技术领域
本实用新型涉及海产品加工相关技术领域，具体为一种具有烘干功能的藻类植物加工切段装置。
背景技术
藻类是人们常用的食物之一，具有丰富的营养成分，藻类植物其实是一种比较原始低等植物，而且其本身对的构造十分简单，没有根、茎、叶的分化，一般为单细胞、群体或多细胞的叶状体生物，如小球藻是单细胞，团藻属于群体，海带呈叶状体，藻类含叶绿素等光合色素，能进行光合作用，属自养植物，目前藻类加工时多为自然晾干方式，时间长，费时费力，劳动强度大，工作效率低，受天气变化影响大，所以往往人们需要通过机器进行加工操作，以此来提高生产效率。
一般的具有烘干功能的藻类植物加工切段装置自动化程度较低，切割效率低，烘干效果较差，没有固定装置且没有缓冲效果，没有余料收集装置，因此，我们提出一种具有烘干功能的藻类植物加工切段装置，以便于解决上述中提出的问题。
实用新型内容
本实用新型的目的在于提供一种具有烘干功能的藻类植物加工切段装置，以解决上述背景技术中提出的现有的具有烘干功能的藻类植物加工切段装置自动化程度较低，切割效率低，烘干效果较差，没有固定装置且没有缓冲效果，没有余料收集装置的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有烘干功能的藻类植物加工切段装置，包括架体、左夹板和支撑板，所述架体的左侧表面下端固定安装有遮挡块，且遮挡块的内侧上下对称等间距设置有入料孔，所述架体的上端内侧设置有控制装置，且控制装置的下端电性连接有套筒，所述套筒的内部贯穿连接有吊杆，且吊杆的左右两端均固定在架体的内表面左右两侧，所述套筒的下端焊接连接有第一伸缩杆，且第一伸缩杆的下端固定连接有连接块，所述左夹板活动连接在连接块的前侧，且连接块的后侧活动连接有右夹板，所述吊杆的上端右侧前后两边均固定设置有液压缸，且液压缸的下端贯穿吊杆连接有第二伸缩杆，所述第二伸缩杆的下端外表面通过螺纹连接有固定块，且固定块的外表面内部设置有固定螺栓，所述固定块的后侧固定连接有上切板，且上切板的下端内部设置有切割片，所述第二伸缩杆的下端外侧设置有弹簧，且弹簧的外侧设置有侧块，所述支撑板固定连接在侧块的下端，且支撑板的上表面中间固定设置有下切板，所述架体的下端内部设置有加热片，且架体的右端内侧设置有收集槽。
优选的，所述入料孔关于遮挡块的内侧对称设置有2组，且每组入料孔设置有5个，并且遮挡块的纵截面内侧呈梯形结构。
优选的，所述第一伸缩杆在吊杆上为滑动结构，且连接块在吊杆的下端为升降结构，左夹板和右夹板在连接块上均为转动结构，且左夹板和右夹板的连接方式为卡槽连接。
优选的，所述第二伸缩杆的下端在侧块的内部为伸缩结构，且第二伸缩杆和侧块均关于支撑板前后对称设置有2组。
优选的，所述固定块在第二伸缩杆的下端外侧为拆卸结构，且固定块、上切板和切割片构成焊接一体化结构，上切板和切割片构成“凸”字型结构，且上切板和切割片在吊杆的下端为升降结构。
优选的，所述下切板的高度尺寸等于下端入料孔的高度尺寸，且下切板的上表面呈波浪形结构。
与现有技术相比，本实用新型的有益效果是：该具有烘干功能的藻类植物加工切段装置，自动化程度较高，切割效率高，烘干效果较好，设置有固定装置且有缓冲效果，有余料收集装置；
1.设置有遮挡块和入料孔，通过在遮挡块的内侧设置成梯形凹槽，方便将藻类通过入料孔放置到架体的内部，从而对藻类的一端起到固定和支撑的作用，且在遮挡块的内侧设置有多组入料孔，方便提高加工的数量，从而提高工作效率；
2.设置有套筒、第一伸缩杆和夹板，通过套筒的滑动作用带动第一伸缩杆、连接块和夹板共同移动，从而能够将藻类的中段进行固定，并带动藻类向右侧不断的移动，从而完成藻类的切段工作；
3.设置有液压缸、固定块、上切板和下切板，通过液压缸的作用控制第二伸缩杆伸缩从而通过固定块和上切板带动切割片上下移动，从而方便对藻类进行切割，再由于在切割片的正下方设置下切板，方便多组藻类卡合在上方，方便切割；
4.设置有弹簧和侧块，通过弹簧的作用来缓冲第二伸缩杆在侧块内部的伸缩作用，从而在切割片对下切板的表面进行切割时起到缓冲的作用，避免切割片磨损。
附图说明

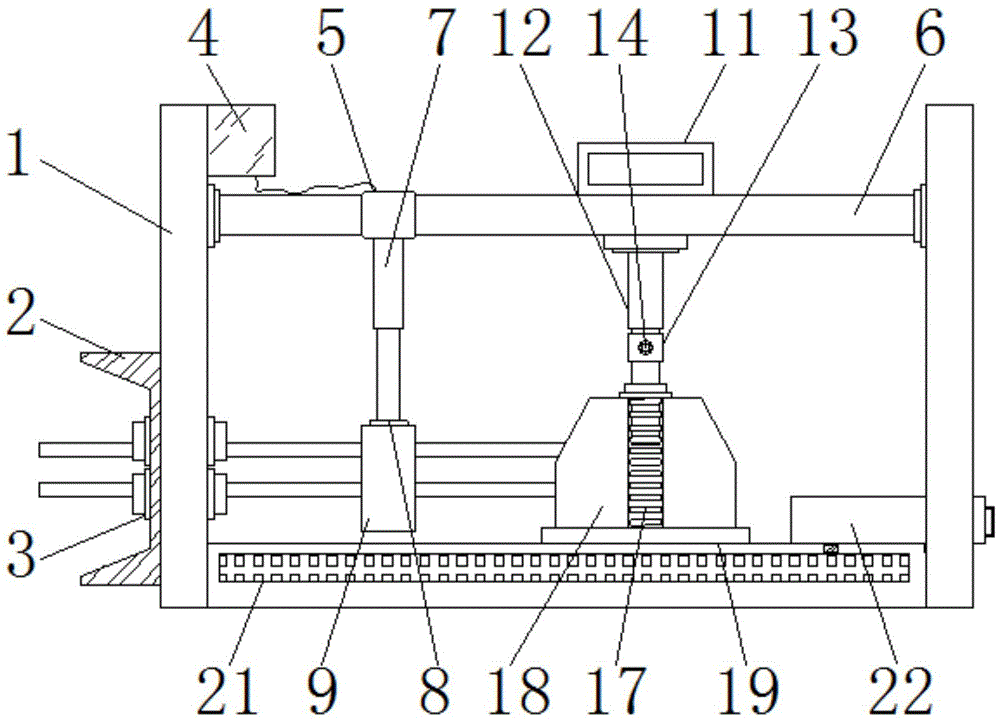

图1为本实用新型正视剖面结构示意图；
图2为本实用新型切割片侧视切割状态结构示意图；
图3为本实用新型侧视结构示意图；
图4为本实用新型左夹板、右夹板和连接块的连接结构示意图。
图中：1、架体；2、遮挡块；3、入料孔；4、控制装置；5、套筒；6、吊杆；7、第一伸缩杆；8、连接块；9、左夹板；10、右夹板；11、液压缸；12、第二伸缩杆；13、固定块；14、固定螺栓；15、上切板；16、切割片；17、弹簧；18、侧块；19、支撑板；20、下切板；21、加热片；22、收集槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种具有烘干功能的藻类植物加工切段装置，包括架体1、遮挡块2、入料孔3、控制装置4、套筒5、吊杆6、第一伸缩杆7、连接块8、左夹板9、右夹板10、液压缸11、第二伸缩杆12、固定块13、固定螺栓14、上切板15、切割片16、弹簧17、侧块18、支撑板19、下切板20、加热片21和收集槽22，架体1的左侧表面下端固定安装有遮挡块2，且遮挡块2的内侧上下对称等间距设置有入料孔3，架体1的上端内侧设置有控制装置4，且控制装置4的下端电性连接有套筒5，套筒5的内部贯穿连接有吊杆6，且吊杆6的左右两端均固定在架体1的内表面左右两侧，套筒5的下端焊接连接有第一伸缩杆7，且第一伸缩杆7的下端固定连接有连接块8，左夹板9活动连接在连接块8的前侧，且连接块8的后侧活动连接有右夹板10，吊杆6的上端右侧前后两边均固定设置有液压缸11，且液压缸11的下端贯穿吊杆6连接有第二伸缩杆12，第二伸缩杆12的下端外表面通过螺纹连接有固定块13，且固定块13的外表面内部设置有固定螺栓14，固定块13的后侧固定连接有上切板15，且上切板15的下端内部设置有切割片16，第二伸缩杆12的下端外侧设置有弹簧17，且弹簧17的外侧设置有侧块18，支撑板19固定连接在侧块18的下端，且支撑板19的上表面中间固定设置有下切板20，架体1的下端内部设置有加热片21，且架体1的右端内侧设置有收集槽22。
如图3中入料孔3关于遮挡块2的内侧对称设置有2组，且每组入料孔3设置有5个，并且遮挡块2的纵截面内侧呈梯形结构，通过遮挡块2的作用进行遮挡，避免藻类植物弄的到处都是，不方便清理，且设置有多组入料孔3，方便提高加工量，从而提高效率，如图1-4中第一伸缩杆7在吊杆6上为滑动结构，且连接块8在吊杆6的下端为升降结构，左夹板9和右夹板10在连接块8上均为转动结构，且左夹板9和右夹板10的连接方式为卡槽连接，通过套筒5的滑动作用带动第一伸缩杆7、连接块8和夹板共同移动，从而能够将藻类的中段进行固定，并带动藻类向右侧不断的移动，从而完成藻类的切段工作。
如图1中第二伸缩杆12的下端在侧块18的内部为伸缩结构，且第二伸缩杆12和侧块18均关于支撑板19前后对称设置有2组，通过弹簧17的作用来缓冲第二伸缩杆12在侧块18内部的伸缩作用，从而在切割片16对下切板20的表面进行切割时起到缓冲的作用，避免切割片16磨损，如图1中固定块13在第二伸缩杆12的下端外侧为拆卸结构，且固定块13、上切板15和切割片16构成焊接一体化结构，上切板15和切割片16构成“凸”字型结构，且上切板15和切割片16在吊杆6的下端为升降结构，通过液压缸11的作用控制第二伸缩杆12伸缩从而通过固定块13和上切板15带动切割片16上下移动，从而方便对藻类进行切割，再由于在切割片16的正下方设置下切板20，方便多组藻类卡合在上方，方便切割。
如图1-2中下切板20的高度尺寸等于下端入料孔3的高度尺寸，且下切板20的上表面呈波浪形结构，方便藻类能够通过入料孔3和下切板20共同支撑，从而方便工作人员的操作。
工作原理：在使用该具有烘干功能的藻类植物加工切段装置时，首先将藻类呈捆扎式依次从入料孔3的内部插入，然后使其穿过架体1，并穿过左夹板9和右夹板10之间，通过控制装置4的作用控制左夹板9和右夹板10进行卡紧固定，并最终使藻类的一端放置在下切板20的上表面，并使其凸出下切板20的右端，将型号为PTC的加热片21接通电源，通过发热对藻类进行加热烘干，接着通过液压缸11的作用控制2组第二伸缩杆12同时伸缩，通过固定块13和上切板15的作用带动切割片16上下移动，当第二伸缩杆12的下端向下伸缩时带动弹簧17在侧块18的内部压缩，从而切割片16在对下切板20上表面切割时通过弹簧17起到缓冲的作用，避免切割片16与下切板20直接接触造成损坏，接着通过控制装置4的作用控制左夹板9和右夹板10松开一定的程度，然后通过套筒5再吊杆6上滑动并带动第一伸缩杆7向左侧移动，从而使连接块8带动左夹板9和右夹板10向左移动，然后再将藻类夹紧，然后再通过套筒5带动第一伸缩杆7、连接块8和夹板一起向右侧移动，从而再将藻类的右端移动到下切板20的上端，再次进行切割，切割后的藻类材料会掉落在收集槽22的内部，通过其收集存储，方便使用，以上便完成该具有烘干功能的藻类植物加工切段装置的一系列操作，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
