技术领域
本实用新型涉及一种山区多点集水装置。
背景技术
在降水量较少的山区中，会分部有细小的山泉，山泉只有在潮湿天气或降水天气才会产生细微的水流，因此这些水流较为宝贵，又由于山区的地势较高，因此供水较为困难。
基于上述问题，需要提供一种可以有效收集有限的山泉资源，并将所收集的山泉进行储存，以供居民日常使用的山区多点集水装置。
实用新型内容
本实用新型所要解决的技术问题是提供一种可以有效收集有限的山泉资源，并将所收集的山泉进行储存，以供居民日常使用的山区多点集水装置。
本实用新型是通过以下技术方案来实现的：
一种山区多点集水装置，包括集水罐，及配合所述集水罐的多个收集装置，所述收集装置包括一摆放在水流点处的外壳，在所述外壳的底部环形设置有多个螺纹孔，通过所述螺纹孔配合有插杆，所述插杆向下插入至地面，所述外壳面向水流的那一端面处设置有一开槽，在所述开槽内设置有过滤网，所述外壳背向水流的那一侧面位置处设置有一导出管，在所述集水罐的外壁位置处设置有导入管，所述导出管与所述导入管之间配合有软管，所述软管分别与所述导出管和所述导入管之间配合有法兰，在所述集水罐的上端位置处设置有一提取水用的管口，在所述管口位置处螺纹连接有一端盖。
优选地，所述过滤网采用不锈钢材质，其表面通过针扎后形成过滤孔，所述过滤孔的孔径为1mm～1.25mm。
优选地，在所述外壳的上端设置有一集水盘，所述集水盘与所述外壳之间设置有一贯通孔，在所述贯通孔内设置有过滤罩，所述过滤罩阻挡在所述贯通孔内，所述过滤罩为不锈钢材质，所述过滤罩的滤孔孔径为100～200目。
优选地，所述集水罐为不锈钢材质，其部分埋设于地面内。
优选地，在所述集水罐的内部设置有一隔板，在所述隔板的中部位置处上凸后形成一个凸管，所述凸管与所述集水罐的内壁之间形成一个填充腔，在所述填充腔内填充有过滤介质，所述隔板的板面上均布有渗水孔；导入管处进入的水顺着罐体的内壁下落后需要穿过过滤介质，通过过滤介质实现水过滤。
优选地，所述过滤介质为麦饭石或活性炭。
本实用新型的有益效果是：本装置在作业时，储水罐被埋设在村庄内，将收集装置摆放在山泉经过的区域，山泉经过时，通过收集装置进行收集，而后传递给储水罐进行储存，方便居民日常使用，水资源无使用成本，减少村民的开支，本装置的结构较为简单，成本较为低廉，适合推广使用。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

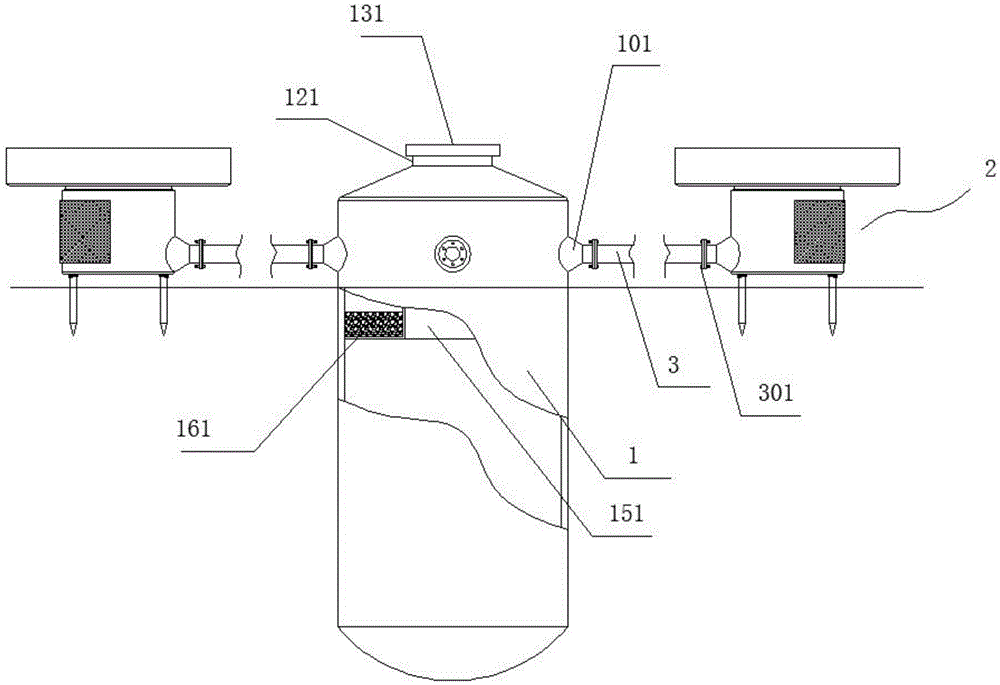

图1为本实用新型的结构示意图；
图2为收集装置的主视图；
图3为隔板的俯视图。
具体实施方式
本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。
本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。
在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。
在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
如图1、图2和图3所示的一种山区多点集水装置，包括集水罐1，及配合所述集水罐1的多个收集装置2，所述收集装置2包括一摆放在水流点处的外壳201，在所述外壳201的底部环形设置有多个螺纹孔(未图示)，通过所述螺纹孔配合有插杆9，所述插杆9向下插入至地面，所述外壳201面向水流的那一端面处设置有一开槽202，在所述开槽202内设置有过滤网203，所述外壳201背向水流的那一侧面位置处设置有一导出管204，在所述集水罐1的外壁位置处设置有导入管101，所述导出管204与所述导入管101之间配合有软管3，所述软管3分别与所述导出管204和所述导入管101之间配合有法兰301，在所述集水罐1的上端位置处设置有一提取水用的管口121，在所述管口121位置处螺纹连接有一端盖131。
本实用新型中一个较佳的实施例，所述过滤网203采用不锈钢材质，其表面通过针扎后形成过滤孔，所述过滤孔的孔径为1.25mm。
本实用新型中一个较佳的实施例，在所述外壳201的上端设置有一集水盘4，所述集水盘4与所述外壳201之间设置有一贯通孔401，在所述贯通孔401内设置有过滤罩5，所述过滤罩5阻挡在所述贯通孔401内，所述过滤罩5为不锈钢材质，所述过滤罩5的滤孔孔径为150目。
本实用新型中一个较佳的实施例，所述集水罐1为不锈钢材质，其部分埋设于地面内。
本实用新型中一个较佳的实施例，在所述集水罐1的内部设置有一隔板141，在所述隔板141的中部位置处上凸后形成一个凸管151，所述凸管151与所述集水罐1的内壁之间形成一个填充腔，在所述填充腔内填充有过滤介质161，所述隔板141的板面上均布有渗水孔171；导入管处进入的水顺着罐体的内壁下落后需要穿过过滤介质，通过过滤介质实现水过滤。
本实用新型中一个较佳的实施例，所述过滤介质为麦饭石。
本实用新型的有益效果是：本装置在作业时，储水罐被埋设在村庄内，将收集装置摆放在山泉经过的区域，山泉经过时，通过收集装置进行收集，而后传递给储水罐进行储存，方便居民日常使用，水资源无使用成本，减少村民的开支，本装置的结构较为简单，成本较为低廉，适合推广使用。
以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
