技术领域
本实用新型涉及一种办公用品，具体来说是一种投影仪用定位装置。
背景技术
投影仪，又称投影机，是一种可以将图像或视频投射到幕布上的设备，可以通过不同的接口同计算机、VCD、DVD、BD、游戏机、DV等相连接播放相应的视频信号，投影仪目前广泛应用于家庭、办公室、学校和娱乐场所，我们使用摄影仪的时候经常要调整投影仪射出光线的上下左右位置，从而使光线投到幕布上的合适位置，而通常调整高度位置是很不方便的。
实用新型内容
为解决上述问题，本实用新型提出的一种投影仪用定位装置，可以方便的调整投影仪射出光线的高度位置，而且设计合理，易于生产、组装和使用。
本实用新型所采用的技术方案是：一种投影仪用定位装置，包括承载部件、调节部件、防滑底座、承载板、承载板轴孔、限位板、承载板轴环、旋杆手柄、旋杆、旋杆轴环、旋杆轴环轴、旋杆底座、旋杆底座轴孔、支撑横杆、底座长轴、底座轴环和底座板，其特征在于：承载部件与调节部件通过承载板轴孔和旋杆轴环轴转动连接，承载部件与防滑底座通过承载板轴环、底座长轴和底座轴环转动连接，旋杆与旋杆轴环转动连接，旋杆与旋杆底座通过旋杆底座轴孔转动连接。
作为本技术方案的进一步优化，本实用新型一种投影仪用定位装置，所述的旋杆表面设有外螺纹，与旋杆底座轴孔配合部位不设螺纹，旋杆轴环内径设有内螺纹。
作为本技术方案的进一步优化，本实用新型一种投影仪用定位装置，所述的承载板轴孔与旋杆轴环轴有摩擦阻尼，旋杆与旋杆底座轴孔之间有摩擦阻尼。
作为本技术方案的进一步优化，本实用新型一种投影仪用定位装置，所述的底座板下表面为磨砂形式，支撑横杆外表面为磨砂形式。
作为本技术方案的进一步优化，本实用新型一种投影仪用定位装置，所述的旋杆轴环轴、支撑横杆和底座长轴的中心线皆平行。
作为本技术方案的进一步优化，本实用新型一种投影仪用定位装置，所述的旋杆垂直于旋杆轴环轴和支撑横杆。
本实用新型与现有技术相比较，其具有以下有益效果：本实用新型提出的一种投影仪用定位装置，可以方便的调整投影仪射出光线的高度位置，而且设计合理，易于生产、组装和使用。
附图说明
下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

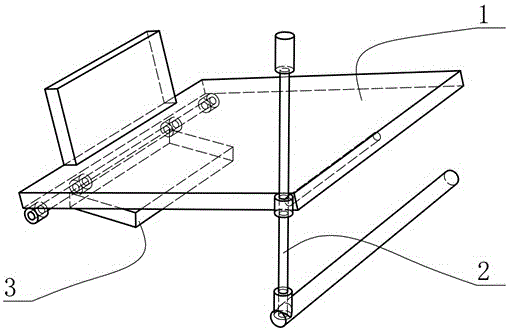

图1为本实用新型一种投影仪用定位装置的轴侧结构示意图。
图2为本实用新型一种投影仪用定位装置的拆解结构示意图。
图中：承载部件1；调节部件2；防滑底座3；承载板11；承载板轴孔12；限位板13；承载板轴环14；旋杆手柄21；旋杆22；旋杆轴环23；旋杆轴环轴24；旋杆底座25；旋杆底座轴孔26；支撑横杆27；底座长轴31；底座轴环32；底座板33。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施方式，对本实用新型进行进一步详细说明，应当理解为，此处所描述的具体实施方式仅仅用以解释本实用新型，并不用于限定本实用新型。
下面结合图1和图2说明本实施方式，一种投影仪用定位装置，包括承载部件1、调节部件2、防滑底座3、承载板11、承载板轴孔12、限位板13、承载板轴环14、旋杆手柄21、旋杆22、旋杆轴环23、旋杆轴环轴24、旋杆底座25、旋杆底座轴孔26、支撑横杆27、底座长轴31、底座轴环32和底座板33，其特征在于：承载部件1与调节部件2通过承载板轴孔12和旋杆轴环轴24转动连接，承载部件1与防滑底座3通过承载板轴环14、底座长轴31和底座轴环32转动连接，旋杆22与旋杆轴环23转动连接，旋杆22与旋杆底座25通过旋杆底座轴孔26转动连接；
旋杆22表面设有外螺纹，与旋杆底座轴孔26配合部位不设螺纹，旋杆轴环23内径设有内螺纹；
承载板轴孔12与旋杆轴环轴24有摩擦阻尼，旋杆22与旋杆底座轴孔26之间有摩擦阻尼；
底座板33下表面为磨砂形式，支撑横杆27外表面为磨砂形式；
旋杆轴环轴24、支撑横杆27和底座长轴31的中心线皆平行；
旋杆22垂直于旋杆轴环轴24和支撑横杆27；
使用时，将投影仪置于承载板11上，然后转动旋杆手柄21，进而旋杆手柄21上的螺纹带动旋杆轴环23做高度方向的移动，进而带动承载板轴孔12和旋杆轴环轴24绕底座长轴31转动，进而承载板11与平面夹角被调节，进而投影仪射出光线的投影高度被调节。
本实用新型与现有技术相比较，其具有以下有益效果：本实用新型提出的一种投影仪用定位装置，可以方便的调整投影仪射出光线的高度位置，而且设计合理，易于生产、组装和使用。
上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
