技术领域
本实用新型涉及设备固定槽技术领域，具体为一种电力柜设备固定槽。
背景技术
电力柜内经常会看到里面的许多的设备安装在里面，但是安装的方式也是有很多种，比如将设备和电力柜直接固定与安装的支架上，或者是将电力柜内安装一排挡，将设备挂在上面，公开号为CN204180439U，公开了一种电力柜设备固定槽，包括有安装固定槽和活动排挡，所述的安装固定槽呈凹形且两边各有一挡边，所述活动排挡呈“T”型，与安装固定槽相对应且在固定安装槽内可活动拆卸，结构简单，安装方便，能够在合适的范围内任意尺寸调整，免去了打孔安装的麻烦，并且能够实现顺畅的滑动，且定位销能够保证安装后的固定，能够提高生产效率，虽然方便移动，但是需要先把设备固定放置在活动排挡上进行固定，在需要更换拆卸设备时，还是很麻烦。因此我们提出一种电力柜设备固定槽，方便设备的移动固定和拆卸。
实用新型内容
本实用新型的目的在于提供一种电力柜设备固定槽，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电力柜设备固定槽，包括安装块和调节板；
所述安装块的上表面开设有安装槽，所述安装槽的左侧内壁开设有若干组放置槽，所述放置槽的左侧连通有调节槽；
所述调节板为铁质材料制成，所述调节板竖直置于调节槽内，所述调节板的右侧中部水平固定安装有调节杆，所述调节杆的右端分别贯穿调节槽和放置槽与夹板的左侧中部固定连接，所述调节杆的外壁套设有弹簧，所述弹簧置于放置槽的右侧与夹板的左侧之间，所述调节槽的左侧内壁设置有电磁铁，所述电磁铁置于调节板的正左侧，所述安装块的右侧设置有控制面板。
作为本实用新型的一种优选实施方式，所述调节槽的顶端内壁和底端内壁中部水平对称开设有限位槽，所述调节板的顶端和底端中部对称安装有限位块，所述调节槽与调节板通过限位槽与限位块滑动连接。
作为本实用新型的一种优选实施方式，所述夹板的右侧和安装槽的右侧内壁均设置有橡胶垫。
作为本实用新型的一种优选实施方式，所述放置槽的尺寸与夹板的尺寸相配合。
作为本实用新型的一种优选实施方式，所述控制面板经外部电源与电磁铁电性连接。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型一种电力柜设备固定槽，控制电磁铁工作，产生磁吸引力能够吸引铁质的调节板，通过调节杆能够带动夹板往左移动至放置槽内，把设备放置在安装槽内，调整好位置，控制对应的电磁铁关闭，磁吸引力消失，通过弹簧的弹力能够平稳的推动夹板移出放置槽往右移动，进一步夹板能够夹紧安装槽内的设备，结构简单，方便设备的安装和拆卸。
2.本实用新型一种电力柜设备固定槽，通过限位槽与限位块滑动连接，调节板能够在调节槽内平稳的左右移动，避免调节板移动过程中发生倾斜，影响夹板的固定效果。
3.本实用新型一种电力柜设备固定槽，通过夹板的右侧和安装槽的右侧内壁均设置有橡胶垫，能够避免夹板挤压固定设备时，对设备造成磨损，同时具有防滑的效果。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

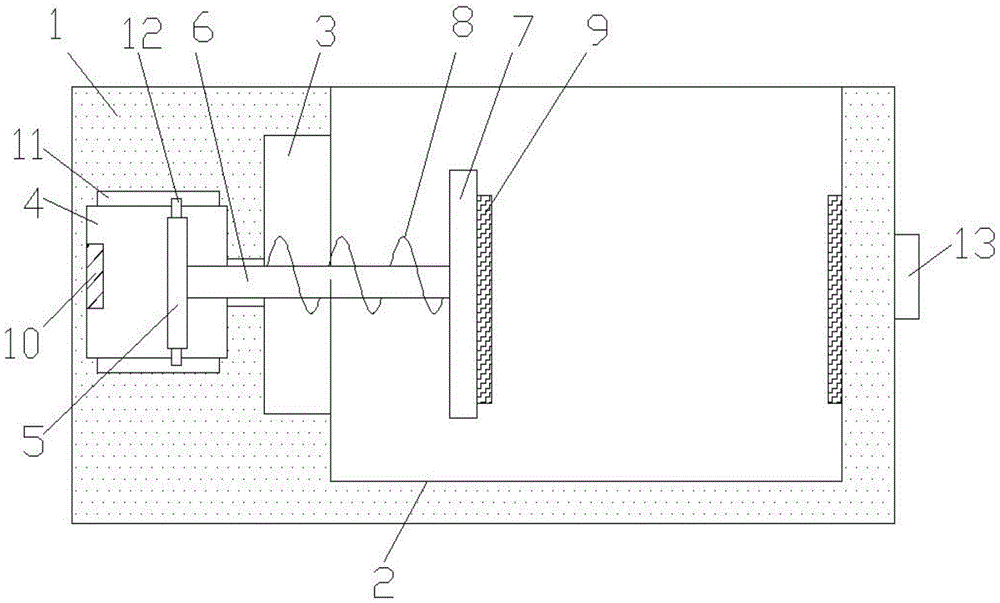

图1为本实用新型一种电力柜设备固定槽的电磁铁关闭时结构示意图；
图2为本实用新型一种电力柜设备固定槽的电磁铁工作时结构示意图。
图中：安装块1，安装槽2，放置槽3，调节槽4，调节板5，调节杆6，夹板7，弹簧8，橡胶垫9，电磁铁10，限位槽11，限位块12，控制面板。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-2，本实用新型提供一种技术方案：一种电力柜设备固定槽，包括安装块1和调节板5；
所述安装块1的上表面开设有安装槽2，所述安装槽2的左侧内壁开设有若干组放置槽3，所述放置槽3的左侧连通有调节槽4；
所述调节板5为铁质材料制成，所述调节板5竖直置于调节槽4内，所述调节板5的右侧中部水平固定安装有调节杆6，所述调节杆6的右端分别贯穿调节槽4和放置槽3与夹板7的左侧中部固定连接，所述调节杆6的外壁套设有弹簧8，所述弹簧8置于放置槽3的右侧与夹板7的左侧之间，所述调节槽4的左侧内壁设置有电磁铁10，所述电磁铁10置于调节板5的正左侧，所述安装块1的右侧设置有控制面板13。
本实施例中(如图1-2所示)，控制电磁铁10工作，产生磁吸引力能够吸引铁质的调节板5，通过调节杆6能够带动夹板7往左移动至放置槽3内，把设备放置在安装槽2内，调整好位置，控制对应的电磁铁10关闭，磁吸引力消失，通过弹簧8的弹力能够平稳的推动夹板7移出放置槽3往右移动，进一步夹板7能够夹紧安装槽2内的设备，结构简单，方便设备的安装和拆卸。
本实施例中(请参阅图1)，所述调节槽4的顶端内壁和底端内壁中部水平对称开设有限位槽11，所述调节板5的顶端和底端中部对称安装有限位块12，所述调节槽4与调节板5通过限位槽11与限位块12滑动连接，调节板5能够在调节槽4内平稳的左右移动，避免调节板5移动过程中发生倾斜，影响夹板7的固定效果。
本实施例中(请参阅图1)，所述夹板7的右侧和安装槽2的右侧内壁均设置有橡胶垫9，能够避免夹板7挤压固定设备时，对设备造成磨损，同时具有防滑的效果。
本实施例中(请参阅图1)，所述放置槽3的尺寸与夹板7的尺寸相配合，方便收纳夹板7，避免影响设备的安装。
本实施例中(请参阅图1)，所述控制面板13经外部电源与电磁铁10电性连接，通过设置有控制面板13，方便工作人员操作。
需要说明的是，本实用新型为一种电力柜设备固定槽，包括安装块1，安装槽2，放置槽3，调节槽4，调节板5，调节杆6，夹板7，弹簧8，橡胶垫9，电磁铁10，限位槽11，限位块12，控制面板，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，工作时控制电磁铁10工作，产生磁吸引力能够吸引铁质的调节板5，通过调节杆6能够带动夹板7往左移动至放置槽3内，把设备放置在安装槽2内，调整好位置，控制对应的电磁铁10关闭，磁吸引力消失，通过弹簧8的弹力能够平稳的推动夹板7移出放置槽3往右移动，进一步夹板7能够夹紧安装槽2内的设备，结构简单，方便设备的安装和拆卸。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
