技术领域
本实用新型涉及健身器材技术领域，具体为一种多功能健身跑步机。
背景技术
跑步机是一种健身锻炼所使用的锻炼器械，人在跑步机上奔跑时，脚部与跑台接触时，人会有一个向下的冲击力，跑步的姿势是冲击力最大的影响因素，使用正确的跑步姿势时，人们的脚步是很轻盈的，此时的冲击力很小，使用错误的跑步姿势时，人们的脚步会有一个很重的踩踏动作，此时的冲击力会成倍的上升，最高可以达到体重的三倍，履带垫对人的反作用力也会成倍增加，这就会严重的损伤人的膝盖和脚踝等关节。人在长时间的跑步后，肌肉能力会降低，此时人们的跑步的姿势就会从正确的跑姿慢慢改变成错误的跑姿，此时人很难感知自己的跑姿是否正确，现有的跑步机功能单一，无法检测出人的跑姿是否正确，同时现有跑步机的减震装置的减震效果一般，不能很好的保护人的关节，在长时间的跑步时容易出现关节损伤。
发明内容
本实用新型的目的在于提供一种多功能健身跑步机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多功能健身跑步机，包括底盘，所述底盘的上端面分别固定连接有支撑架和若干避震器的一端，所述支撑架上固定安装有警报灯，所述避震器的另一端固定连接在跑台支撑板的下端面，所述跑台支撑板的上端面固定安装有跑台，跑台支撑板的下端面开设有第一条形滑槽，所述第一条形滑槽内滑动连接第三滑块的一端，所述第三滑块的另一端铰接在伸缩杆的固定端，所述伸缩杆固定端的下侧铰接在支撑杆的一端，所述支撑杆的另一端与底盘的上端面固定连接，伸缩杆的伸缩端铰接有第二滑块，所述第二滑块滑动连接在底盘上端面所开设的第二条形滑槽内，第二滑块上安装有第二电导片，第二条形滑槽内同时滑动连接有第一滑块，所述第一滑块靠近第二滑块的一侧上固定连接有与第二电导片相对应的第一电导片，第一滑块远离第一电导片的一侧转动连接螺杆的一端，所述螺杆的另一端螺纹贯穿第二条形滑槽的侧壁并到达第二条形滑槽的外部，所述螺杆的下方设置有刻度板，所述刻度板与底盘的侧壁固定连接，刻度板上刻有刻度。
优选的，所述第二滑块上开设有凹槽，所述凹槽内滑动连接有第二电导片，所述第二电导片通过若干弹簧连接在凹槽的侧壁上。
优选的，所述螺杆远离第一滑块的一端固定连接有扭杆，所述扭杆上开设有防滑纹槽。
优选的，所述底盘的下端面固定安装有自锁轮。
与现有技术相比，本实用新型的有益效果是：此多功能健身跑步机结构简单，通过加入底盘、跑台支撑板和警报灯等结构，正常启动跑步机，人在跑步机上奔跑所产生的冲击力会通过跑台支撑板传递到避震器上并有一大部分能量被避震器转换为自身的内能，还有一部分被伸缩杆转换为第二滑块的动能，只有一小部分被跑台反作用给人体，此时可以为人提供很好的避震效果，减少反作用力给人的关节带来的冲击，同时，伸缩杆带动第二滑块左右移动，正常跑姿的步伐轻盈，第一电导片与第二电导片不会接触，但随着运动时间的加长，肌肉能力下降，在人出现错误的跑姿时，步伐加重，冲击力增大，跑台支撑板的运动幅度增加，当脚部产生的冲击力高于一定的力度时，此时第二滑块受到伸缩杆的作用随着人跑动的频率不断的带动第一电导片与第二电导片抵触，接通警报灯与外部电源之间的电路，使警报灯不断的闪烁，提醒人要注意跑姿，使人可以及时的更正跑姿，避免人因错误的跑姿而出现关节损伤，通过在第二滑块上开设有凹槽，凹槽内滑动连接有第二电导片，且第二电导片通过若干弹簧连接在凹槽的侧壁上，可以在第一滑块与第二滑块撞击时，保护第二电导片和第一电导片不会被挤压变形，增加跑步机的使用寿命，具有很强的实用性。
附图说明

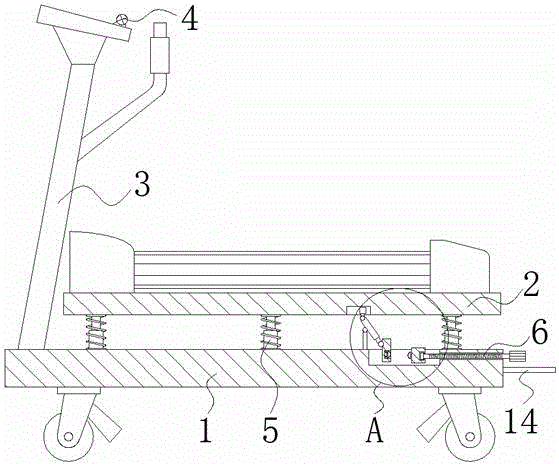

图1为本实用新型结构示意图。
图2为A部结构放大示意图。
图中：底盘1、跑台支撑板2、支撑架3、警报灯4、避震器5、螺杆6、第一滑块7、第一电导片8、第二电导片9、第二滑块10、支撑杆11、伸缩杆12、第三滑块13、刻度板14。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：一种多功能健身跑步机，包括底盘1，底盘1的上端面分别固定连接有支撑架3和若干避震器5的一端，支撑架3上固定安装有警报灯4，避震器5的另一端固定连接在跑台支撑板2的下端面，跑台支撑板2的上端面固定安装有跑台，跑台支撑板2的下端面开设有第一条形滑槽，第一条形滑槽内滑动连接第三滑块13的一端，第三滑块13的另一端铰接在伸缩杆12的固定端，伸缩杆12固定端的下侧铰接在支撑杆11的一端，支撑杆11的另一端与底盘1的上端面固定连接，伸缩杆12的伸缩端铰接有第二滑块10，第二滑块10滑动连接在底盘1上端面所开设的第二条形滑槽内，第二滑块10上安装有第二电导片9，第二条形滑槽内同时滑动连接有第一滑块7，第一滑块7靠近第二滑块10的一侧上固定连接有与第二电导片9相对应的第一电导片8，第一滑块7远离第一电导片8的一侧转动连接螺杆6的一端，螺杆6的另一端螺纹贯穿第二条形滑槽的侧壁并到达第二条形滑槽的外部，螺杆6的下方设置有刻度板14，刻度板14与底盘1的侧壁固定连接，刻度板14上刻有刻度，第二滑块10上开设有凹槽，凹槽内滑动连接有第二电导片9，第二电导片9通过若干弹簧连接在凹槽的侧壁上，螺杆6远离第一滑块7的一端固定连接有扭杆，扭杆上开设有防滑纹槽，底盘1的下端面固定安装有自锁轮，警报灯4、第一电导片8、第二电导片9和外部电源通过导线共同组成一条串联电路。
工作原理：使用前，参照自身体重和刻度板14上的刻度，手动将螺杆6调节到适当的位置，螺杆6带动第一滑块7滑动到相应的位置，此时接通外部电源，正常启动跑步机，人在跑步机上奔跑所产生的冲击力会通过跑台支撑板2传递到避震器5上并有一大部分能量被避震器5转换为自身的内能，还有一小部分被跑台反作用给人体，此时可以为人提供很好的避震效果，减少反作用力给人的关节带来的冲击，同时，跑台支撑板2会受到冲击力的作用上下移动，跑台支撑板2通过第三滑块13带动伸缩杆12转动，伸缩杆12带动第二滑块10左右移动，正常跑姿的步伐轻盈，第一电导片8与第二电导片9不会接触，但随着运动时间的加长，肌肉能力下降，在人出现错误的跑姿时，步伐加重，冲击力增大，跑台支撑板2的运动幅度增加，当脚部产生的冲击力高于一定的力度时，此时第二滑块10受到伸缩杆12的作用随着人跑动的频率不断的带动第一电导片8与第二电导片9抵触，接通警报灯4与外部电源之间的电路，使警报灯4不断的闪烁，提醒人要注意跑姿，使人可以及时的更正跑姿，避免人因错误的跑姿而出现关节损伤。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
