技术领域
本实用新型涉及电气设备技术领域，具体为一种家用安全型熔断器。
背景技术
熔断器是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器，熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开，运用这种原理制成的一种电流保护器，熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一，当电压波动或者其它原因引起熔断器熔断时，必须要对其进行更换，以保证系统正常运行，但在对熔断器进行更换时，需要将安装螺栓全部拆除，才可以完成熔断器的拆卸，十分的麻烦，且将新的熔断器安装上去时也需要重新将螺栓重新安装，不利于使用。
实用新型内容
本实用新型的目的在于提供一种家用安全型熔断器，具备便于更换的优点，解决了现有家用安全型熔断器不便于更换的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家用安全型熔断器，包括安装板，所述安装板的正表面开设有安装孔，所述安装板的正表面固定连接有安装盒，所述安装盒的表面套设有连接壳，所述连接壳的两侧均开设有插孔，所述连接壳的前侧固定连接有熔断器本体，所述安装盒的内腔从下至上依次设置有两个压块，所述压块的两侧均设置有移动块，所述移动块远离压块的一侧固定连接有推板，所述推板远离移动块的一侧固定连接有插杆，所述插杆的表面套设有第一弹簧，所述插杆远离推板的一端贯穿至安装盒的外侧并延伸至插孔的内腔，两个压块之间固定连接有连接杆，所述安装盒的底部设置有拉环，所述拉环的顶部固定连接有拉杆，所述拉杆的顶部贯穿至安装盒的内腔并套设有第二弹簧，所述拉杆的顶部与压块固定连接，所述安装盒内腔的顶部固定连接有限位盒，所述限位盒的内腔设置有限位杆，所述限位杆的底部贯穿至限位盒的底部并与压块固定连接。
优选的，所述限位盒内腔的顶部固定连接有拉簧，所述拉簧的底部固定连接有拉板，所述拉板的底部与限位杆固定连接。
优选的，所述安装孔的数量为四个，且均匀分布于安装板的正表面，所述安装盒的表面与连接壳接触，所述压块的两侧均与移动块接触。
优选的，所述安装盒内腔的两侧均固定连接有限位块，所述限位块的表面套设有限位板，所述限位板的一侧开设有与限位块配合使用的限位孔，所述限位板的顶部和底部均与推板固定连接。
优选的，所述安装盒的底部开设有与拉杆配合使用的第一通孔，所述安装盒的两侧均开设有与插杆配合使用的第二通孔，所述限位盒的底部开设有与限位杆配合使用的第三通孔。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置限位盒和限位杆，能够起到限制压块移动范围的作用，避免压块向两侧倾斜，通过设置安装盒、连接壳、插孔、熔断器本体、压块、移动块、推板、插杆、第一弹簧、连接杆、拉环、拉杆和第二弹簧，能够方便将连接壳拆卸和安装，从而方便熔断器本体的更换，解决了现有家用安全型熔断器不便于更换的问题，该家用安全型熔断器，具备便于更换的优点，值得推广。
2、本实用新型通过设置安装孔，能够便于安装板的安装，通过设置插孔，能够便于插杆的使用，通过设置压块，能够起到对移动块挤压的作用，通过设置插杆和插孔，能够起到固定连接壳的作用，通过设置连接杆，能够起到连接两个压块的作用，通过设置拉环，能够便于使用者拉动拉杆，通过设置限位块和限位板，能够限制推板的移动范围，通过设置第一通孔，能够便于拉杆的安装，通过设置第二通孔，能够便于插杆的安装，通过设置第三通孔，能够便于限位杆的安装。
附图说明

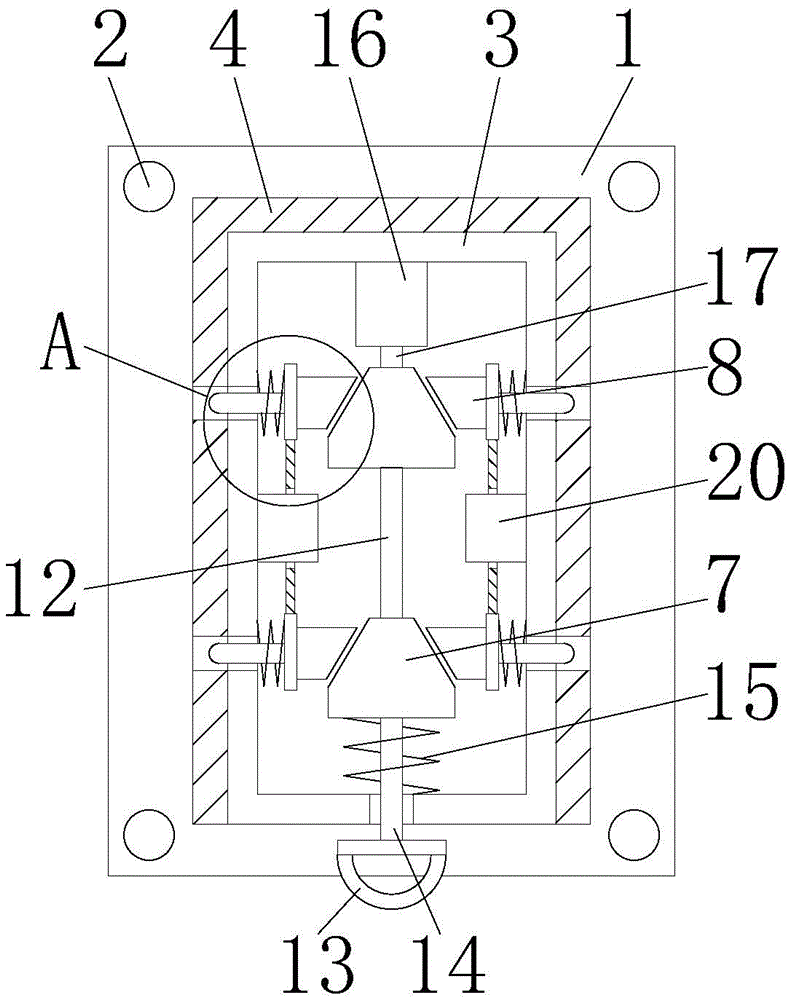

图1为本实用新型结构示意图；
图2为本实用新型结构主视图；
图3为本实用新型限位盒的剖视图；
图4为本实用新型图1中A的局部放大图。
图中：1、安装板；2、安装孔；3、安装盒；4、连接壳；5、插孔；6、熔断器本体；7、压块；8、移动块；9、推板；10、插杆；11、第一弹簧；12、连接杆；13、拉环；14、拉杆；15、第二弹簧；16、限位盒；17、限位杆；18、拉簧；19、拉板；20、限位块；21、限位板；22、限位孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本实用新型的安装板1、安装孔2、安装盒3、连接壳4、插孔5、熔断器本体6、压块7、移动块8、推板9、插杆10、第一弹簧11、连接杆12、拉环13、拉杆14、第二弹簧15、限位盒16、限位杆17、拉簧18、拉板19、限位块20、限位板21和限位孔22部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-4，一种家用安全型熔断器，包括安装板1，安装板1的正表面开设有安装孔2，安装板1的正表面固定连接有安装盒3，安装盒3的表面套设有连接壳4，连接壳4的两侧均开设有插孔5，连接壳4的前侧固定连接有熔断器本体6，安装盒3的内腔从下至上依次设置有两个压块7，压块7的两侧均设置有移动块8，移动块8远离压块7的一侧固定连接有推板9，推板9远离移动块8的一侧固定连接有插杆10，插杆10的表面套设有第一弹簧11，插杆10远离推板9的一端贯穿至安装盒3的外侧并延伸至插孔5的内腔，两个压块7之间固定连接有连接杆12，安装盒3的底部设置有拉环13，拉环13的顶部固定连接有拉杆14，拉杆14的顶部贯穿至安装盒3的内腔并套设有第二弹簧15，拉杆14的顶部与压块7固定连接，安装盒3内腔的顶部固定连接有限位盒16，限位盒16的内腔设置有限位杆17，限位杆17的底部贯穿至限位盒16的底部并与压块7固定连接，限位盒16内腔的顶部固定连接有拉簧18，拉簧18的底部固定连接有拉板19，拉板19的底部与限位杆17固定连接，安装孔2的数量为四个，且均匀分布于安装板1的正表面，安装盒3的表面与连接壳4接触，压块7的两侧均与移动块8接触，安装盒3内腔的两侧均固定连接有限位块20，限位块20的表面套设有限位板21，限位板21的一侧开设有与限位块20配合使用的限位孔22，限位板21的顶部和底部均与推板9固定连接，安装盒3的底部开设有与拉杆14配合使用的第一通孔，安装盒3的两侧均开设有与插杆10配合使用的第二通孔，限位盒16的底部开设有与限位杆17配合使用的第三通孔，通过设置安装孔2，能够便于安装板1的安装，通过设置插孔5，能够便于插杆10的使用，通过设置压块7，能够起到对移动块8挤压的作用，通过设置插杆10和插孔5，能够起到固定连接壳4的作用，通过设置连接杆12，能够起到连接两个压块7的作用，通过设置拉环13，能够便于使用者拉动拉杆14，通过设置限位块20和限位板21，能够限制推板9的移动范围，通过设置第一通孔，能够便于拉杆14的安装，通过设置第二通孔，能够便于插杆10的安装，通过设置第三通孔，能够便于限位杆17的安装，通过设置限位盒16和限位杆17，能够起到限制压块7移动范围的作用，避免压块7向两侧倾斜，通过设置安装盒3、连接壳4、插孔5、熔断器本体6、压块7、移动块8、推板9、插杆10、第一弹簧11、连接杆12、拉环13、拉杆14和第二弹簧15，能够方便将连接壳4拆卸和安装，从而方便熔断器本体6的更换，解决了现有家用安全型熔断器不便于更换的问题，该家用安全型熔断器，具备便于更换的优点，值得推广。
使用时，使用者通过外部螺栓和安装孔2的配合可以将安装板1固定在需要的位置，需要更换熔断器本体6时，向下拉动拉环13，拉环13带动拉杆14向下移动，拉杆14带动一个压块7向下移动对第二弹簧15挤压，一个压块7通过连接杆12的配合带动另一个压块7向下移动，压块7通过限位杆17的配合带动拉板19向下拉动拉簧18，压块7向下移动逐渐远离移动块8，此时第一弹簧11复位会对推板9挤压，推板9带动插杆10从插孔5脱离，此时可以移动熔断器本体6，熔断器本体6带动连接壳4从安装盒3表面脱离，完成拆卸，需要安装时，只需要先向下拉动拉环13，再移动熔断器本体6，熔断器本体6带动连接壳4卡在安装盒3的表面，松开拉环13，拉簧18和第二弹簧15复位，拉簧18通过拉板19和限位杆17的配合带动压块7向上移动，第二弹簧15带动压块7向上移动，压块7向上移动会对移动块8挤压，压块7带动两个移动块8向相反的一侧移动，移动块8通过推板9的配合带动插杆10插入插孔5中，完成对连接壳4的固定。
综上所述：该家用安全型熔断器，通过安装板1、安装孔2、安装盒3、连接壳4、插孔5、熔断器本体6、压块7、移动块8、推板9、插杆10、第一弹簧11、连接杆12、拉环13、拉杆14、第二弹簧15、限位盒16和限位杆17的配合使用，解决了现有家用安全型熔断器不便于更换的问题。
