技术领域
本实用新型涉及一种变压器领域，具体是一种环形变压器生产用浸漆装置。
背景技术
环形变压器是电子变压器的一大类型，已广泛应用于家电设备和其它技术要求较高的电子设备中，它的主要用途是作为电源变压器和隔离变压器。环形变压器在国外已有完整的系列，广泛应用于计算机、医疗设备、电讯、仪器和灯光照明等方面。环形变压器电效率高铁芯无气隙，叠装系数可高达95%以上，振动噪声较小铁芯没有气隙能减少铁芯感应振动的噪音，绕组均匀紧紧包住环形铁芯，有效地减小磁致伸缩引起的“嗡嗡”声。环形变压器运行温度低，绕组在温度较低的铁芯上散热情况良好，所以变压器温升低。环形变压器容易安装环形变压器只有中心一个安装螺杆，特别容易在电子设备中进行快速安装与拆卸。
环形变压器生产需要对其进行浸漆处理，现有的环形变压器浸漆时其内部不容易浸漆，影响浸漆的均匀，用在其后续的使用效果。
实用新型内容
对于现有的问题，本实用新型的目的在于提供一种环形变压器生产用浸漆装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种环形变压器生产用浸漆装置，包括浸漆箱，所述浸漆箱侧壁设有进漆管，浸漆箱底端设有倾斜导板，倾斜导板最低端设有出料管，伸缩杆底端设有网篮，伸缩杆顶端和浸漆箱侧壁可拆卸连接，浸漆箱和鼓风机连通，鼓风机上设有通气管，通气管出口端设有喷盘，浸漆箱上安装搅拌电机，搅拌电机输出轴和转轴连接，转轴上安装多组搅拌叶片。
作为本实用新型进一步的方案：所述伸缩杆顶端和连接横梁一端下表面连接，连接横梁另一端设有卡槽，卡槽和浸漆箱侧壁卡接。
作为本实用新型进一步的方案：所述进漆管上安装流量计。
作为本实用新型进一步的方案：所述喷盘设置在网篮下方。
作为本实用新型进一步的方案：所述搅拌叶片为圆弧形。
与现有技术相比，本实用新型的有益效果是：本实用新型流量计方便控制进入装置内部的漆的量，方便使用。浸漆完成后通过倾斜导板将漆滑落从出料管排出，避免装置底端的残留，方便清洗，利于使用。网篮内部装有环形变压器，调节伸缩杆使网篮浸没在漆液面下，方便浸漆的均匀，保证内部浸漆的完整，方便使用。工作时鼓风机工作，使喷盘对喷盘内部进行喷气，搅动其内部漆的上下流动，方便对环形变压器的各个位置进行浸漆，通过搅拌叶片转动带动搅拌叶片转动，保证漆的左右流动，方便对环形变压器进行浸漆，圆弧形利于保证漆的流动，方便使用。
附图说明

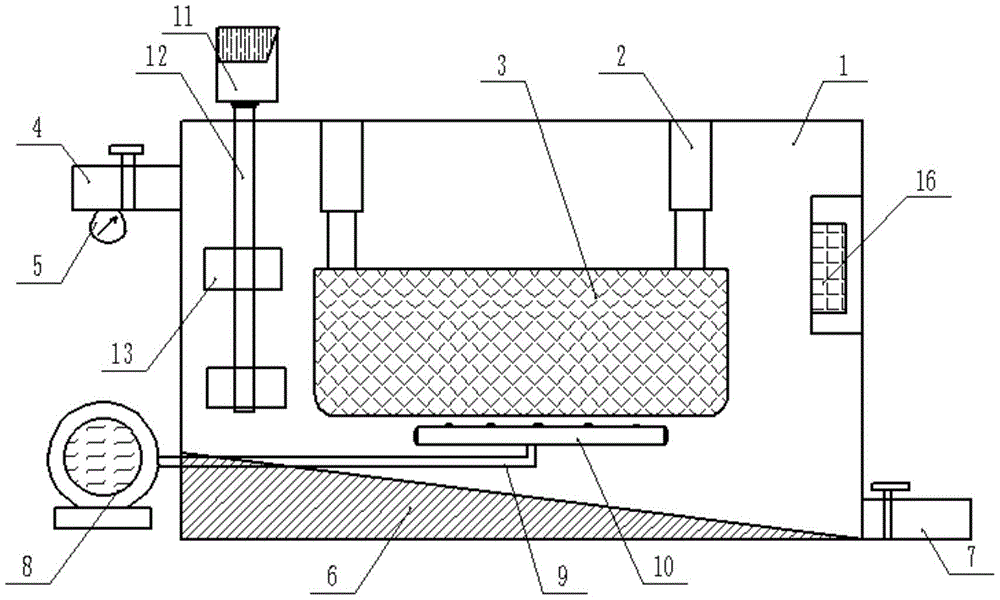

图1为环形变压器生产用浸漆装置的结构示意图。
图2为环形变压器生产用浸漆装置中搅拌叶的连接示意图。
图3为环形变压器生产用浸漆装置中卡槽的连接示意图。
图中：1、浸漆箱，2、伸缩杆，3、网篮，4、进漆管，5、流量计，6、倾斜导板，7、出料管，8、鼓风机，9、通气管，10、喷盘，11、搅拌电机，12、转轴，13、搅拌叶片，14、连接横梁，15、卡槽，16、烘干器。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设有”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例一：请参阅图1-3，一种环形变压器生产用浸漆装置，包括浸漆箱1，所述浸漆箱1侧壁设有进漆管4，进漆管4上安装流量计5，流量计5方便控制进入装置内部的漆的量，方便使用。
浸漆箱1底端设有倾斜导板6，倾斜导板6最低端设有出料管7，浸漆完成后通过倾斜导板6将漆滑落从出料管7排出，避免装置底端的残留，方便清洗，利于使用。
伸缩杆2底端设有网篮3，伸缩杆2顶端和浸漆箱1侧壁可拆卸连接，网篮3内部装有环形变压器，调节伸缩杆2使网篮3浸没在漆液面下，方便浸漆的均匀，保证内部浸漆的完整，方便使用。
浸漆箱1和鼓风机8连通，鼓风机8上设有通气管9，通气管9出口端设有喷盘10，喷盘10设置在网篮3下方，工作时鼓风机8工作，使喷盘10对喷盘10内部进行喷气，搅动其内部漆的上下流动，方便对环形变压器的各个位置进行浸漆，方便使用。
浸漆箱1上安装搅拌电机11，搅拌电机11输出轴和转轴12连接，转轴12上安装多组搅拌叶片13，搅拌叶片13为圆弧形，通过搅拌叶片13转动带动搅拌叶片13转动，保证漆的左右流动，方便对环形变压器进行浸漆，圆弧形利于保证漆的流动，方便使用。
实施例二：在实施例一的基础上伸缩杆2顶端和连接横梁14一端下表面连接，连接横梁14另一端设有卡槽15，卡槽15和浸漆箱1侧壁卡接，方便将网篮3安装拆卸、清洗更换等，方便使用。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
