技术领域
本实用新型涉及一种地漏，尤其涉及一种洗衣机用地漏。
背景技术
地漏，是连接排水管道系统与室内地面的重要接口，作为住宅中排水系统的重要部件，它的性能好坏直接影响室内空气的质量，对卫浴间的异味控制非常重要。在阳台或卫生间中，洗衣机流水量过大，导致地漏处积水过多，影响地漏的正常使用，
实用新型内容
本实用新型的目的在于提供一种洗衣机用地漏，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种洗衣机用地漏，包括过滤盖、漏孔、插口、连接管、连接环、紧固圈、漏网、下漏孔，所述过滤盖为统一直径的圆形盖体，所述过滤盖上下贯穿有漏孔，所述过滤盖中心还有圆形插口，所述连接管与插口插接，所述过滤盖底部一体成型有连接环，所述紧固圈与连接管底部螺纹连接，所述漏网为倒斗型结构，所述漏网与连接环螺纹连接，所述漏网以轴向为旋转中心开有多个下漏孔。
在上述技术方案基础上，所述过滤盖放于地漏口处。
在上述技术方案基础上，所述连接管包括直角管、挡圈、连接头、防滑圈、密封套，所述直角管下部固定有挡圈，所述挡圈抵于插口顶部，所述直角管末端设有连接头，所述连接头外圈一体成型有多个等距的防滑圈，所述连接头外端套接有密封套。
在上述技术方案基础上，洗衣机的放水管插接于连接头与密封套之间。
与现有技术相比，本实用新型具有以下优点：本实用新型的连接头与洗衣机放水管插接，密封套起到密封作用，防止连接管内的水倒灌，能够直接引导水流进入地漏内，避免地面积水，过滤盖的漏孔能够起到底面下水的正常使用，漏网对洗衣机里的水起到过滤作用，同时对由漏孔流下的水起到二次过滤作用，保证地漏不会发生堵塞，避免影响正常排水使用。
附图说明

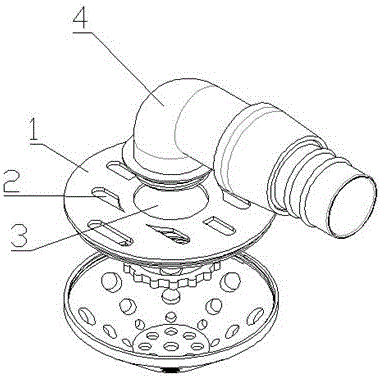

图1为本实用新型外观结构示意图。
图2为本实用新型装配示意图。
图3为本实用新型装配主视图。
图4为本实用新型过滤盖外观结构示意图。
图中：1、过滤盖，2、漏孔，3、插口，4、连接管，5、连接环，6、紧固圈，7、漏网，8、下漏孔，9、直角管，10、挡圈，11、连接头，12、防滑圈，13、密封套。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1-4所示，一种洗衣机用地漏，包括过滤盖1、漏孔2、插口3、连接管4、连接环5、紧固圈6、漏网7、下漏孔8，其特征在于：所述过滤盖1为统一直径的圆形盖体，所述过滤盖1上下贯穿有漏孔2，所述过滤盖1中心还有圆形插口3，所述连接管4与插口3插接，所述过滤盖1底部一体成型有连接环5，所述紧固圈6与连接管4底部螺纹连接，所述漏网7为倒斗型结构，所述漏网7与连接环5螺纹连接，所述漏网7以轴向为旋转中心开有多个下漏孔8。
所述过滤盖1放于地漏口处。
所述连接管4包括直角管9、挡圈10、连接头11、防滑圈12、密封套13，所述直角管9下部固定有挡圈10，所述挡圈10抵于插口3顶部，所述直角管9末端设有连接头11，所述连接头11外圈一体成型有多个等距的防滑圈12，所述连接头11外端套接有密封套13。
洗衣机的放水管插接于连接头11与密封套13之间。
本实用新型的工作原理：连接头与洗衣机放水管插接，密封套避免水流倒灌，洗衣机排水直接有直角管进入地漏内，排水快捷，漏网起到过滤作用，避免地漏发生堵塞现象。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
