一种轻型FTTA光电复合缆

技术领域

本实用新型涉及FTTA光电复合缆技术领域，具体为一种轻型FTTA光电复合缆。

背景技术

轻型光电复合缆传输是光电复合线缆的一种发展的趋势，特别是近两年在低空侦查领域，用户对该类线缆的需求较为突出，用户不仅要求电缆具有大的电流传输性能，还要求线缆具有较轻的产品重量，且光电复合缆多用于移动通信远程搭建，由于远端射频系统可降低运营成本，而采用FTTA(光纤到天线)技术，将远端射频设备装配到到天线顶部，实现了创新、灵活面向未来的网络安装方式，目前行业定型的光电复合缆大部分是采用线束组合的形式加工而成，线缆的结构尺寸较大，同时线缆的电传输单元为了满足大电流传输，通常是采用普通的韧铜导体或者镀锡铜线作为线缆的电传输单元，电缆的重量过重，不适用于低空侦查领域的光电复合缆的使用需求，同时现有的光电复合缆在使用过程中，由于传输路程较长，会导致信号的衰弱和传输能力的下降，同时信号干扰强度大，信号传输效率低，为此，我们提出一种轻型FTTA光电复合缆。

实用新型内容

本实用新型的目的在于提供一种轻型FTTA光电复合缆，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种轻型FTTA光电复合缆，包括外护套，所述外护套的内壁上固定挤包有第一铜箔聚酯复合带屏蔽层，所述第一铜箔聚酯复合带屏蔽层的内壁固定挤包有凯夫拉层，所述凯夫拉层的内壁上固定挤包有第二铜箔聚酯复合带屏蔽层，所述第二铜箔聚酯复合带屏蔽层的内腔设置有填充层，所述填充层内固定设置有两组阻燃耐火橡胶绝缘层，两组所述阻燃耐火橡胶绝缘层的内壁上固定挤包有无纺布纵包层，两组所述无纺布纵包层内均固定装配有紧包光纤。

优选的，所述阻燃耐火橡胶绝缘层是采用聚四氟乙烯车削带和聚四氟乙烯生料带组合绕包而成，且所述阻燃耐火橡胶绝缘层的外壁上喷涂有覆盖型绝缘漆层。

优选的，所述凯夫拉层采用四组芳纶纤维胶合而成为网状合成纱。

优选的，所述填充层为PP填充绳，且PP填充绳沿着数据缆的长度方向设置，且PP填充绳中嵌套设置有间断式设置的加强筋条。

优选的，所述无纺布纵包层的内腔嵌套设置有阻燃防火石绵，且阻燃防火石绵沿着数据缆的长度方向设置。

优选的，所述外护套为阻燃聚烃烯护套，且所述外护套的表面均匀开设有凹凸不平的花纹，且所述外护套的外壁上喷涂有耐磨层。

与现有技术相比，本实用新型的有益效果是：本实用新型结构设计合理，外护套可以提高对复合缆的保护性，通过第一铜箔聚酯复合带屏蔽层和第二铜箔聚酯复合带屏蔽层的双层屏蔽作用可以提高对紧包光纤的屏蔽作用，防止外界信号产生行电磁干扰，凯夫拉层一方面使复合缆具有更高的抗拉机械强度，同时当复合缆受到外力的冲击和侧压时，可以和外护套一起起到缓冲作用，从而保护了紧包光纤，增加复合缆的使用寿命，通过阻燃耐火橡胶绝缘层可以保证对紧包光纤具有良好的绝缘性能，又可以防止电流外泄，减小损耗，通过无纺布纵包层可以提高对紧包光纤的缓冲作用，提高保护性，采用紧包光纤可以实现传输信息容量大，传输效率高，通过紧包光纤的优异传输特性而实现了基带信号和射频信号的拉远，使光电复合缆轻质化，电缆具有重量轻、结构尺寸小等特点，适用于垂直电缆井铺线或高空拖曳等光电混合传输环境。

附图说明

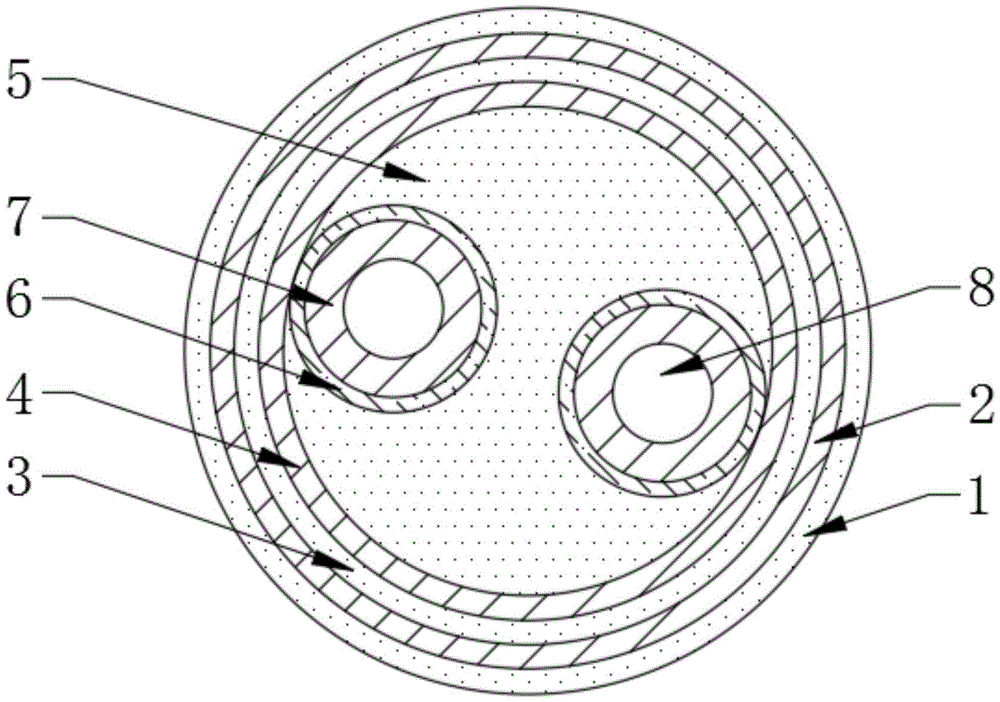

图1为本实用新型整体结构示意图。

图中：1外护套、2第一铜箔聚酯复合带屏蔽层、3凯夫拉层、4第二铜箔聚酯复合带屏蔽层、5填充层、6阻燃耐火橡胶绝缘层、7无纺布纵包层、8紧包光纤。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种轻型FTTA光电复合缆,包括外护套1，外护套1的内壁上固定挤包有第一铜箔聚酯复合带屏蔽层2，第一铜箔聚酯复合带屏蔽层2的内壁固定挤包有凯夫拉层3，凯夫拉层3的内壁上固定挤包有第二铜箔聚酯复合带屏蔽层4，第二铜箔聚酯复合带屏蔽层4的内腔设置有填充层5，填充层5内固定设置有两组阻燃耐火橡胶绝缘层6，两组阻燃耐火橡胶绝缘层6的内壁上固定挤包有无纺布纵包层7，两组无纺布纵包层7内均固定装配有紧包光纤8，外护套1可以提高对复合缆的保护性，通过第一铜箔聚酯复合带屏蔽层2和第二铜箔聚酯复合带屏蔽层4的双层屏蔽作用可以提高对紧包光纤8的屏蔽作用，防止外界信号产生行电磁干扰，凯夫拉层3一方面使复合缆具有更高的抗拉机械强度，同时当复合缆受到外力的冲击和侧压时，可以和外护套1一起起到缓冲作用，从而保护了紧包光纤8，增加复合缆的使用寿命，通过阻燃耐火橡胶绝缘层6可以保证对紧包光纤8具有良好的绝缘性能，又可以防止电流外泄，减小损耗，通过无纺布纵包层7可以提高对紧包光纤8的缓冲作用，提高保护性，采用紧包光纤8可以实现传输信息容量大，传输效率高，通过紧包光纤8的优异传输特性而实现了基带信号和射频信号的拉远，使光电复合缆轻质化，电缆具有重量轻、结构尺寸小等特点，适用于垂直电缆井铺线或高空拖曳等光电混合传输环境。

阻燃耐火橡胶绝缘层6是采用聚四氟乙烯车削带和聚四氟乙烯生料带组合绕包而成，且阻燃耐火橡胶绝缘层6的外壁上喷涂有覆盖型绝缘漆层，可以保证对紧包光纤8具有良好的绝缘性能，又可以防止电流外泄，减小损耗，同时提高绝缘密封性；

凯夫拉层3采用四组芳纶纤维胶合而成为网状合成纱，一方面使复合缆具有更高的抗拉机械强度，同时当复合缆受到外力的冲击和侧压时，可以和外护套1一起起到缓冲作用；

填充层5为PP填充绳，且PP填充绳沿着数据缆的长度方向设置，且PP填充绳中嵌套设置有间断式设置的加强筋条，能够提高复合缆的支撑强度，同时具有较好的缓冲作用；

无纺布纵包层7的内腔嵌套设置有阻燃防火石绵，且阻燃防火石绵沿着数据缆的长度方向设置，可以提高对紧包光纤8的缓冲作用，提高保护性；

外护套1为阻燃聚烃烯护套，且外护套1的表面均匀开设有凹凸不平的花纹，且外护套1的外壁上喷涂有耐磨层，提高对复合缆的保护性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
