技术领域
本实用新型涉及塑胶吸盘设备领域，具体为一种防静电真空塑胶吸盘。
背景技术
现有的吸盘是一种单的凹胶盘，通过将其压在玻璃、镜面等非透气平坦材质上，可挤出其与该材质之间的空气，从而实现将其吸贴在该种材质上，然而由于这种吸盘中的凹胶盘容易受自身弹力，即恢复力的作用，而使得凹胶盘趋向于脱离材质，从而使得其与材质间的真空状态被部分或完全破坏，当真空被部分破坏后，吸盘就发生滑动的现象，当真空被完全破坏后，吸盘就发生脱落，另外，现有的吸盘在使用时会产生静电，静电的存在已对使用环境遭到破坏，功能单一。
所以，如何设计一种防静电真空塑胶吸盘成为当前需要解决的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种防静电真空塑胶吸盘，以解决上述背景技术中提出的问题,本实用新型结构新颖，使用的同时能够通过活塞对内部的真空进行抽取，保障设备的正常工作。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种防静电真空塑胶吸盘，包括吸盘本体，所述吸盘本体包括吸盘和固定架，所述固定架安装在吸盘的顶部，所述固定架的顶部焊接有螺纹管，所述螺纹管上设置有旋柄，所述旋柄上设置有防滑纹，所述旋柄的底部焊接有螺纹柱，所述螺纹柱的底部设置有活塞，所述固定架的内壁上焊接有支撑架，所述支撑架的内部设置有连接管，所述连接管的一端焊接有螺纹柱的底部，所述吸盘上设置有固定板，所述固定板上设置有固定座，所述固定座上设置有支撑柱，所述支撑柱的底部焊接有底座，所述底座上设置有固定盘，所述固定盘安装在吸盘的内部。
作为本实用新型的一种优选实施方式，所述固定板的底部设置有通孔一，所述底座上设置有通孔二。
作为本实用新型的一种优选实施方式，所述螺纹管内部设置有内螺纹，所述螺纹柱上设置有外螺纹，所述外螺纹与内螺纹相配合。
作为本实用新型的一种优选实施方式，所述支撑柱安装在连接管的内部。
作为本实用新型的一种优选实施方式，所述活塞安装在支撑柱的内部。
作为本实用新型的一种优选实施方式，所述吸盘与固定盘均为塑胶材质。
作为本实用新型的一种优选实施方式，所述支撑架与吸盘相配合。
本实用新型的有益效果：本实用新型的一种防静电真空塑胶吸盘，包括吸盘、固定架、螺纹管、旋柄、防滑纹、内螺纹、螺纹柱、活塞、支撑架、连接管、固定板、固定座、支撑柱、通孔一、底座、固定盘、通孔二。
1.该防静电真空塑胶吸盘通过螺纹柱与螺纹管内部的螺纹相配合，带动螺纹柱缓慢移动，移动的同时带动活塞在支撑柱内部进行移动，通过与通孔相配合对内部的空气进行抽取，达到真空，增加使用时间。
2.该防静电真空塑胶吸盘通过支撑架直接与吸盘相接触，对抽真空后的吸盘进行支撑同时，有效避免空气进入到吸盘当中造成的脱落，使用便捷，功能多样。
3.该防静电真空塑胶吸盘通过内部的固定盘对使用位置进行固定，通过固定盘与吸盘同时抽真空，有效保证吸盘的使用寿命，增加附着力，使用便捷。
附图说明

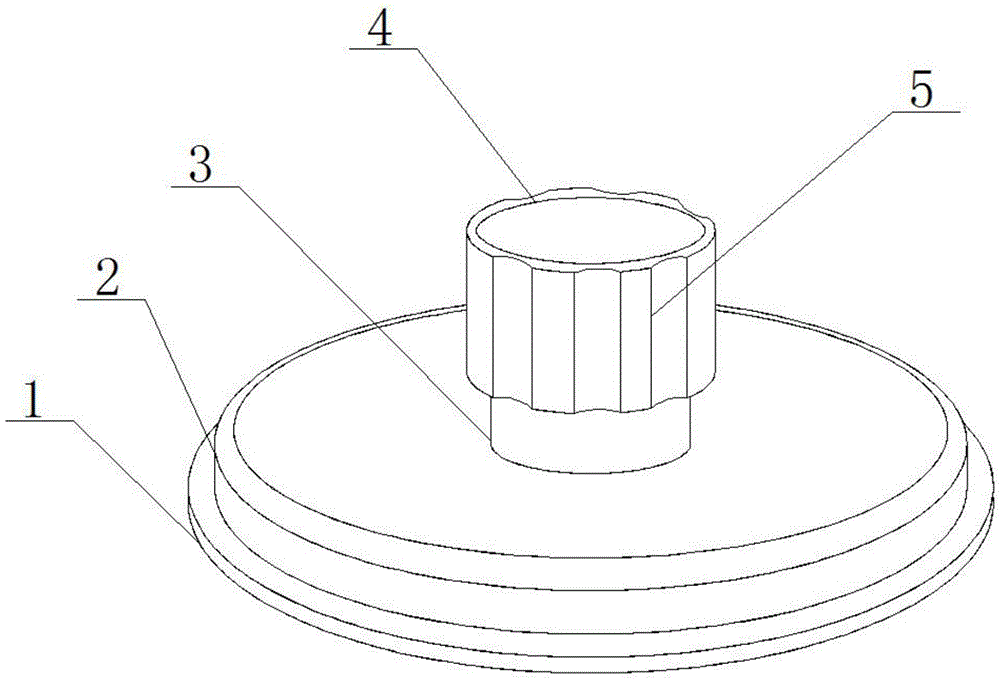

图1为本实用新型一种防静电真空塑胶吸盘的结构示意图；
图2为本实用新型一种防静电真空塑胶吸盘的螺纹管的结构示意图；
图3为本实用新型一种防静电真空塑胶吸盘的螺纹柱的结构示意图；
图4为本实用新型一种防静电真空塑胶吸盘的固定架的结构示意图；
图5为本实用新型一种防静电真空塑胶吸盘的吸盘与固定盘的结构示意图；
图中：1-吸盘、2-固定架、3-螺纹管、4-旋柄、5-防滑纹、6-内螺纹、7-螺纹柱、8-活塞、9-支撑架、10-连接管、11-固定板、12-固定座、13-支撑柱、14-通孔一、15-底座、16-固定盘、17-通孔二。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1至图5，本实用新型提供一种技术方案：一种防静电真空塑胶吸盘，包括吸盘本体，所述吸盘本体包括吸盘1和固定架2，所述固定架2安装在吸盘1的顶部，所述固定架2的顶部焊接有螺纹管3，所述螺纹管3上设置有旋柄4，所述旋柄4上设置有防滑纹5，所述旋柄4的底部焊接有螺纹柱7，所述螺纹柱7的底部设置有活塞8，所述固定架2的内壁上焊接有支撑架9，所述支撑架9的内部设置有连接管10，所述连接管10的一端焊接有螺纹柱7的底部，所述吸盘1上设置有固定板11，所述固定板11上设置有固定座12，所述固定座12上设置有支撑柱13，所述支撑柱13的底部焊接有底座15，所述底座15上设置有固定盘16，所述固定盘16安装在吸盘1的内部。
作为本实用新型的一种优选实施方式，所述固定板11的底部设置有通孔一14，所述底座15上设置有通孔二17。
作为本实用新型的一种优选实施方式，所述螺纹管3内部设置有内螺纹6，所述螺纹柱7上设置有外螺纹，所述外螺纹与内螺纹相配合。
作为本实用新型的一种优选实施方式，所述支撑柱13安装在连接管10的内部。
作为本实用新型的一种优选实施方式，所述活塞8安装在支撑柱13的内部。
作为本实用新型的一种优选实施方式，所述吸盘1与固定盘16均为塑胶材质。
作为本实用新型的一种优选实施方式，所述支撑架9与吸盘1相配合。
工作原理：当使用本装置时，首选通过对吸盘1进行按压，按压完成后内部的固定盘16优先与固定面相接触，通过固定盘16快速实现固定，提高工作效率，当固定盘16固定完成后，通过再次对吸盘1进行按压，使吸盘1与固定盘同时进行对固定物的吸附，通过旋转旋柄4，旋柄4带动螺纹柱7与螺纹管3之间的螺纹相配合，使螺纹柱7之间缓慢移动，螺纹柱7移动的同时，活塞8在支撑柱13内部进行移动，因活塞8的直径大于支撑柱13的直径，所以活塞8在支撑柱13内进行抽真空移动，活塞8的移动带动吸盘1和固定盘16内部的空气，通过通孔一14和通孔二17进入到支撑柱13内部，使吸盘1和固定盘16内部达到真空状态，当真空状态下，固定盘16与吸盘1可以更大面积与固定物相接触，有效提高工作质量，提高工作效率，当吸盘1固定完成后，螺纹柱7与螺纹管3之间形成支撑力，通过支撑架9对吸盘1进行支撑，有效避免空气进入到吸盘1的内部所造成的影响，增加使用时间，提高附着力。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
