技术领域
本实用新型涉及保险柜安全技术领域，尤其涉及一种新型保险柜锁。
背景技术
锁具，广泛应用于生活中各方面，根据所使用的场所及其重要程度可以选择不同种类及不同安全级别的锁具，保险柜用来保存重要的物品或现金等，因此需要具有较高安全等级的锁具。
传统的保险柜采用单锁固定柜门，通过锁舌与锁孔的配合将柜门固定，盗贼可以轻松的将锁舌打开，安全性较低，不能满足使用需求。
实用新型内容
本实用新型的目的是为了解决传统的保险柜采用单锁固定柜门，通过锁舌与锁孔的配合将柜门固定，盗贼可以轻松的将锁舌打开，安全性较低，不能满足使用需求缺点，而提出的一种新型保险柜锁。
为了实现上述目的，本实用新型采用了如下技术方案：
一种新型保险柜锁，包括固定块，固定块的一侧设置有柜门，柜门上配合安装有柜体，柜门上设置有把手、锁舌和锁孔，且锁孔和把手均与锁舌相配合，柜门上设置有锁板，锁板上配合安装有钥匙孔，锁板与柜体相配合，柜门上设置有安全锁芯，安全锁芯上配合安装有解除报警杆，柜门的内侧横向滑动安装有受力杆，锁板与受力杆相配合，受力杆的一端转动安装有斜杆的一端，斜杆的另一端转动安装有第一阻挡块，固定块上开设有腔体，腔体内滑动安装有桥式导体和两个导电块，桥式导体与两个导电块活动连接，第一阻挡块与桥式导体相配合。
优选的，所述腔体内滑动安装有受力片，桥式导体设置在受力片的一侧，受力片的一侧与腔体的一侧内壁之间固定安装有多个压簧，桥式导体上固定连接有连接杆，连接杆的一端延伸至固定块的外侧与第一阻挡块相抵触，柜门的内侧设置有导向杆，第一阻挡块与导向杆滑动连接，连接杆和受力片均为绝缘材料。
优选的，所述柜门的内侧开设有滑动槽，滑动槽内滑动安装有限位块，限位块为梯形结构，限位块上固定安装有第二阻挡块，解除报警杆与第二阻挡块相配合，第二阻挡块与连接杆相配合，限位块的顶部与滑动槽的顶部内壁之间固定安装有拉簧，当第一阻挡块离开连接杆时，第二阻挡块可以来挤压连接杆。
优选的，所述柜门的内侧设置有报警传感器，报警传感器上电性连接有控制器，控制器上电性连接有报警器，两个导电块均与报警器电性连接，报警传感器为两个，一个设置在柜体内部，另一个设置在柜门的内侧，可以形成对射传感，开门时触发报警器。
优选的，所述柜门的内侧固定连接有支撑块，受力杆与支撑块滑动连接，受力杆上固定连接有固定片，固定片与支撑块之间固定安装有弹簧，弹簧套设在受力杆的外侧，弹簧的弹力系数大于压簧的弹力系数。
与现有技术相比，本实用新型的优点在于：
(1)本方案通过锁舌和锁板，双重上锁可以增加保险柜的安全性。
(2)本方案通过增设安全锁芯，在盗贼不知的情况下，触发报警器报警，可以提醒户主。
(3)本方案导向杆对第一阻挡块起到导向限位的作用。
(4)本方案由于弹簧的弹力系数大于压簧的弹力系数，第一阻挡块挤压连接杆使得桥式导体与两个导电块分离。
本实用新型增加了保险柜的安全性，可以通过报警器提醒户主，可以满足使用需求。
附图说明

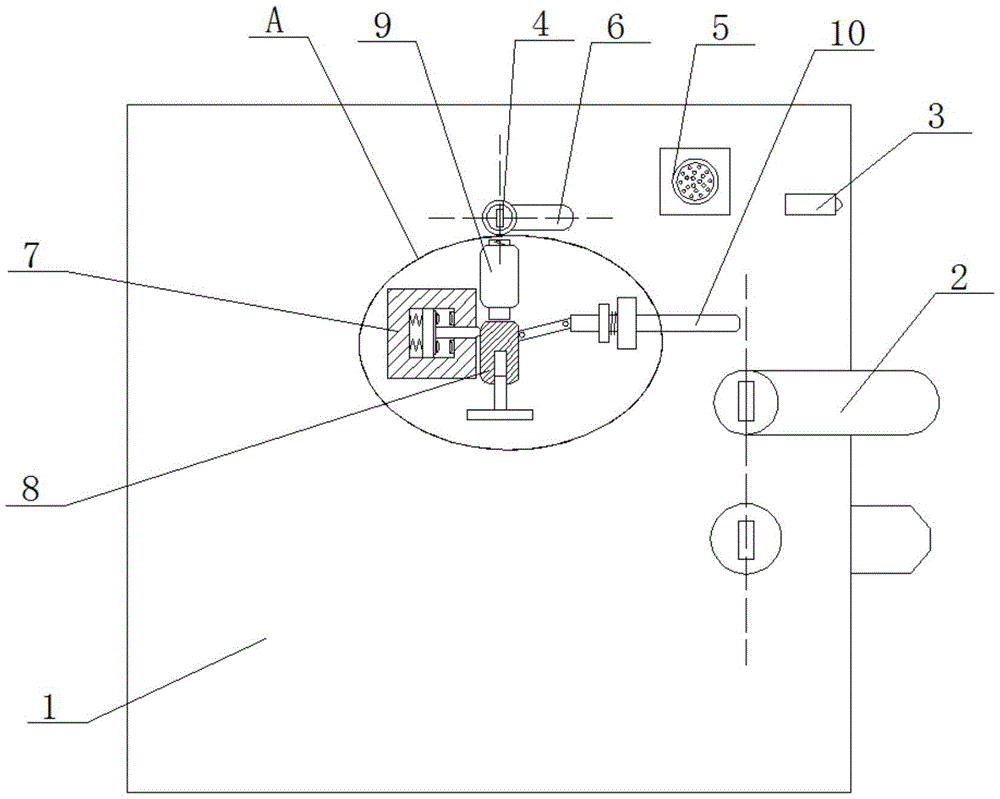

图1为本实用新型提出的一种新型保险柜锁的柜门内侧结构示意图；
图2为本实用新型提出的一种新型保险柜锁的柜门外侧结构示意图；
图3为本实用新型提出的一种新型保险柜锁的A部分结构示意图。
图中：1柜门、2锁板、3报警传感器、4安全锁芯、5报警器、6解除报警杆、7固定块、8第一阻挡块、9第二阻挡块、10受力杆、11支撑块、12拉簧、13弹簧、14斜杆、15导向杆、16桥式导体、17连接杆、18受力片、19压簧、20导电块。
具体实施方式
下面将结合本实施例中的附图，对本实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实施例一部分实施例，而不是全部的实施例。
实施例一
参照图1-3，一种新型保险柜锁，包括固定块7，固定块7的一侧设置有柜门1，柜门1上配合安装有柜体，柜门1上设置有把手、锁舌和锁孔，且锁孔和把手均与锁舌相配合，柜门1上设置有锁板2，锁板2上配合安装有钥匙孔，锁板2与柜体相配合，柜门1上设置有安全锁芯4，安全锁芯4上配合安装有解除报警杆6，柜门1的内侧横向滑动安装有受力杆10，锁板2与受力杆10相配合，受力杆10的一端转动安装有斜杆14的一端，斜杆14的另一端转动安装有第一阻挡块8，固定块7上开设有腔体，腔体内滑动安装有桥式导体16和两个导电块20，桥式导体16与两个导电块20活动连接，第一阻挡块8与桥式导体16相配合。
本实施例中，腔体内滑动安装有受力片18，桥式导体16设置在受力片18的一侧，受力片18的一侧与腔体的一侧内壁之间固定安装有多个压簧19，桥式导体16上固定连接有连接杆17，连接杆17的一端延伸至固定块7的外侧与第一阻挡块8相抵触，柜门1的内侧设置有导向杆15，第一阻挡块8与导向杆15滑动连接，连接杆17和受力片18均为绝缘材料。
本实施例中，柜门1的内侧开设有滑动槽，滑动槽内滑动安装有限位块，限位块为梯形结构，限位块上固定安装有第二阻挡块9，解除报警杆6与第二阻挡块9相配合，第二阻挡块9与连接杆17相配合，限位块的顶部与滑动槽的顶部内壁之间固定安装有拉簧12，当第一阻挡块8离开连接杆17时，第二阻挡块9可以来挤压连接杆17。
本实施例中，柜门1的内侧设置有报警传感器3，报警传感器3上电性连接有控制器，控制器上电性连接有报警器5，两个导电块20均与报警器5电性连接，报警传感器3为两个，一个设置在柜体内部，另一个设置在柜门1的内侧，可以形成对射传感，开门时触发报警器5。
本实施例中，柜门1的内侧固定连接有支撑块11，受力杆10与支撑块11滑动连接，受力杆10上固定连接有固定片，固定片与支撑块11之间固定安装有弹簧13，弹簧13套设在受力杆10的外侧，弹簧13的弹力系数大于压簧19的弹力系数。
实施例二
参照图1-3，一种新型保险柜锁，包括固定块7，固定块7的一侧设置有柜门1，柜门1上配合安装有柜体，柜门1上设置有把手、锁舌和锁孔，且锁孔和把手均与锁舌相配合，柜门1上设置有锁板2，锁板2上配合安装有钥匙孔，锁板2与柜体相配合，柜门1上设置有安全锁芯4，安全锁芯4上配合安装有解除报警杆6，柜门1的内侧横向滑动安装有受力杆10，锁板2与受力杆10相配合，受力杆10的一端转动安装有斜杆14的一端，斜杆14的另一端转动安装有第一阻挡块8，固定块7上开设有腔体，腔体内滑动安装有桥式导体16和两个导电块20，桥式导体16与两个导电块20活动连接，第一阻挡块8与桥式导体16相配合。
本实施例中，腔体内滑动安装有受力片18，桥式导体16设置在受力片18的一侧，受力片18的一侧与腔体的一侧内壁之间通过焊接固定安装有多个压簧19，桥式导体16上通过螺丝固定连接有连接杆17，连接杆17的一端延伸至固定块7的外侧与第一阻挡块8相抵触，柜门1的内侧设置有导向杆15，第一阻挡块8与导向杆15滑动连接，连接杆17和受力片18均为绝缘材料。
本实施例中，柜门1的内侧开设有滑动槽，滑动槽内滑动安装有限位块，限位块为梯形结构，限位块上通过焊接固定安装有第二阻挡块9，解除报警杆6与第二阻挡块9相配合，第二阻挡块9与连接杆17相配合，限位块的顶部与滑动槽的顶部内壁之间通过焊接固定安装有拉簧12，当第一阻挡块8离开连接杆17时，第二阻挡块9可以来挤压连接杆17。
本实施例中，柜门1的内侧设置有报警传感器3，报警传感器3上电性连接有控制器，控制器上电性连接有报警器5，两个导电块20均与报警器5电性连接，报警传感器3为两个，一个设置在柜体内部，另一个设置在柜门1的内侧，可以形成对射传感，开门时触发报警器5。
本实施例中，柜门1的内侧通过螺丝固定连接有支撑块11，受力杆10与支撑块11滑动连接，受力杆10上通过螺丝固定连接有固定片，固定片与支撑块11之间通过焊接固定安装有弹簧13，弹簧13套设在受力杆10的外侧，弹簧13的弹力系数大于压簧19的弹力系数。
本实施例中，使用时，将报警器5、报警传感器3和控制器均接通电源，通过钥匙依次打开锁舌和锁板2，其中锁板2翻转推动受力杆10移动，受力杆10通过斜杆14推动第一阻挡块8向下滑动离开连接杆17，其中导向杆15对第一阻挡块8起到导向限位的作用，在压簧19的弹力作用下，使得桥式导体16与两个导电块20接触，可以接通报警器5的电源，如果是盗贼开启柜门，此时旋转把手时柜门1可以打开，两个报警传感器3分离触发报警器5报警，提醒使用者用人盗取保险柜，如果是使用者使用，则需要打开安全锁芯4并扭动，使得解除报警杆6旋转挤压第二阻挡块9向下运动，第二阻挡块9挤压连接杆17，连接杆17带动桥式导体16与两个导电块20分离，断开报警器5的电源，可以打开柜门，且不会发生报警，关闭柜门1时，反向扭动安全锁芯4，使得第二阻挡块9与连接杆17分离，依次扭动锁舌和锁板2上锁，此时锁板2离开受力杆10，由于弹簧13的弹力系数大于压簧19的弹力系数，使得弹簧13拉动受力杆10移动，受力杆10通过斜杆14拉动第一阻挡块8挤压连接杆17即可，完成上锁，其中如何通过钥匙开锁和上锁以及锁芯的驱动均为现有技术，本申请不做详细解释。
以上所述，仅为本实施例较佳的具体实施方式，但本实施例的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实施例揭露的技术范围内，根据本实施例的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实施例的保护范围之内。
