技术领域
本实用新型涉及野炊用具技术领域，具体涉及一种野外取水装置的瓶体。
背景技术
随着生活水平的提高，人们会在休息时间外出进行野炊来进行休闲，于是野炊活动越来越受欢迎，野炊时都要用到水，如果野炊地附近河水、池塘或水库内水位较低，又没有台阶下的去，就很难将水取上来；目前，没有一款适合在野炊时在水位较低的地方取水的装置，且现有的取水装置结构设计不合理，在取水时容易取到漂浮在水面的杂物，使用不方便，实用性差。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种结构设计合理、结构简单、使用方便、取水操作容易、能够过滤杂质且实用性好的野外取水装置的瓶体。
为实现上述目的，本实用新型提供了如下技术方案：一种野外取水装置的瓶体，包括不锈钢瓶体，不锈钢瓶体内设置有一个储水腔，所述不锈钢瓶体上端螺纹连接有不锈钢压盖，所述不锈钢压盖内竖向设置有若干个进水孔，所述储水腔的内壁面上端一体设置定位凸环，定位凸环的中部竖向设置有一个凸环通孔，所述定位凸环的上端面与不锈钢压盖的下端面之间设置有过滤腔；所述不锈钢压盖的侧面上设置有侧定位卡槽，所述不锈钢压盖上端套设有第一不锈钢过滤网，所述第一不锈钢过滤网的边缘设置有折弯边，所述不锈钢过滤网通过折弯边与侧定位卡槽限位卡接；所述过滤腔内从下至上依次设置有不锈钢漏斗和第二不锈钢过滤网，所述不锈钢漏斗的下端一体设置有一根排水管，所述排水管插入凸环通孔内，所述不锈钢漏斗的外表面上一体设置有若干块连接凸块，每块连接凸块的下端面上焊接有定位弹簧，每根定位弹簧的下端焊接有一块限位板，所述限位板的下端面抵压在定位凸环的上端面上；所述不锈钢瓶体的侧面上至少焊接有一个定位凸耳，所述定位凸耳上连接有一根拉绳，所述拉绳的长度为1-3米。
本实用新型进一步设置为：所述不锈钢瓶体呈圆柱形结构，且不锈钢瓶体的外表面上固定粘接有一层硅胶防撞层，所述硅胶防撞层的厚度为0.5-2.5mm。
本实用新型还进一步设置为：所述第二不锈钢过滤网中部设置有一个下凹的杂质储物槽，且所述杂质储物槽为弧形凹槽。
本实用新型还进一步设置为：所述不锈钢漏斗的外表面上连接凸块共设置四块，且四块连接凸块环形均匀分布。
本实用新型还进一步设置为：所述定位弹簧均为不锈钢弹簧，所述限位板为不锈钢限位板，所述定位凸耳为不锈钢凸耳。
本实用新型还进一步设置为：所述不锈钢瓶体的侧面上焊接有增重铁块，且增重铁块为矩形结构，增重铁块的重量为150-500克。
本实用新型的优点是：与现有技术相比，本实用新型结构设置更加合理，取水时，一手拉住拉绳背离不锈钢瓶体端，然后将不锈钢瓶体扔入水中，在增重铁块的作用下，使不锈钢瓶体沉入水中，水经第一不锈钢过滤网粗过滤后从进水孔流入过滤腔，水再经第二不锈钢过滤网过滤后流入不锈钢漏斗内，再从不锈钢漏斗的排水管流入储水腔内储存，水不易倒流，干净卫生，过滤腔过滤出来的杂质留在杂质储物槽内；最后拉动拉绳将不锈钢瓶体提起；结构设计合理、结构简单、使用方便、取水操作容易、能够过滤杂质且实用性好。
下面结合说明书附图和具体实施例对本实用新型作进一步说明。
附图说明

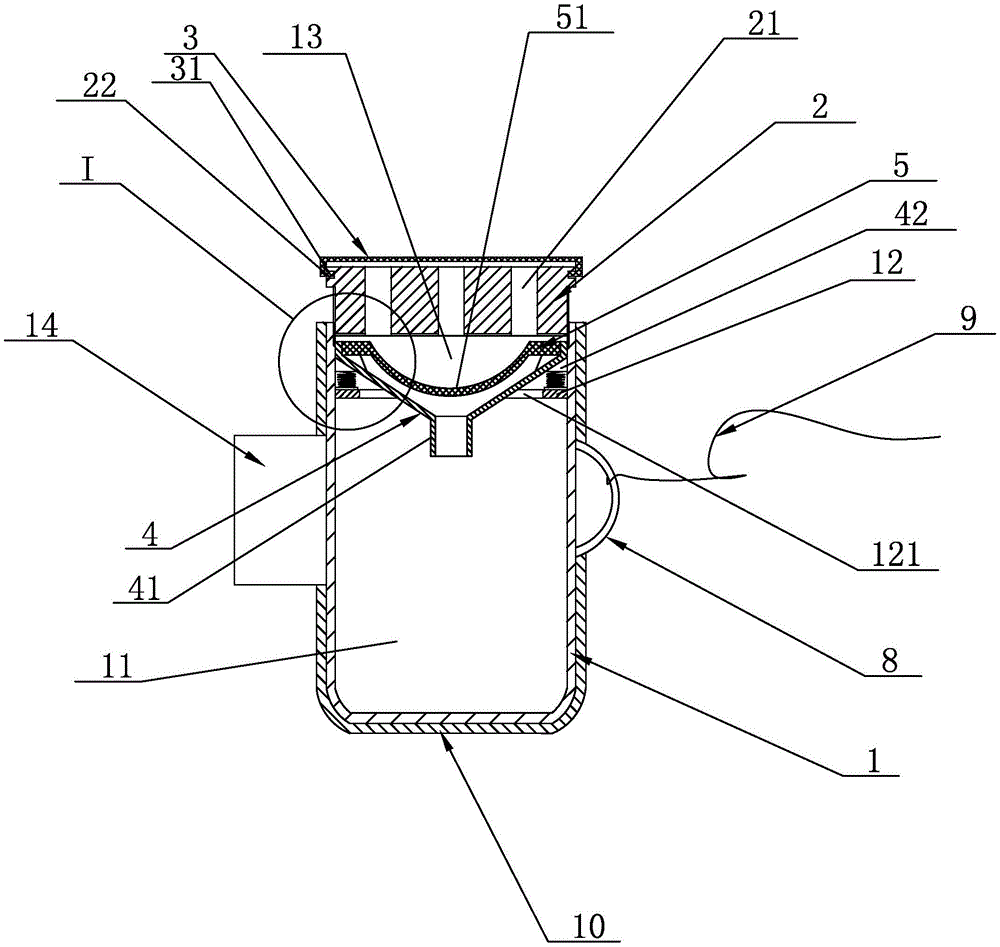

图1为本实用新型实施例的结构示意图；
图2为图1中I部的放大示意图。
具体实施方式
在本实施例的描述中，需要说明的是，如出现术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”、“前”、“后”等，其所指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此，不能理解为对本实用新型的限制。此外，如出现术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
参见图1和图2，本实用新型公开的一种野外取水装置的瓶体，包括不锈钢瓶体1，不锈钢瓶体1内设置有一个储水腔11，所述不锈钢瓶体1上端螺纹连接有不锈钢压盖2，所述不锈钢压盖2内竖向设置有若干个进水孔21，所述储水腔11的内壁面上端一体设置定位凸环12，定位凸环12的中部竖向设置有一个凸环通孔121，所述定位凸环12的上端面与不锈钢压盖2的下端面之间设置有过滤腔13；所述不锈钢压盖2的侧面上设置有侧定位卡槽22，所述不锈钢压盖2上端套设有第一不锈钢过滤网3，所述第一不锈钢过滤网3的边缘设置有折弯边31，所述不锈钢过滤网3通过折弯边31与侧定位卡槽22限位卡接；所述过滤腔13内从下至上依次设置有不锈钢漏斗4和第二不锈钢过滤网5，所述不锈钢漏斗4的下端一体设置有一根排水管41，所述排水管41插入凸环通孔121内，所述不锈钢漏斗4的外表面上一体设置有若干块连接凸块42，每块连接凸块42的下端面上焊接有定位弹簧6，每根定位弹簧6的下端焊接有一块限位板7，所述限位板7的下端面抵压在定位凸环12的上端面上；所述不锈钢瓶体1的侧面上至少焊接有一个定位凸耳8，所述定位凸耳8上连接有一根拉绳9，所述拉绳9的长度为1-3米。
作为优选的，所述不锈钢压盖2内至少竖向设置一个进水孔21，进水孔21与过滤腔13相通；所述不锈钢压盖2旋紧时压紧第二不锈钢过滤网5，第二不锈钢过滤网5压紧不锈钢漏斗4，定位弹簧6压缩，且在定位弹簧6弹力的作用下各部件定位可靠，不易松动。
为使本实用新型结构设置更加合理，作为优选的，本实施例所述不锈钢瓶体1呈圆柱形结构，且不锈钢瓶体1的外表面上固定粘接有一层硅胶防撞层10，所述硅胶防撞层10的厚度为0.5-2.5mm。
所述第二不锈钢过滤网5中部设置有一个下凹的杂质储物槽51，且所述杂质储物槽51为弧形凹槽。
所述不锈钢漏斗4的外表面上连接凸块42共设置四块，且四块连接凸块42环形均匀分布。
所述定位弹簧6均为不锈钢弹簧，所述限位板7为不锈钢限位板，所述定位凸耳8为不锈钢凸耳。所述拉绳9为现有的尼龙绳或采用现有的布条代替，拉绳一端系紧在定位凸耳8上。
所述不锈钢瓶体1的侧面上焊接有增重铁块14，且增重铁块14为矩形结构，增重铁块14的重量为150-500克。
实际应用时，取水时，一手拉住拉绳背离不锈钢瓶体端，然后将不锈钢瓶体扔入水中，在增重铁块的作用下，使不锈钢瓶体沉入水中，水经第一不锈钢过滤网粗过滤后从进水孔流入过滤腔，水再经第二不锈钢过滤网过滤后流入不锈钢漏斗内，再从不锈钢漏斗的排水管流入储水腔内储存，水不易倒流，干净卫生，过滤腔过滤出来的杂质留在杂质储物槽内；最后拉动拉绳将不锈钢瓶体提起；结构设计合理、结构简单、使用方便、取水操作容易、能够过滤杂质且实用性好。
上述实施例对本实用新型的具体描述，只用于对本实用新型进行进一步说明，不能理解为对本实用新型保护范围的限定，本领域的技术工程师根据上述实用新型的内容对本实用新型作出一些非本质的改进和调整均落入本实用新型的保护范围之内。
