技术领域
本实用新型涉及消火栓柜相关技术领域，具体为一种用于消火栓柜的积水排出装置。
背景技术
消防栓，正式叫法为消火栓，是一种固定式消防设施，消防栓作为消防工程中必不可少的设施，大多是配合消火栓柜进行使用，是人们安全生活生产的重要保障；
但是现有技术背景下，在消防栓使用完毕后，随着其水阀的关闭，管道中会有水流到柜子里，导致柜子上锈，不利于消防栓柜的长期使用，且不便于对栓体进行保护，因此，我们提出一种用于消火栓柜的积水排出装置，以便于解决上述中提出的问题。
实用新型内容
本实用新型的目的在于提供一种用于消火栓柜的积水排出装置，以解决上述背景技术提出的目前现有技术背景下，在消防栓使用完毕后，随着其水阀的关闭，管道中会有水流到柜子里，导致柜子上锈，不利于消防栓柜的长期使用，且不便于对栓体进行保护的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于消火栓柜的积水排出装置，包括柜体和抽气筒，所述柜体的内部设置有栓体，且柜体的内侧壁上粘贴有垫层，所述柜体的内侧底面上开设有导水槽，且导水槽的右端设置有位于柜体的内侧拐角的隔板，所述隔板的下方设置有下水口，且下水口的底部外侧连接有固定帽，所述固定帽的内侧安装有密封垫，且固定帽的底端连接有下接管，所述下接管的底部安装有接水箱，且下接管的末端连接有中间管，所述抽气筒的底部与中间管的末端相连接，且抽气筒的顶部外侧设置有箍板，所述箍板的上方设置有位于抽气筒外侧的搁板，所述抽气筒的顶部贯穿有抽杆，且抽杆的底端连接有位于抽气筒内部的抽板。
优选的，所述导水槽等间距开设在柜体的内侧倾斜下底面上，且导水槽的末端与隔板相连通，并且隔板呈弧形镂空网状结构。
优选的，所述下水口位于隔板的下方中心位置，且下水口的底端通过密封垫与固定帽之间紧密贴合，并且固定帽与柜体之间为拆卸结构。
优选的，所述下接管的形状结构呈“J”字形结构，且下接管与接水箱之间为螺纹连接。
优选的，所述下接管、中间管和抽气筒之间为连通结构，且中间管的俯面结构呈“L”字形结构。
优选的，所述抽气筒与抽杆之间为滑动结构，且抽气筒通过呈“Ω”形结构的箍板螺栓固定在柜体的右侧，并且抽气筒的前后两侧对称设置有搁板。
与现有技术相比，本实用新型的有益效果是：该用于消火栓柜的积水排出装置，便于将消防栓柜内部的积水进行排出，且便于进行安装，便于进行积水的处理，有利于消防栓柜的长期使用；
1.通过等间距开设在柜体倾斜内侧下底面上的导水槽，便于对水进行导流，从而便于加快水流向下水口，且通过柜体内侧壁上粘贴的垫层，便于避免水浸入柜体，有利于加强对柜体的保护；
2.通过固定帽与柜体之间的螺纹连接，便于使得下水口通过密封垫与下接管之间进行连通，从而便于使得水流进下接管的内侧，进而便于水进入接水箱内，以便于通过对接水箱的拆装完成水的处理工作；
3.通过抽杆与抽气筒之间的滑动，便于抽板在抽气筒的内部进行升降，从而便于对下水口的外侧产生吸气作用，进而便于加快水的排出。
附图说明

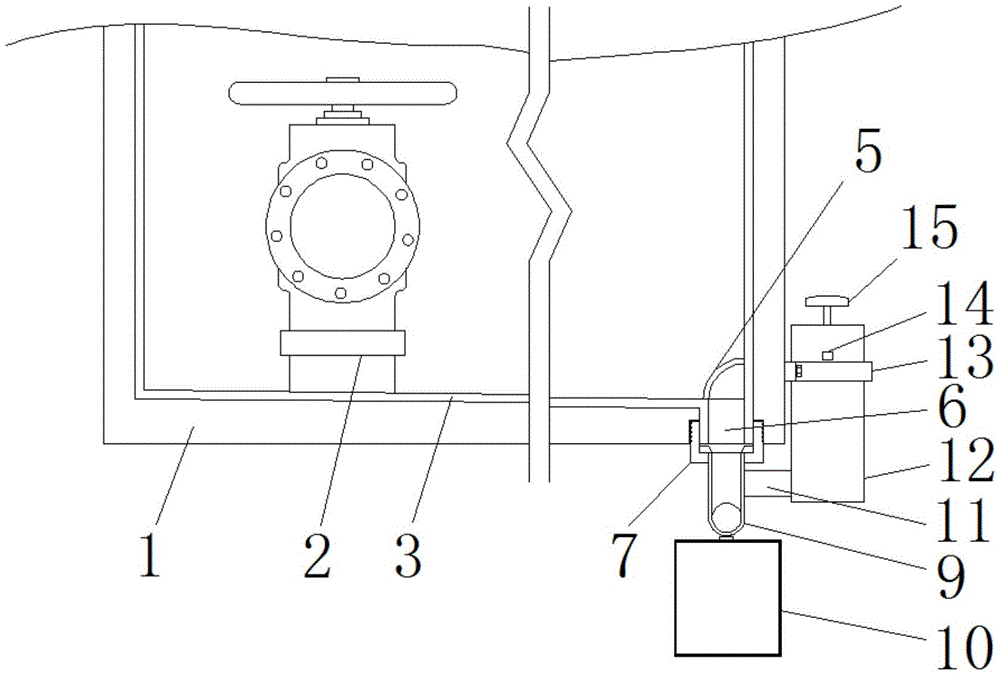

图1为本实用新型正面剖切结构示意图；
图2为本实用新型俯面剖切结构示意图；
图3为本实用新型侧面剖切结构示意图；
图4为本实用新型抽气筒内部结构示意图。
图中：1、柜体；2、栓体；3、垫层；4、导水槽；5、隔板；6、下水口；7、固定帽；8、密封垫；9、下接管；10、接水箱；11、中间管；12、抽气筒；13、箍板；14、搁板；15、抽杆；16、抽板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种用于消火栓柜的积水排出装置，包括柜体1、栓体2、垫层3、导水槽4、隔板5、下水口6、固定帽7、密封垫8、下接管9、接水箱10、中间管11、抽气筒12、箍板13、搁板14、抽杆15和抽板16，柜体1的内部设置有栓体2，且柜体1的内侧壁上粘贴有垫层3，柜体1的内侧底面上开设有导水槽4，且导水槽4的右端设置有位于柜体1的内侧拐角的隔板5，隔板5的下方设置有下水口6，且下水口6的底部外侧连接有固定帽7，固定帽7的内侧安装有密封垫8，且固定帽7的底端连接有下接管9，下接管9的底部安装有接水箱10，且下接管9的末端连接有中间管11，抽气筒12的底部与中间管11的末端相连接，且抽气筒12的顶部外侧设置有箍板13，箍板13的上方设置有位于抽气筒12外侧的搁板14，抽气筒12的顶部贯穿有抽杆15，且抽杆15的底端连接有位于抽气筒12内部的抽板16。
如图1和2中导水槽4等间距开设在柜体1的内侧倾斜下底面上，且导水槽4的末端与隔板5相连通，并且隔板5呈弧形镂空网状结构，便于加快水进入到下水口6内部的速度，下水口6位于隔板5的下方中心位置，且下水口6的底端通过密封垫8与固定帽7之间紧密贴合，并且固定帽7与柜体1之间为拆卸结构，便于下水口6与下接管9之间的连通，避免水的外泄。
如图1和3中下接管9的形状结构呈“J”字形结构，且下接管9与接水箱10之间为螺纹连接，便于进行水的处理，下接管9、中间管11和抽气筒12之间为连通结构，且中间管11的俯面结构呈“L”字形结构，便于使得抽气筒12能够通过中间管11和下接管9对下水口6产生作用，如图4中抽气筒12与抽杆15之间为滑动结构，且抽气筒12通过呈“Ω”形结构的箍板13螺栓固定在柜体1的右侧，并且抽气筒12的前后两侧对称设置有搁板14，便于对抽气筒12进行固定，便于对下水口6的外侧产生吸力，以便于水的快速排出。
工作原理：在使用该用于消火栓柜的积水排出装置时，首先将下接管9通过固定帽7与开设在柜体1内侧的下水口6之间进行连通，使得下水口6与下接管9通过密封垫8进行紧密贴合，避免水的外泄，且将接水箱10与下接管9的底部进行连接，同时将抽气筒12通过呈“Ω”形结构的箍板13螺栓固定至柜体1的右侧面；
在进行消防使用后，栓体2的水阀关闭后，管道中会有水流到柜体1内，通过垫层3避免水进入柜体1的内部，同时通过等间距设置的导水槽4加快水经过倾斜的柜体1的下底面进入到隔板5的内侧，且通过网状的隔板5对水携带的灰尘进行过滤，然后水通过下水口6进入到下接管9的内部，从而进入到接水箱10的内部，以便于收集，同时通过手拉抽杆15，使得抽板16在抽气筒12的内部进行滑动，从而对下水口6的上方进行吸气使用，进而产生风流，有利于水快速向下水口6的内侧流动，且通过下接管9的“U”字形结构，有利于避免水进入中间管11然后进入抽气筒12，便于进行长期使用，进而只用通过将接水箱10拧下，即可对水进行排出，这就是该用于消火栓柜的积水排出装置的整个工作过程，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
