技术领域
本实用新型涉及充电桩技术领域，具体为一种具有保护功能的新能源汽车用充电桩。
背景技术
充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。现有的充电桩大多都是安装在室外的，经常受到阳光的暴晒或者雨淋，容易导致充电桩温度过高或者电子元件受潮，使充电桩内部的电子元件损坏，而且充电桩多数安装在停车位旁边，虽然为车辆充电提供便捷，但是在实际使用时存在着充电桩不能被很好的保护，不具备防撞的功能，同时充电桩影响车辆的停靠，容易造成车辆受到刮伤的现象。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有保护功能的新能源汽车用充电桩，解决了现有的充电桩大多都是安装在室外的，经常受到阳光的暴晒或者雨淋，容易导致充电桩温度过高或者电子元件受潮，使充电桩内部的电子元件损坏，而且充电桩多数安装在停车位旁边，虽然为车辆充电提供便捷，但是在实际使用时存在着充电桩不能被很好的保护，不具备防撞的功能，同时充电桩影响车辆的停靠，容易造成车辆受到刮伤现象的问题。
（二）技术方案
为达到以上目的，本实用新型采取的技术方案是：一种具有保护功能的新能源汽车用充电桩，包括充电箱，所述充电箱内壁的左右两侧面均设置有半导体制冷片，所述充电箱内壁左右两侧面的上方和下方均开设有卡槽，且四个卡槽内均卡接有干燥包，所述充电箱上表面的左右两侧均固定连接有固定块，且两个固定块的上表面均设置有太阳能电池板。
所述充电箱的下表面固定连接有支柱，所述支柱的底端固定连接有底座，所述底座的上表面搭接有固定环，所述固定环通过若干个螺丝固定连接在底座上表面，所述固定环的上表面固定连接有若干个固定杆，且若干个固定杆上均套接有若干个防撞环，且若干个固定杆的顶端均固定连接在连接环的下表面。
所述充电箱的正面设置有充电枪，所述充电箱正面的左侧设置有控制按键，所述充电箱的正面设置有显示屏，所述显示屏位于控制按键的上方，所述充电箱正面的上方设置有状态指示灯，所述充电箱的上表面设置有蓄电池，所述蓄电池的上表面设置有逆变器，所述逆变器的上表面设置有开关。
优选的，所述充电箱左右两侧面对应半导体制冷片的位置均开设有若干个散热孔，且相邻两个散热孔之间的距离相等。
优选的，所述太阳能电池板为倾斜设计，且两个太阳能电池板的相对面固定连接在一起。
优选的，所述底座的上表面开设有若干个安装孔，且若干个安装孔均匀的分布在底座上表面的四周。
优选的，所述防撞环的材质材质为橡胶。
优选的，所述太阳能电池板的输入端通过导线与逆变器的输入端电连接，所述逆变器的输出端通过导线与蓄电池的输入端电连接，所述蓄电池的输出端通过导线与开关的输入端电连接，所述开关的输出端通过导线与半导体制冷片的输入端电连接。
（三）有益效果
本实用新型的有益效果在于：
1、该具有保护功能的新能源汽车用充电桩，通过设置半导体制冷片和干燥包，当两个半导体制冷片通电时，两个半导体制冷片的相对面吸收热量，从而达到降低充电箱内部的温度，在充电箱内外温差较大时，其内部会出现回潮现象，此时干燥包能够吸收充电箱内的水汽，这样避免充电箱内部电路因为温度过高或者受潮而损坏，从而达到了保护充电桩的作用。
2、该具有保护功能的新能源汽车用充电桩，通过设置固定环、螺丝、固定杆、防撞环和连接环，人们通过螺丝可以方便的对固定环进行安装和拆卸，而防撞环使得充电桩具备了防撞击的功能，能有效的对其进行保护，通过设置太阳能电池板，太阳能电池板把太阳能转换成电能，储存在蓄电池内，保证了蓄电池能够为半导体制冷片提供电能，同时太阳能电池板的倾斜设计能够起到遮挡阳光暴晒或者风雨，从而保护了充电箱内部的电子元件。
3、该具有保护功能的新能源汽车用充电桩，通过设置安装孔，人们使用工具可以快速的把底座固定在地面上，从而给人们安装充电桩带来了方便，通过设置散热孔，在两个半导体制冷片通电时，两个半导体制冷片相远离的一面会产生热量，此时通过散热孔能够散发到充电箱外，避免其产生的热量影响充电箱内部的温度，通过设置卡槽，人们可以随时的更换干燥包，避免失效的干燥包无法起到作用，从而保证了充电箱内一直保持干燥状态。
附图说明

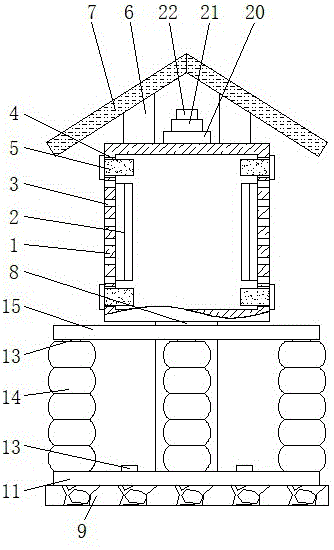

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型正视的结构示意图；
图3为本实用新型固定杆俯视的结构示意图；
图4为本实用新型底座俯视的结构示意图。
图中：1充电箱、2半导体制冷片、3散热孔、4卡槽、5干燥包、6固定块、7太阳能电池板、8支柱、9底座、10安装孔、11固定环、12螺丝、13固定杆、14防撞环、15连接环、16充电枪、17控制按键、18显示屏、19状态指示灯、20蓄电池、21逆变器、22开关。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-4所示，本实用新型提供一种技术方案：一种具有保护功能的新能源汽车用充电桩，包括充电箱1，充电箱1内壁的左右两侧面均设置有半导体制冷片2，充电箱1左右两侧面对应半导体制冷片2的位置均开设有若干个散热孔3，且相邻两个散热孔3之间的距离相等，通过设置散热孔3，在两个半导体制冷片2通电时，两个半导体制冷片2相远离的一面会产生热量，此时通过散热孔3能够散发到充电箱1外，避免其产生的热量影响充电箱1内部的温度，充电箱1内壁左右两侧面的上方和下方均开设有卡槽4，通过设置卡槽4，人们可以随时的更换干燥包5，避免失效的干燥包5无法起到作用，从而保证了充电箱1内一直保持干燥状态，且四个卡槽4内均卡接有干燥包5，通过设置半导体制冷片2和干燥包5，当两个半导体制冷片2通电时，两个半导体制冷片2的相对面吸收热量，从而达到降低充电箱1内部的温度，在充电箱1内外温差较大时，其内部会出现回潮现象，此时干燥包5能够吸收充电箱1内的水汽，这样避免充电箱1内部电路因为温度过高或者受潮而损坏，从而达到了保护充电桩的作用，充电箱1上表面的左右两侧均固定连接有固定块6，且两个固定块6的上表面均设置有太阳能电池板7，太阳能电池板7为倾斜设计，且两个太阳能电池板7的相对面固定连接在一起，通过设置太阳能电池板7，太阳能电池板7把太阳能转换成电能，储存在蓄电池20内，保证了蓄电池20能够为半导体制冷片2提供电能，同时太阳能电池板7的倾斜设计能够起到遮挡阳光暴晒或者风雨，从而保护了充电箱1内部的电子元件。
充电箱1的下表面固定连接有支柱8，支柱8的底端固定连接有底座9，底座9的上表面开设有若干个安装孔10，且若干个安装孔10均匀的分布在底座9上表面的四周，通过设置安装孔10，人们使用工具可以快速的把底座9固定在地面上，从而给人们安装充电桩带来了方便，底座9的上表面搭接有固定环11，固定环11通过若干个螺丝12固定连接在底座9上表面，固定环11的上表面固定连接有若干个固定杆13，且若干个固定杆13上均套接有若干个防撞环14，防撞环14的材质材质为橡胶，且若干个固定杆13的顶端均固定连接在连接环15的下表面，通过设置固定环11、螺丝12、固定杆13、防撞环14和连接环15，人们通过螺丝12可以方便的对固定环11进行安装和拆卸，而防撞环14使得充电桩具备了防撞击的功能，能有效的对其进行保护。
充电箱1的正面设置有充电枪16，充电箱1正面的左侧设置有控制按键17，充电箱1的正面设置有显示屏18，显示屏18位于控制按键17的上方，通过设置控制按键17和显示屏18，人们根据显示屏18显示的信息，能够通过控制按键17对电动汽车进行充电，充电箱1正面的上方设置有状态指示灯19，通过状态指示灯19，能够清楚的显示出充电的进程，方便人们观察，充电箱1的上表面设置有蓄电池20，蓄电池20的上表面设置有逆变器21，逆变器21的上表面设置有开关22，太阳能电池板7的输入端通过导线与逆变器21的输入端电连接，逆变器21的输出端通过导线与蓄电池20的输入端电连接，蓄电池20的输出端通过导线与开关22的输入端电连接，开关22的输出端通过导线与半导体制冷片2的输入端电连接。
本实用新型的操作步骤为：
S1、使用时，人们通过底座9把充电桩固定安装到需要安装的地面上，再使用螺丝12把固定环11安装在底座9上，使得防撞环14位于充电桩的四周；
S2、然后把充电枪16从充电箱1上拔出，再把充电枪16插入到需要充电的电动汽车充电口内，通过控制按键17控制充电桩，对电动汽车进行充电操作即可；
S3、最后，太阳能电池板7吸收太阳能转换成电能储存在蓄电池20内，此时通过开关22控制两个半导体制冷片2启动，两个半导体制冷片2相对面吸收热量，给充电箱1内进行降温，而两个半导体相远离的一面制热会从散热孔3排出。
以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
