技术领域
本实用新型涉及一种保护架，具体为一种暖水瓶放置保护架。
背景技术
暖水壶是日常用品，外面有竹篾、铁皮、塑料等做成的壳，内装瓶胆，瓶胆由双层玻璃制成，夹层中的两面镀上银、铝和铜等金属，中间抽成真空，瓶口有塞子，可以在较长时间内保持瓶内的温度，盛热水的通常叫暖水瓶，盛冷食的通常叫冰瓶。
目前，暖水瓶大多用于大学宿舍或者员工宿舍等集体居住场所，学生宿舍等集体居住场所大多为四人间或者六人间，由于宿舍空间有限，多个暖水瓶摆放不整齐不仅会占用大量空间并且随意摆放容易与人发生碰撞进而容易造成暖水瓶倾倒损坏。因此我们对此做出改进，提出一种暖水瓶放置保护架。
实用新型内容
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种暖水瓶放置保护架，包括底板和防护架，所述底板两侧的中部均固定连接有卡块，两个所述卡块正面和背面的中部均开设有凹槽，所述底板顶端和底端的中部均开设有与卡块形状相适配的卡槽，所述卡槽内部的两侧均开设有圆槽，两个所述圆槽的内部均设置有拼接机构，所述拼接机构包括伸缩杆、设置在伸缩杆外部的复位弹簧和半球体，所述伸缩杆的一端与圆槽内部的一侧固定连接，所述伸缩杆的另一端固定连接有半球体，所述底板顶端的中部固定安装有防护架，所述防护架的中部等弧等间距开设有四个圆孔，四个所述圆孔的内部设置有固定机构，所述固定机构包括四个活动杆和分别设置在四个活动杆外部的四个拉伸弹簧，四个所述活动杆分别设置在四个圆孔的内部。
作为本实用新型的一种优选技术方案，所述复位弹簧的一端与伸缩杆的一端固定连接，所述复位弹簧的另一端与半球体的一侧固定连接。
作为本实用新型的一种优选技术方案，所述底板底端的四角均固定连接有支撑块，底板顶端的中部开设有位于防护架内部的环形槽，所述环形槽底端的中部开设有若干个等距分布的通孔。
作为本实用新型的一种优选技术方案，所述拉伸弹簧的一端与防护架的外部固定连接，所述拉伸弹簧的另一端与活动杆的端部固定连接。
作为本实用新型的一种优选技术方案，所述活动杆的端部贯穿并延伸至防护架的内部且固定连接有圆台块，所述圆台块远离活动杆的一端设有橡胶保护垫。
作为本实用新型的一种优选技术方案，所述防护架的侧壁上开设有矩形孔。
本实用新型的有益效果是：
1、该种暖水瓶放置保护架，通过拼接机构，使另一个底板上的卡块进入卡槽的内部后可以推动两个半球体向两侧移动，并当凹槽移动到半球体位置时，半球体可以在复位弹簧恢复力的作用下插入凹槽的内部，固定卡块，进而使两个底板拼接在一起，从而使多个暖水瓶分别放入多个防护架的内部后可以拼接在一起，整齐的摆放，减小占用空间。
2、该种暖水瓶放置保护架，通过固定机构，使不同直径的暖水瓶进入防护架的内部后，四个活动杆可以受到拉伸弹簧的恢复力，进而使四个活动杆端部上的圆台块可以夹持暖水瓶，使暖水瓶不易脱离防护架，并配合防护架，使暖水瓶不易倾倒，稳定性强，并且适用范围广。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

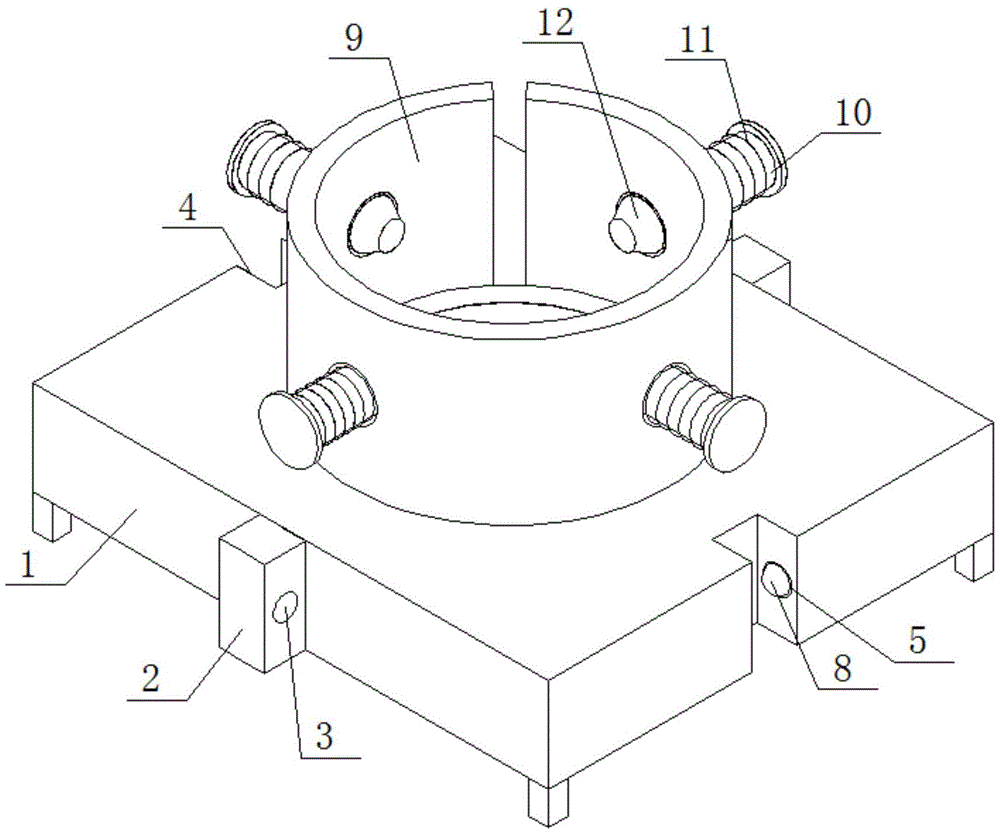

图1是本实用新型一种暖水瓶放置保护架的结构示意图；
图2是本实用新型一种暖水瓶放置保护架的俯视结构示意图；
图3是本实用新型一种暖水瓶放置保护架的底板截面结构示意图。
图中：1、底板；2、卡块；3、凹槽；4、卡槽；5、圆槽；6、伸缩杆；7、复位弹簧；8、半球体；9、防护架；10、活动杆；11、拉伸弹簧；12、圆台块；13、通孔。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
实施例：如图1、图2和图3所示，本实用新型一种暖水瓶放置保护架，包括底板1和防护架9，底板1两侧的中部均固定连接有卡块2，两个卡块2正面和背面的中部均开设有凹槽3，底板1顶端和底端的中部均开设有与卡块2形状相适配的卡槽4，卡槽4内部的两侧均开设有圆槽5，两个圆槽5的内部均设置有拼接机构，拼接机构包括伸缩杆6、设置在伸缩杆6外部的复位弹簧7和半球体8，伸缩杆6的一端与圆槽5内部的一侧固定连接，伸缩杆6的另一端固定连接有半球体8，底板1顶端的中部固定安装有防护架9，防护架9的中部等弧等间距开设有四个圆孔，四个圆孔的内部设置有固定机构，固定机构包括四个活动杆10和分别设置在四个活动杆10外部的四个拉伸弹簧11，四个活动杆10分别设置在四个圆孔的内部。
其中，复位弹簧7的一端与伸缩杆6的一端固定连接，复位弹簧7的另一端与半球体8的一侧固定连接，通过复位弹簧7，使另一个底板1上的卡块2进入卡槽4的内部后可以推动两个半球体8向两侧移动，并当凹槽3移动到半球体8位置时，半球体8可以在复位弹簧7恢复力的作用下插入凹槽3的内部，固定卡块2，进而使两个底板1拼接在一起。
其中，底板1底端的四角均固定连接有支撑块，底板1顶端的中部开设有位于防护架9内部的环形槽，环形槽底端的中部开设有若干个等距分布的通孔13，通过环形槽和通孔13，使防护架9内部的暖水瓶有水渗出时可以通过环形槽和通孔13排出，不会堆积在防护架9的内部。
其中，拉伸弹簧11的一端与防护架9的外部固定连接，拉伸弹簧11的另一端与活动杆10的端部固定连接，通过拉伸弹簧11，使不同直径的暖水瓶进入防护架9的内部后，四个活动杆10可以受到拉伸弹簧11的恢复力，进而使四个活动杆10端部上的圆台块12可以夹持暖水瓶，使暖水瓶不易脱离防护架9，稳定性强，并且适用范围广。
其中，活动杆10的端部贯穿并延伸至防护架9的内部且固定连接有圆台块12，圆台块12远离活动杆10的一端设有橡胶保护垫，通过圆台块12的侧面，使人们可以不拉动四个活动杆10，便可以将暖水瓶按入防护架9的内部，并且通过圆台块12上的橡胶保护垫，增大了暖水瓶表面与圆台块12之间的摩擦力，使四个圆台块12夹住暖水瓶后，暖水瓶不易脱离四个圆台块12。
其中，防护架9的侧壁上开设有矩形孔，通过矩形孔，使暖水瓶放入防护架9的内部时，暖水瓶的把手可以放入矩形孔中，使暖水瓶的把手不会影响暖水瓶放入防护架9的内部。
工作时，首先将暖水瓶放入防护架9的内部，随着暖水瓶的伸入，暖水瓶的底端通过四个圆台的侧面推动四个活动杆10向外侧移动，并拉伸四个拉伸弹簧11，当暖水瓶的底部与底板1的顶部接触后，四个活动杆10上的圆台块12在四个拉伸弹簧11恢复力的作用下夹住暖水瓶的外壁，将另一个底板1上的卡块2插入其中一个卡槽4的内部，随着卡块2的伸入，卡块2的一端推动卡槽4内部的两个半球体8分别向两个圆槽5的内部移动，当卡块2的一端与卡槽4的内侧贴合时，卡块2上的两个凹槽3分别移动至两个半球体8处，两个半球体8在两个复位弹簧7恢复力的作用下分别插入两个凹槽3的内部，使卡块2固定卡槽4的内部，实现两个底板1的拼接，当两个底板1之间需要分离时，用力拉动两个底板1，使其向相反方向移动，由于半球体8的形状，半球体8向圆槽5的内部移动，脱离凹槽3的内部，进而使一个底板1上的卡块2脱离另一个底板1上卡槽4的内部，使两个底板1分离，当暖水瓶需要取出时，用力向上拉拔暖水瓶，使暖水瓶向上移动，并且四个圆台块12在暖水瓶的外壁上滑动，暖水瓶移动出防护架9的内部后，四个圆台块12在四个拉伸弹簧11恢复力的作用下向防护架9的内部移动。
最后应说明的是：在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
