技术领域
本实用新型涉及压底机技术领域，尤其涉及一种压底机的上料装置。
背景技术
制鞋工业中，压底过程是其中一个重要的工序，受到我国现阶段制鞋行业生产水平的限制,大部分的制鞋厂的压底工序均人采用人工操作。
现有技术中的压底机上料时，大多采用人工上料，需要人工一个一个的取出，因此人工效率不高；还有些自动化设备在上料时，不进行防护，也不进行限位，导致在上料的过程中会出现鞋底掉落和摆放不正的情况发生，同样影响后续的压底工作。
为此，我们提出一种压底机的上料装置来解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在上料不防护，鞋底易掉落的缺点，而提出的一种压底机的上料装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种压底机的上料装置，包括底板，所述底板的下端固定连接有多根支撑杆，所述底板内第一开槽，所述底板内位于第一开槽两侧均设有第二开槽，两个所述第二开槽之间均转动连接有转动轴，所述底板的右端固定连接有电机，所述电机与其中一根转动轴同轴固定连接，两根所述转动轴之间通过传动机构传动连接，所述底板的上侧壁设有第一固定块，两个所述第二开槽内设有对第一固定块进行调节的调节机构，所述第一固定块内设有对鞋底进行固定的固定机构。
优选地，所述传动机构包括与两根转动轴位于第一开槽内的部分同轴固定连接的传动轮，两个所述传动轮之间通过传动皮带传动连接。
优选地，所述调节机构包括与上侧转动轴位于第二开槽内的部分同轴固定连接有齿轮，两个所述第二开槽内均滑动连接有齿条，两根所述齿条分别与两个齿轮相啮合，两根所述齿条的上侧壁均与第一固定块固定连接。
优选地，两个所述第二开槽相互远离的一侧侧壁上均设有滑槽，两个所述滑槽内均设有与之相匹配的滑块，两根所述齿条相互远离的一侧侧壁上固定连接有连接块，两块所述滑块分别与两块连接块固定连接。
优选地，所述固定机构包括设置在第一固定块内左右两侧的开口，两个所述开口内上下侧壁上均固定连接有第二固定块，两个所述开口的底部均贯穿设有活动杆，两根所述活动杆位于开口内的部分均固定连接有卡块，两块所述第二固定块内均与卡块相匹配的卡槽，两根所述活动杆相互靠近的一端均固定连接有固定板，所述开口底部和与其靠近的两块第二固定块之间固定连接有弹簧。
优选地，所述电机为步进电机。
与现有技术相比，本实用新型的有益效果为：通过设置固定机构，可以在上料过程中对鞋底进行限位，防止其掉落，配合传动机构与步进电机，可以实现第一固定块在上完料后回到起始的位置。
附图说明

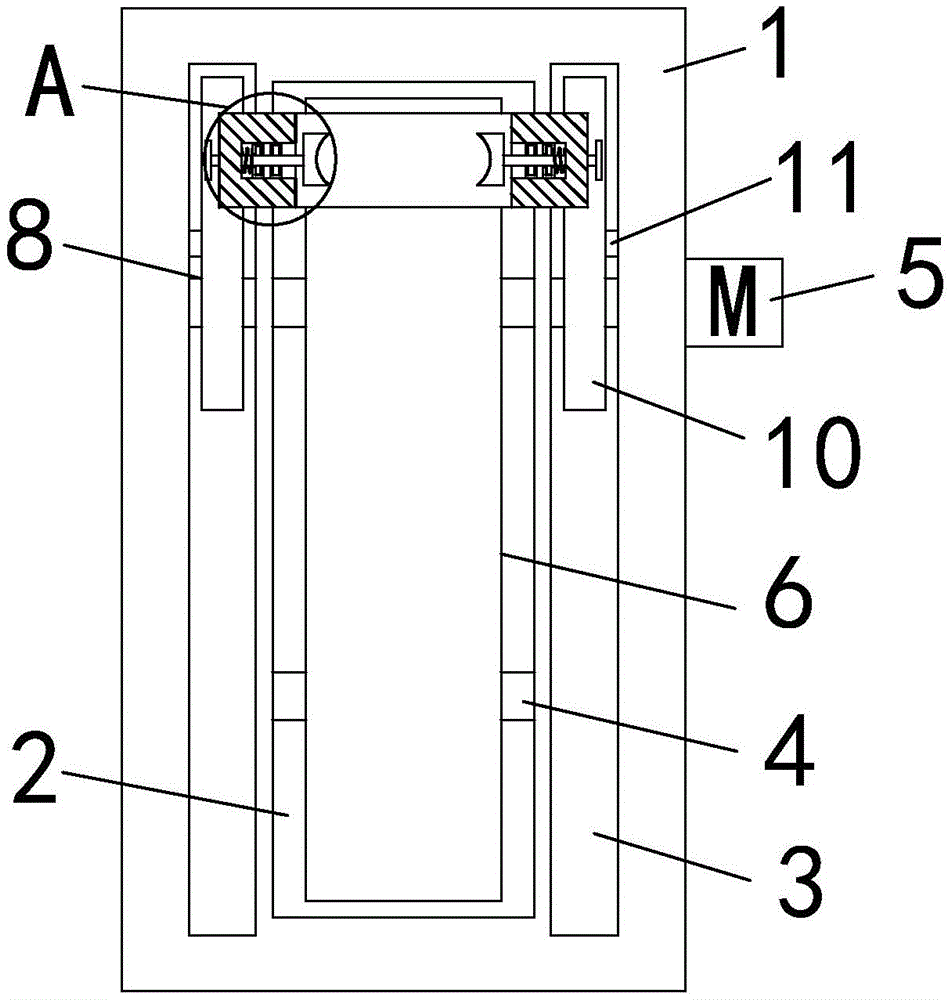

图1为本实用新型提出的一种压底机的上料装置的结构透视图；
图2为图1中A处放大结构示意图；
图3为本实用新型提出的一种压底机的上料装置的外部结构示意图。
图中：1底板、2第一开槽、3第二开槽、4转动轴、5电机、6传动机构、7第一固定块、8调节机构、9固定机构、10齿条、11连接块、12第二固定块、13活动杆、14卡块、15固定板、16弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种压底机的上料装置，包括底板1，底板1的下端固定连接有多根支撑杆，底板1内第一开槽2，底板1内位于第一开槽2两侧均设有第二开槽3，两个第二开槽3之间均转动连接有转动轴4，底板1的右端固定连接有电机5，具体的，电机5为步进电机，该步进电机的型号为20BYG250-33，转动周期为1分钟，转动20秒后，停转40秒后，进行回转，将成品返回初始位置进行包装，电机5与其中一根转动轴4同轴固定连接，两根转动轴4之间通过传动机构6传动连接，具体的，传动机构6包括与两根转动轴4位于第一开槽2内的部分同轴固定连接的传动轮，两个传动轮之间通过传动皮带传动连接，具体的，传动机构6可以将次品放置在传动皮带上进行回收。
本实用新型中，底板1的上侧壁设有第一固定块7，两个第二开槽3内设有对第一固定块7进行调节的调节机构8，需要说明的是，调节机构8包括与上侧转动轴4位于第二开槽3内的部分同轴固定连接有齿轮，两个第二开槽3内均滑动连接有齿条10，值得一提的是，两个第二开槽3相互远离的一侧侧壁上均设有滑槽，两个滑槽内均设有与之相匹配的滑块，两根齿条10相互远离的一侧侧壁上固定连接有连接块11，两块滑块分别与两块连接块11固定连接，两根齿条10分别与两个齿轮相啮合，两根齿条10的上侧壁均与第一固定块7固定连接。
本实用新型中，第一固定块7内设有对鞋底进行固定的固定机构9，需要注意的是，固定机构9包括设置在第一固定块7内左右两侧的开口，两个开口内上下侧壁上均固定连接有第二固定块12，两个开口的底部均贯穿设有活动杆13，两根活动杆13位于开口内的部分均固定连接有卡块14，两块第二固定块12内均与卡块14相匹配的卡槽，两根活动杆13相互靠近的一端均固定连接有固定板15，开口底部和与其靠近的两块第二固定块12之间固定连接有弹簧16。
本实用新型在使用时，将需要加工的鞋底放置在第一固定块7内，接着拉动两根活动杆13，通过卡块14与卡槽，配合弹簧16将鞋底进行固定，接着打开电机5，电机5带动其中一根转动轴4转动，通过传动轮与传动皮带带动另一根转动轴4转动，实现传动的效果，同时上侧的转动轴4带动齿轮转动，齿轮带动齿条10移动，齿条10带动第一固定块7移动，完成上料，配合步进电机，可以实现上完料回到初始位置的效果。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
