技术领域
本实用新型涉及电子技术领域，具体为一种应用于电子领域的防水柱。
背景技术
人们的生活离不开电力，随着国家近年来越来越重视环境保护，国家开始大力推广清洁能源，电力作为清洁能源变得越来越重要，电力使用范围广泛，电力离不开电子元件，而电子元件一般放置于防水柱中，但是现在大部分应用于电子领域的防水柱，防水效果一般，雨水稍多就会失效，如果多层封闭，虽然防水效果好，但是不透气，电子元件工作中产生的热能挥散不出去，电子元件长期处于该环境中容易老化，不仅影响使用寿命，还容易引发火灾，不能随着环境实际的情况进行调节。针对上述问题，在原有的应用于电子领域的防水柱基础上进行创新设计。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种应用于电子领域的防水柱，解决了现在大部分应用于电子领域的防水柱，防水效果一般，雨水稍多就会失效，如果多层封闭，虽然防水效果好，但是不透气，电子元件工作中产生的热能挥散不出去，电子元件长期处于该环境中容易老化，不仅影响使用寿命，还容易引发火灾，不能随着环境实际的情况进行调节的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种应用于电子领域的防水柱，包括底座和伸缩支杆，所述底座的底部两侧和表面分别固定有主杆和连接块，且第一连接块上贯穿安装有转轴A，所述伸缩支杆的两端分别与转轴A和转轴B相互连接，且转轴B上焊接的连接杆的下端与挡块的上端相互连接，所述底座的上方焊接的长杆上开设有长槽A，且长槽A的底部与薄膜相互连接，所述长杆的内部贯穿安装有框体，且框体的内侧壁与薄膜的上端相互连接，所述长杆上贯穿安装的短杆与框体相互焊接，所述底座的上方固定安装有防水柱本体，且防水柱本体的上方安装有盒盖，并且防水柱本体的内部分别开设有凹槽A和凹槽B，所述盒盖的底部固定焊接有凸块A，且盒盖的底部与凸块B的顶部相互连接，并且凸块B位于凸块A的内侧，同时盒盖的底部开设有矩形槽，所述长杆上开设有长槽B的内部安装有短杆。
优选的，所述伸缩支杆通过转轴A与底座上的连接块组成转动结构，且该转动结构的转动角度范围为0-180°，并且该转动结构关于底座的中心对称共设置有四组。
优选的，所述连接杆通过转轴B与伸缩支杆组成转动结构，且连接杆上的挡块的纵截面呈“凹”字形，并且挡块的位置与框体的位置相互对应，同时挡块与框体卡槽连接。
优选的，所述框体通过长槽A与长杆组成滑动结构，且长槽A的横截面呈“L”字形。
优选的，所述短杆通过长槽B与长杆组成滑动结构，且长槽B与长槽A相互连通，位置相互对应，并且该滑动结构关于底座的中心对称共设置有四组。
优选的，所述盒盖通过凸块A和凸块B分别与防水柱本体上的凹槽A和凹槽B卡槽连接，且凸块A和凸块B的横截面均呈“圆环”形状，并且凸块B的高度大于凸块A的高度，同时防水柱本体的横截面面积小于框体的内部横截面面积。
优选的，所述矩形槽与长杆卡槽连接，且矩形槽关于盒盖的中心对称共设置有四个，并且盒盖横截面面积大于底座的横截面面积，同时防水柱本体为中空结构。
(三)有益效果
本实用新型提供了一种应用于电子领域的防水柱。具备以下有益效果：
(1)、该应用于电子领域的防水柱，通过盒盖与防水柱本体卡槽连接，凸块A和凸块B的设置，使得防水效果更好，伸缩支杆与防水柱本体组成的转动结构，伸缩支杆上的挡块支撑起该装置，使该装置稳定性效果更好。
(2)、该应用于电子领域的防水柱，通过框体上连接的薄膜，薄膜为多层防水膜，可以进一步的为防水柱本体内部的电子元件起到防水保护的作用，框体与长杆组成的滑动结构，可以随着环境的实际情况进行调整，当雨水较少且温度较高时，可以将框体滑到底部，薄膜不会阻挡该装置散热，使得散热效果更好，操作简单，针对性强。
(3)、该应用于电子领域的防水柱，通过挡块与伸缩支杆组成的转动结构，挡块卡住框体，挡块与伸缩支杆支撑起框体，使得框体稳定，防止框体滑落，从而使得该装置防水效果更加好。
附图说明

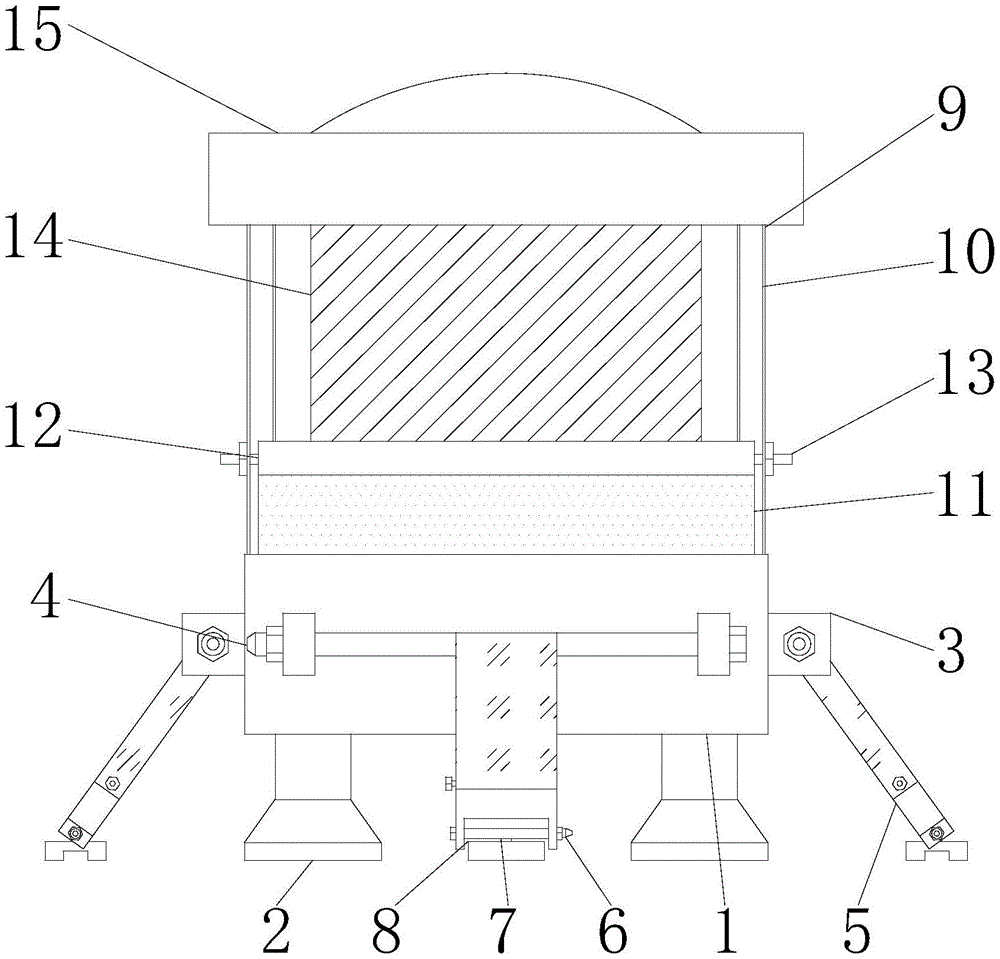

图1为本实用新型正面展开剖视结构示意图；
图2为本实用新型俯视局部结构示意图；
图3为本实用新型正面闭合结构示意图；
图4为本实用新型防水柱本体与盒盖连接关系剖视正面结构示意图；
图5为本实用新型框体与长杆连接关系俯视局部剖视结构示意图。
图中：1、底座；2、主杆；3、连接块；4、转轴A；5、伸缩支杆；6、转轴B；7、连接杆；8、挡块；9、长杆；10、长槽A；11、薄膜；12、框体；13、短杆；14、防水柱本体；15、盒盖；16、凹槽A；17、凹槽B；18、凸块A；19、凸块B；20、矩形槽；21、长槽B。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-5所示，本实用新型提供一种技术方案：一种应用于电子领域的防水柱，包括底座1、主杆2、连接块3、转轴A4、伸缩支杆5、转轴B6、连接杆7、挡块8、长杆9、长槽A10、薄膜11、框体12、短杆13、防水柱本体14、盒盖15、凹槽A16、凹槽B17、凸块A18、凸块B19、矩形槽20和长槽B21，底座1的底部两侧和表面分别固定有主杆2和连接块3，且第一连接块3上贯穿安装有转轴A4，伸缩支杆5的两端分别与转轴A4和转轴B6相互连接，且转轴B6上焊接的连接杆7的下端与挡块8的上端相互连接，底座1的上方焊接的长杆9上开设有长槽A10，且长槽A10的底部与薄膜11相互连接，长杆9的内部贯穿安装有框体12，且框体12的内侧壁与薄膜11的上端相互连接，长杆9上贯穿安装的短杆13与框体12相互焊接，底座1的上方固定安装有防水柱本体14，且防水柱本体14的上方安装有盒盖15，并且防水柱本体14的内部分别开设有凹槽A16和凹槽B17，盒盖15的底部固定焊接有凸块A18，且盒盖15的底部与凸块B19的顶部相互连接，并且凸块B19位于凸块A18的内侧，同时盒盖15的底部开设有矩形槽20，长杆9上开设有长槽B21的内部安装有短杆13；
伸缩支杆5通过转轴A4与底座1上的连接块3组成转动结构，且该转动结构的转动角度范围为0-180°，并且该转动结构关于底座1的中心对称共设置有四组，伸缩支杆5和挡块8可以支撑起该装置，使得该装置更加稳定；
连接杆7通过转轴B6与伸缩支杆5组成转动结构，且连接杆7上的挡块8的纵截面呈“凹”字形，并且挡块8的位置与框体12的位置相互对应，同时挡块8与框体12卡槽连接，挡块8可以支撑起框体12，防止框体12滑落；
框体12通过长槽A10与长杆9组成滑动结构，且长槽A10的横截面呈“L”字形，从而调节框体12的位置，以至于改变薄膜11的遮挡高度；
短杆13通过长槽B21与长杆9组成滑动结构，且长槽B21与长槽A10相互连通，位置相互对应，并且该滑动结构关于底座1的中心对称共设置有四组，短杆13可以随着框体12一同上下移动，短杆13可以固定框体12的位置；
盒盖15通过凸块A18和凸块B19分别与防水柱本体14上的凹槽A16和凹槽B17卡槽连接，且凸块A18和凸块B19的横截面均呈“圆环”形状，并且凸块B19的高度大于凸块A18的高度，同时防水柱本体14的横截面面积小于框体12的内部横截面面积，盒盖15与防水柱本体14的双层卡槽连接结构，可以使该装置防水效果更好；
矩形槽20与长杆9卡槽连接，且矩形槽20关于盒盖15的中心对称共设置有四个，并且盒盖15横截面面积大于底座1的横截面面积，同时防水柱本体14为中空结构，盒盖15安装于长杆9的上端，使得盒盖15更加稳定。
使用时，当需要安装该装置时，先将电子元件放置在防水柱本体14的内部，再将盒盖15通过其上的凸块A18和凸块B19分别与防水柱本体14上的凹槽A16和凹槽B17卡槽连接，同时盒盖15上的矩形槽20与其对应位置的长杆9的上端卡槽连接，此时盒盖15位于防水柱本体14的上方，且盒盖15将防水柱本体14密封，将该装置的主杆2放置在地面上，再拧松转轴A4上的螺纹拧紧件，拉动伸缩支杆5使其通过转轴A4与连接块3发生转动，当伸缩支杆5转动到合适的位置后，再拧松转轴B6上的螺纹拧紧件，拉动挡块8，挡块8通过连接杆7与伸缩支杆5上的转轴B6发生转动，挡块8的底部与地面水平后，再拧紧转轴B6，固定住挡块8，拧松伸缩支杆5上的螺纹杆，拉动伸缩支杆5使其延长，伸缩支杆5的下端连同转轴B6和挡块8一同运动，当挡块8的底部与地面贴合后，再拧松伸缩支杆5上的螺纹杆，固定住伸缩支杆5，此时装置稳定放置于地面，当环境中水分较多时，拧松短杆13上的螺栓，拉动框体12，框体12通过长槽A10在长杆9上滑动，框体12拉动其上连接的薄膜11，薄膜11随之展开，薄膜11的另一端随着框体12用向上运动，薄膜11遮挡住防水柱本体14，框体12上的短杆13一同在长杆9上的长槽B21的内部滑动，当框体12到达合适的位置后，再拧紧短杆13上的螺栓，固定住框体12，框体12上连接的薄膜11，薄膜11为多层防水塑料膜组成，是市面上已有且常见的，故不在此多做叙述，薄膜11遮住防水柱本体14，使得该装置防水效果更好；
当需要进一步的对框体12的稳定性进行提高时，可以拧松转轴A4上的螺纹拧紧件，拉动伸缩支杆5使其向上转动，当伸缩支杆5转动至合适的角度后，再拧紧伸缩支杆5上的螺纹拧紧件，固定住伸缩支杆5，再拧松转轴B6上的螺纹拧紧件，转动挡块8，使得挡块8卡住框体12的下端，再拧紧转轴B6上的螺纹拧紧件，固定住挡块8，此时挡块8和伸缩支杆5支撑起框体12，使得框体12更加稳定，避免雨水的冲击造成框体12松动的情况出现，同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
综上可得，该应用于电子领域的防水柱，通过盒盖15与防水柱本体14卡槽连接，凸块A18和凸块B19，使得防水效果更好，伸缩支杆5与防水柱本体14组成的转动结构，伸缩支杆5上的挡块8支撑起该装置，使该装置稳定性效果更好，通过框体12上连接的薄膜11，薄膜11为多层防水膜，可以进一步的为防水柱本体14内部的电子元件起到防水保护的作用，框体12与长杆9组成的滑动结构，可以随着环境的实际情况进行调整，当雨水较少且温度较高时，可以将框体12滑到底部，薄膜11不会阻挡该装置散热，使得散热效果更好，操作简单，针对性强，通过挡块8与伸缩支杆5组成的转动结构，挡块8卡住框体12，挡块8与伸缩支杆5支撑起框体12，使得框体12稳定，防止框体12滑落，从而使得该装置防水效果更加好。
