技术领域
本实用新型涉及配电箱技术领域，尤其涉及一种配电箱的散热结构。
背景技术
配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路，配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。
现有的配电箱在使用过程中存在以下缺点：
第一、因配电箱内的电器元件较多，在外界温度过高的情况下使用，容易导致配电箱内部温度升高，从而会对配电箱内部的电器元件的使用寿命造成影响；
第二、仅通过使用散热风机或是散热孔进行散热，散热效率过慢。
实用新型内容
本实用新型的目的是为了解决现有技术中因配电箱内的电器元件较多，在外界温度过高的情况下使用，容易导致配电箱内部温度升高，从而会对配电箱内部的电器元件的使用寿命造成影响的问题，而提出的一种配电箱的散热结构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种配电箱的散热结构，包括配电箱本体，所述配电箱本体的左右两侧均开设有多个均匀分布的百叶散热孔，所述配电箱本体的顶部固定连接有散热机构；
所述散热机构包括与配电箱本体顶部固定连接有第一旋转电机，所述第一旋转电机的输出端固定连接有线盘，所述线盘上绕接有两条拉绳，所述拉绳远离线盘的一端固定连接有拉环，所述拉环的底部固定连接有连接板，所述连接板的底部固定连接有封口板，所述配电箱本体的左右两侧均开设有与封口板相对应的开口，所述连接板的侧壁固定连接有滑块，所述配电箱本体的左右两内侧壁均开设有与滑块匹配连接的滑槽，所述滑块的顶部固定连接有弹簧，所述弹簧远离滑块的一端与滑槽的顶部固定连接。
优选的，所述封口板的侧壁固定连接有密封垫。
优选的，所述配电箱本体内固定连接有两个对称分布的定滑轮，所述拉绳绕接在定滑轮上。
优选的，所述配电箱本体左右两侧开口内均固定连接有防尘网。
优选的，两个所述封口板相对的一侧均固定连接有固定筒，所述固定筒内固定连接有第二旋转电机，所述第二旋转电机的输出端固定连接有旋转叶片。
优选的，所述固定筒远离封口板的一端固定连接有广口罩。
与现有技术相比，本实用新型提供了一种配电箱的散热结构，具备以下有益效果：
该配电箱的散热结构，通过设置有散热机构，在需要对配电箱本体内的电器元件进行散热时，启动第一旋转电机和第二旋转电机，第二旋转电机带动旋转叶片转动，旋转叶片进行吹风，风经过广口罩时，扩大出风面积，第一旋转电机带动线盘转动，线盘拉动两条拉绳，两条拉绳在定滑轮上滑动，并拉动拉环，拉环拉动连接板，连接板拉动滑块，使滑块在滑槽内滑动，滑块挤压弹簧，使弹簧向内收缩，连接板拉动封口板，将封口板向上拉动，使配电箱本体上的开口打开，增大配电箱本体的进风面积，通过增大配电箱本体的散热面积和旋转叶片产生的风力，能够方便提高对配电箱本体内电器元件的散热效率，从而提高了配电箱本体内电器元件的使用寿命。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型能够方便提高对配电箱本体内电器元件的散热效率，从而提高了配电箱本体内电器元件的使用寿命。
附图说明

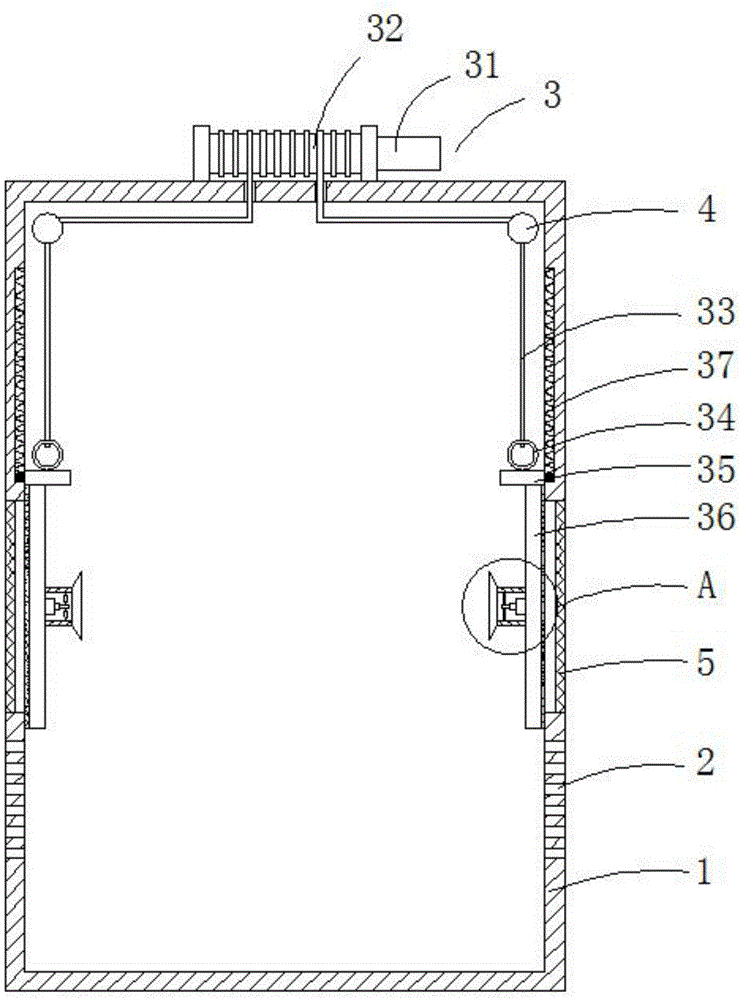

图1为本实用新型提出的一种配电箱的散热结构的结构示意图；
图2为本实用新型提出的一种配电箱的散热结构A部分的结构示意图。
图中：1配电箱本体、2百叶散热孔、3散热机构、31第一旋转电机、32线盘、33拉绳、34拉环、35连接板、36封口板、37弹簧、4定滑轮、5防尘网、6固定筒、7第二旋转电机、8旋转叶片、9广口罩。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
参照图1-2，一种配电箱的散热结构，包括配电箱本体1，配电箱本体1的左右两侧均开设有多个均匀分布的百叶散热孔2，配电箱本体1的顶部固定连接有散热机构3；
散热机构3包括与配电箱本体1顶部固定连接有第一旋转电机31，第一旋转电机31的输出端固定连接有线盘32，线盘32上绕接有两条拉绳33，拉绳33远离线盘32的一端固定连接有拉环34，拉环34的底部固定连接有连接板35，连接板35的底部固定连接有封口板36，配电箱本体1的左右两侧均开设有与封口板36相对应的开口，连接板35的侧壁固定连接有滑块，配电箱本体1的左右两内侧壁均开设有与滑块匹配连接的滑槽，滑块的顶部固定连接有弹簧37，弹簧37远离滑块的一端与滑槽的顶部固定连接，能够方便提高对配电箱本体1内电器元件的散热效率，从而提高了配电箱本体1内电器元件的使用寿命。
封口板36的侧壁固定连接有密封垫，能够方便增加封口板36的密封性。
配电箱本体1内固定连接有两个对称分布的定滑轮4，拉绳33绕接在定滑轮4上，能够方便时拉绳33滑动。
配电箱本体1左右两侧开口内均固定连接有防尘网5，能够有效的防止灰尘进入配电箱本体1内。
两个封口板36相对的一侧均固定连接有固定筒6，固定筒6内固定连接有第二旋转电机7，第二旋转电机7的输出端固定连接有旋转叶片8，能够方便对配电箱本体内进行吹风，加速将电器元件产生的热量吹走。
固定筒6远离封口板36的一端固定连接有广口罩9，能够方便扩大旋转叶片8的吹风面积。
第一旋转电机31和第二旋转电机7均通过控制开关与外部电源电性连接，能够保证在工作时得到供电量的支持，此电性连接为现有技术，且属于本领域人员惯用技术手段，因此不加以赘述。
本实用新型中，在需要对配电箱本体1内的电器元件进行散热时，启动第一旋转电机31和第二旋转电机7，第二旋转电机7带动旋转叶片8转动，旋转叶片8进行吹风，风经过广口罩9时，扩大出风面积，第一旋转电机31带动线盘32转动，线盘32拉动两条拉绳33，两条拉绳33在定滑轮4上滑动，并拉动拉环34，拉环34拉动连接板35，连接板35拉动滑块，使滑块在滑槽内滑动，滑块挤压弹簧37，使弹簧37向内收缩，连接板35拉动封口板36，将封口板36向上拉动，使配电箱本体1上的开口打开，增大配电箱本体1的进风面积，通过增大配电箱本体1的散热面积和旋转叶片8产生的风力，能够方便提高对配电箱本体1内电器元件的散热效率，从而提高了配电箱本体1内电器元件的使用寿命。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
