技术领域
本实用新型涉及喷涂技术领域，具体为一种无人机生产用喷涂装置。
背景技术
无人驾驶飞机简称“无人机”，是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞行器。无人机实际上是无人驾驶飞行器的统称，从技术角度定义可以分为：无人固定翼飞机、无人垂直起降飞机、无人飞艇、无人直升机、无人多旋翼飞行器、无人伞翼机等。与载人飞机相比，它具有体积小、造价低、使用方便、对作战环境要求低、战场生存能力较强等优点；无人机按应用领域，可分为军用与民用。军用方面，无人机分为侦察机和靶机。民用方面，无人机+行业应用，是无人机真正的刚需；目前在航拍、农业、植保、微型自拍、快递运输、灾难救援、观察野生动物、监控传染病、测绘、新闻报道、电力巡检、救灾、影视拍摄、制造浪漫等等领域的应用，大大的拓展了无人机本身的用途，发达国家也在积极扩展行业应用与发展无人机技术。
目前的无人机在生产的过程中会需要各种的步骤进行加工，尤其是对无人的表面喷涂尤为重要，但是现有的技术中对与无人机的喷涂普遍存在有以下的缺点，无人机在喷涂的时候需要人工手持喷嘴对无人机进行喷涂，并且喷涂的时候往往喷涂的浓度过高或者是压力不过，造成的喷涂的不够均匀，造成配件上油漆不平整，以及现有技术中都是喷涂过后直接放置阴干，但是这样的阴干方式十分的缓慢，会降低工作效率；这样就急需要一种能够自动高效的无人机喷涂装置。
实用新型内容
本实用新型的目的在于提供一种无人机生产用喷涂装置，具有自动移动喷涂，风机快速风干和安全实用等优点，用以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种无人机生产用喷涂装置，包括箱体，所述箱体的顶部固定焊接有支杆，所述支杆的上部固定设有安装架，所述安装架的内部固定安装有电机，所述电机的输出端固定连接有轴杆，所述轴杆贯穿于支撑板内，所述支撑板固定焊接在箱体的顶部，所述轴杆上固定连接有转盘，所述转盘的上的通过销轴活动连接有曲柄杆，所述曲柄杆的中间部位开设有销轴槽，所述销轴槽内部也活动连接有销轴，所述销轴固定焊接在支撑板上，所述曲柄杆的顶端固定连接有扇形齿轮，所述扇形齿轮活动处于箱体内，所述箱体内固定设有滑杆，所述滑杆上活动连接有滑块，所述滑块的底端固定设有两组缓冲室，所述缓冲室的底端固定设有喷嘴，所述箱体的后侧固定开设有管道槽，所述管道槽上固定设有硅胶垫，所述箱体的顶部固定设有四组风机。
优选的，所述箱体的底部固定焊接有四组支腿，且四组支腿处于箱体的四角处，所述箱体的正面活动设有箱门，所述箱门上固定设有把手，所述箱体的两侧壁上固定开设有通气孔。
优选的，所述曲柄杆上的销轴槽的宽度大于销轴的直径，且销轴上下两侧固定设有限位板，所述限位板的直径大于销轴槽的宽度。
优选的，所述滑块的上表面固定设有等距离的齿牙，所述扇形齿轮与滑块啮合连接。
优选的，所述缓冲室的一侧固定连接有油漆管道和气压管道，所述油漆管道和气压管道活动处于管道槽内。
优选的，所述缓冲室下面至少设有两组喷嘴。
与现有技术相比，本实用新型的有益效果是：
本实用新型的曲柄杆一端活动连接在电机的转盘上，实现圆周运动，曲柄杆的另一端固定设有扇形齿轮连接滑块，并且曲柄杆的中间设有销杆槽活动连接有销轴，可以使得扇形齿轮一端能够实现水平运动，进而使得喷嘴可以在箱体内实现移动对无人机的配件进行喷涂了；并且在箱体顶端设有风机，可以在喷涂过后直接进行配件进行吹风，加快对配件的风干；以及在管道槽上设有硅胶垫，可以防止油漆管道和气压管道在移动的时候磨破受损。
附图说明

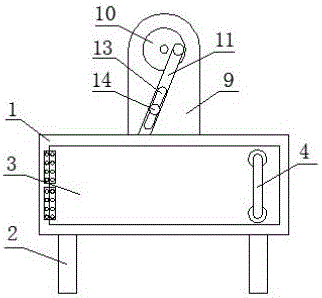

图1为本实用新型结构示意图；
图2为本实用新型的剖视图；
图3为本实用新型的A部示意图；
图4为本实用新型的箱体侧视图。
图中：1、箱体；2、支腿；3、箱门；4、把手；5、支杆；6、安装架；7、电机；8、轴杆；9、支撑板；10、转盘；11、曲柄杆；12、销轴；13、销轴槽；14、限位板；15、扇形齿轮；16、滑杆；17、滑块；18、缓冲室；19、喷嘴；20、管道槽；21、油漆管道；22、气压管道；23、风机；24、通气孔；25、硅胶垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在不同附图中以相同标号来标示相同或类似组件；另外请了解文中诸如“第一”、“第二”、“第三”、“上”、“下”、“前”、“后”、“内”、“外”、“端”、“部”、“段”、“宽度”、“厚度”、“区”等等及类似用语仅便于看图者参考图中构造以及仅用于帮助描述本实用新型而已，并非是对本实用新型的限定。
请参阅图1-4，本实用新型提供一种技术方案：一种无人机生产用喷涂装置，包括箱体1，箱体1的顶部固定焊接有支杆5，支杆5的上部固定设有安装架6，安装架6的内部固定安装有电机7，该处的设定可以稳定的固定支撑住电机7；电机7的输出端固定连接有轴杆8，轴杆8贯穿于支撑板9内，支撑板9固定焊接在箱体1的顶部，该处的支撑板9可以支撑轴杆8，也可以支撑住曲柄杆11，防止曲柄杆11在运动的时候发生移位；轴杆8上固定连接有转盘10，转盘10的上的通过销轴12活动连接有曲柄杆11，曲柄杆11的中间部位开设有销轴槽13，销轴槽13内部也活动连接有销轴12，销轴12固定焊接在支撑板9上，曲柄杆11的顶端固定连接有扇形齿轮15，扇形齿轮15活动处于箱体1内，该处的曲柄杆11可以通过转盘10的带动实现上端圆周运动，下端的水平移动，且销轴12可以起到固定限位的作用；箱体内固定设有滑杆16，滑杆16上活动连接有滑块17，该处的滑杆16的设定可以使得滑块17在上面实现移动；滑块17的底端固定设有两组缓冲室18，缓冲室18的底端固定设有喷嘴19，该处的缓冲室18可以使得油漆和气体混合，实现对油漆喷涂的增压；箱体1的后侧固定开设有管道槽20，管道槽20上固定设有硅胶垫25，该处的管道槽20的设定可以方便固定管道，且硅胶垫25的设定可以防止管道被箱体1磨损；箱体1的顶部固定设有四组风机23，该处的风机23可以加快箱体1内部的空气流动，加快配件的阴干。
具体的，箱体1的底部固定焊接有四组支腿2，且四组支腿2处于箱体1的四角处，箱体1的正面活动设有箱门3，箱门3上固定设有把手4，箱体1的两侧壁上固定开设有通气孔24，该处的支腿2可以起到支撑固定和保持平衡的作用，且箱门3和把手4的设定可以方便将配件放入到箱体1内，且通气孔24的设定，可以使得箱体1内部的空气实现流动，加快对配件的阴干。
具体的，曲柄杆11上的销轴槽13的宽度大于销轴12的直径，且销轴12上下两侧固定设有限位板14，限位板14的直径大于销轴槽13的宽度，该处的销轴12的设定可以使得曲柄杆11在移动的时候不会发生位移，以及无法带动滑块17实现移动。
具体的，滑块17的上表面固定设有等距离的齿牙，扇形齿轮15与滑块17啮合连接，该处的滑块17上部的齿牙可以与扇形齿轮15上的齿牙啮合连接，使得扇形齿轮15可以带动滑块17在滑杆14上移动。
具体的，缓冲室18的一侧固定连接有油漆管道21和气压管道22，油漆管道21和气压管道22活动处于管道槽20内，该处的油漆管道21连接油漆输送筒，气压管道22来年将诶外置的气泵，可以使得油漆和空气在缓冲室18捏混合，然后通过喷嘴19增压喷出。
具体的，缓冲室18下面至少设有两组喷嘴19，该处的喷嘴19的设定可以实现对箱体1内部的配件进行全方位的喷涂。
工作原理：使用的先将箱体1上的箱门3通过把手4打开，然后在箱体1的内壁上铺设有一层白纸或者是锡纸，可以防止油漆喷涂到箱体1的内壁上，且白纸和锡纸的铺设一定不能够堵住管道槽20和通气孔24，然后将无人机的配件放置到箱体1的内部，再将箱门3关闭，然后启动电机7、外置的油漆输送装置和外置的气泵，使得电机7带动转盘10转动，且转盘10带动曲柄杆11说下你圆周转动，且曲柄杆11在销轴12的作用下顶端的扇形齿轮15会实现水平运动，且扇形齿轮15会带动滑块17在滑杆16上移动，并且油漆管道21和气压管道22通过管道槽20进入箱体1内部连接在缓冲是18上，然后通过喷嘴19开始对无人机配件进行喷涂，喷涂结束后，关闭喷涂设备，打开风机23，使得箱体1内部的空气在风机23和通气孔24的作用下实现流动，加快对无人机配件的阴干。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
