技术领域
本实用新型涉及音响设备技术领域，具体为一种舞台音响提升装置。
背景技术
音响指除了人的语言、音乐之外的其他声响，包括自然环境的声响、动物的声音、机器工具的声响、人的动作发出的各种声音等，文艺演出第一位要求的是音响技术，首先要保证文艺演出不出事故，顺利的完成文艺演出任务，由于室外文艺演出相对室内演出难度比较大，给音响设备提出新的要求，现有的舞台音响提升装置不能够自动控制音响升降，给舞台演出带来不便，不利于现场观众的视听感受，舞台演出效果差。
实用新型内容
本实用新型的目的在于提供一种舞台音响提升装置，具备能够自动控制音响高度变化的优点，解决了现有的舞台音响提升装置不能够自动控制音响升降，给舞台演出带来不便，不利于现场观众的视听感受，舞台演出效果差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种舞台音响提升装置，包括第一箱体、第二箱体、音响和拉环，所述第一箱体的底部固定连接有底座，所述底座底部的两侧均固定连接有轮座，所述轮座的一端活动连接有滚轮，所述底座的右侧固定连接有U型架，所述U型架的一端固定连接有推手，所述第一箱体内腔两侧的底部均固定连接有第一限位体，所述第一箱体内腔两侧的顶部均固定连接有第二限位体，所述第一箱体内腔底部的两侧均固定连接有电动推杆，所述电动推杆的顶部与第二箱体固定连接，所述第二箱体内腔的底部固定连接有电源，所述第二箱体两侧的底部均固定连接有第三限位体，所述第二箱体内腔顶部的右侧固定连接有电机，所述电机的输出端固定连接有第一齿轮，所述第一齿轮的底部啮合有第二齿轮，所述第二齿轮的顶部固定连接有转轴，所述第二箱体内腔的顶部固定连接有轴承，所述转轴的表面与轴承固定连接，所述转轴的顶部贯穿第二箱体的顶部，所述转轴的顶部固定连接有旋转台，所述拉环的一侧固定连接有拉杆，所述拉杆远离拉环的一侧固定连接有卡块，所述卡块的一侧固定连接有弹簧，所述弹簧远离卡块的一端与旋转台固定连接，所述卡块的一端活动连接有连接杆，所述连接杆的表面与旋转台活动连接，所述连接杆的顶部与音响固定连接，所述音响的顶部固定连接有卡环，所述卡环的一端活动连接有把手。
优选的，所述第二箱体能够升降，且能升降的最大高度为第一限位体和第二限位体之间的长度。
优选的，所述旋转台能够旋转，且能旋转的最大角度为360度。
优选的，所述连接杆的数量为两个，且关于旋转台的中心对称。
优选的，所述把手可以绕着卡环轴线旋转，最大旋转角度为180度，且材料为塑料。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过电动推杆、第一箱体、第二箱体、第一限位体、第二限位体和第三限位体的配合使用，能够实现自动控制音响升降，更好的方便现场实际操作，增加了舞台的表演效果。
2、本实用新型通过设置滚轮，能够便于设备的移动，更好的便于工作人员的操作，通过设置电机，能够实现音响的旋转，更好的根据现场的实际情况做出变动，通过设置卡块，能够便于音响的安装与拆卸，增加了实际使用的实用性，通过设置把手，更好的方便了舞台演出时音响运输时的便携性，增加了操作的实用性，通过设置推手，更好的便于工作人员对设备移动时的控制，更好的增加设备的实用性。
附图说明

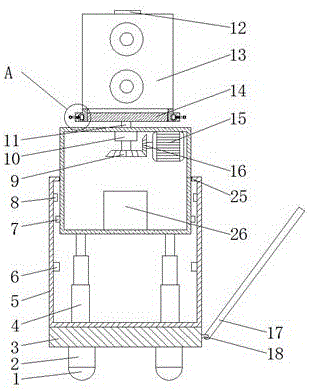

图1为本实用新型结构示意图；
图2为本实用新型图1中A的局部结构放大示意图；
图3为本实用新型音响顶部的结构示意图。
图中：1、滚轮；2、轮座；3、底座；4、电动推杆；5、第一箱体；6、第一限位体；7、第三限位体；8、第二限位体；9、第二齿轮；10、轴承；11、转轴；12、把手；13、音响；14、旋转台；15、电机；16、第一齿轮；17、推手；18、U型架；19、拉环；20、拉杆；21、弹簧；22、卡块；23、连接杆；24、卡环；25、第二箱体；26、电源。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型的部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-3，一种舞台音响提升装置，包括第一箱体5、第二箱体25、音响13和拉环19，第一箱体5的底部固定连接有底座3，底座3底部的两侧均固定连接有轮座2，轮座2的一端活动连接有滚轮1，通过设置滚轮1，能够便于设备的移动，更好的便于工作人员的操作，底座3的右侧固定连接有U型架18，U型架18的一端固定连接有推手17，通过设置推手17，更好的便于工作人员对设备移动时的控制，更好的增加设备的实用性，第一箱体5内腔两侧的底部均固定连接有第一限位体6，第一箱体5内腔两侧的顶部均固定连接有第二限位体8，第二箱体25能够升降，且能升降的最大高度为第一限位体6和第二限位体8之间的长度，第一箱体5内腔底部的两侧均固定连接有电动推杆4，电动推杆4的顶部与第二箱体25固定连接，第二箱体25内腔的底部固定连接有电源26，第二箱体25两侧的底部均固定连接有第三限位体7，第二箱体25内腔顶部的右侧固定连接有电机15，通过设置电机15，能够实现音响13的旋转，更好的根据现场的实际情况做出变动，电机15的输出端固定连接有第一齿轮16，第一齿轮16的底部啮合有第二齿轮9，第二齿轮9的顶部固定连接有转轴11，第二箱体25内腔的顶部固定连接有轴承10，转轴11的表面与轴承10固定连接，转轴11的顶部贯穿第二箱体25的顶部，转轴11的顶部固定连接有旋转台14，旋转台14能够旋转，且能旋转的最大角度为360度，拉环19的一侧固定连接有拉杆20，拉杆20远离拉环19的一侧固定连接有卡块22，通过设置卡块22，能够便于音响13的安装与拆卸，增加了实际使用的实用性，卡块22的一侧固定连接有弹簧21，弹簧21远离卡块22的一端与旋转台14固定连接，卡块22的一端活动连接有连接杆23，连接杆23的数量为两个，且关于旋转台14的中心对称，连接杆23的表面与旋转台14活动连接，连接杆23的顶部与音响13固定连接，音响13的顶部固定连接有卡环24，卡环24的一端活动连接有把手12，通过设置把手12，更好的方便了舞台演出时音响13运输时的便携性，增加了操作的实用性，把手12可以绕着卡环24轴线旋转，最大旋转角度为180度，且材料为塑料，通过电动推杆4、第一箱体5、第二箱体25、第一限位体6、第二限位体8和第三限位体7的配合使用，能够实现自动控制音响13升降，更好的方便现场实际操作，增加了舞台的表演效果。
使用时，通过拖动推手17，将装置移动到工作位置，先向外拉动拉环19，将音响13放置在旋转台14上，松开拉环19，此时卡块22与连接杆23上的凹槽卡紧实现音响13的固定，通过控制电动推杆4，实现第二箱体25的升降，第二箱体25带动音响13实现升降变化，通过控制电机15转动，电机15带动第一齿轮16转动，第一齿轮16带动第二齿轮9转动，第二齿轮9带动转轴11转动，转轴11带动旋转台14转动，旋转台14带动音响13转动，实现自动控制音响13的旋转。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
