技术领域
本实用新型涉及航道标记装置技术领域，具体涉及一种便于调节位置的航道浮标。
背景技术
浮标，指浮于水面的一种航标，是锚定在指定位置，用以标示航道范围、指示浅滩、碍航物或表示专门用途的水面助航标志。浮标在航标中数量最多，应用广泛，设置在难以或不宜设立固定航标之处。但是，目前浮标的绳索长度固定，当水位上涨时，水面容易淹没漂浮座造成装置不可用，当水位下降时，绳索处于非张紧状态，随着水流和风的驱动，使漂浮座发生偏离，影响装置的定位准确性，存在安全隐患。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种便于调节位置的航道浮标，以解决现有技术中目前浮标的绳索长度固定，当水位上涨时，水面容易淹没漂浮座造成装置不可用，当水位下降时，绳索处于非张紧状态，随着水流和风的驱动，使漂浮座发生偏离，影响装置的定位准确性，存在安全隐患等技术问题。本实用新型提供的诸多技术方案中优选的技术方案能够根据水位的高低调节绳索的长度，使漂浮座始终位于水面，保证装置正常运行，同时保证绳索处于张紧状态，避免漂浮座位置发生变化，保证位置准确性等技术效果，详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的一种便于调节位置的航道浮标，包括安装在航道底部的固定底座和漂浮座，所述漂浮座底部设置有固定架，所述固定架内部转动安装有收卷轴，所述收卷轴外侧缠绕有绳索，所述绳索一端与所述收卷轴外侧相连接，另一端与所述固定底座相连接；
所述漂浮座表面安装有承载架，所述承载在上端安装有警示灯，所述漂浮座上表面设置有控制器和正反转电机，所述正反转电机与所述控制器电连接，所述正反转电机的输出端设置有传动组件，用于配合所述正反转电机驱动所述收卷轴正反转；所述漂浮座上表面铺设有太阳能电池板，所述太阳能电池板与所述控制器电连接，所述警示灯与所述太阳能电池板电连接；所述漂浮座外侧竖直分布有底部标准水位传感器和上部极限水位传感器，所述底部标准水位传感器和所述上部极限水位传感器均与所述控制器电连接。
采用上述一种便于调节位置的航道浮标，使用装置时，利用所述绳索和所述固定底座对所述漂浮座进行定位，当水面上升时，由于所述绳索处于张紧状态，随着水面的上升，所述上部极限水位传感器触发，并将信号传递给所述控制，所述控制器通过所述传动组件驱动所述收卷轴旋转，实现所述绳索的展开，增加使所述绳索的展开长度，使其满足水面的上涨，直至所述上部极限水位传感器未被触发，所述正反转电机停止工作；当水面下降时，所述绳索处于为张紧状态，利用浮力，所述漂浮座相对上升，当所述底部标准水位传感器由触发状态进入未触发状态时，所述控制器控制所述正反转电机翻转，通过所述传动组件驱动所述收卷轴翻转，通过所述收卷轴对所述绳索进行收卷，使展开的所述绳索处于张紧状态，从而通过绳索的拉力克服所述漂浮座的浮力，使所述漂浮座下降，直至所述底部标准水位传感器触发，所述正反转电机停止工作，随着水面的上升和下降，能够实现所述绳索的展开和收卷，保证所述绳索始终处于张紧状态，从而保证所述漂浮座对水面的相对位置不变，保证装置正常工作，同时能够避免所述绳索处于未张紧状态时所述漂浮座在水流和风力作用下与所述固定底座中心发生相对移动，能够保证所述漂浮座的位置不变，从而提高装置的位置准确性。
作为优选，所述传动组件包括主动锥齿轮和从动锥齿轮，所述主动锥齿轮安装在所述正反转电机的输出端，所述从动锥齿轮安装在所述收卷轴外侧，所述从动锥齿轮与所述主动锥齿轮相啮合。
作为优选，所述漂浮座上表面设置有配重块，所述配重块设置有多块，且与所述正反转电机以所述漂浮座中心圆周均匀分布。
作为优选，所述漂浮座上表面设置有透明密封罩，所述透明密封罩与所述漂浮座的连接处涂有防水胶，所述承载架安装在所述透明密封罩上表面。
作为优选，所述漂浮座上表面设置有密封凹槽，所述密封凹槽与所述透明密封罩间隙配合。
作为优选，所述漂浮座为中空结构，用于实现所述底部标准水位传感器和所述上部极限水位传感器与所述控制器的电连接。
有益效果在于：能够根据水位的高低调节绳索的长度，使漂浮座始终位于水面，保证装置正常运行，同时保证绳索处于张紧状态，避免漂浮座位置发生变化，保证位置准确性。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

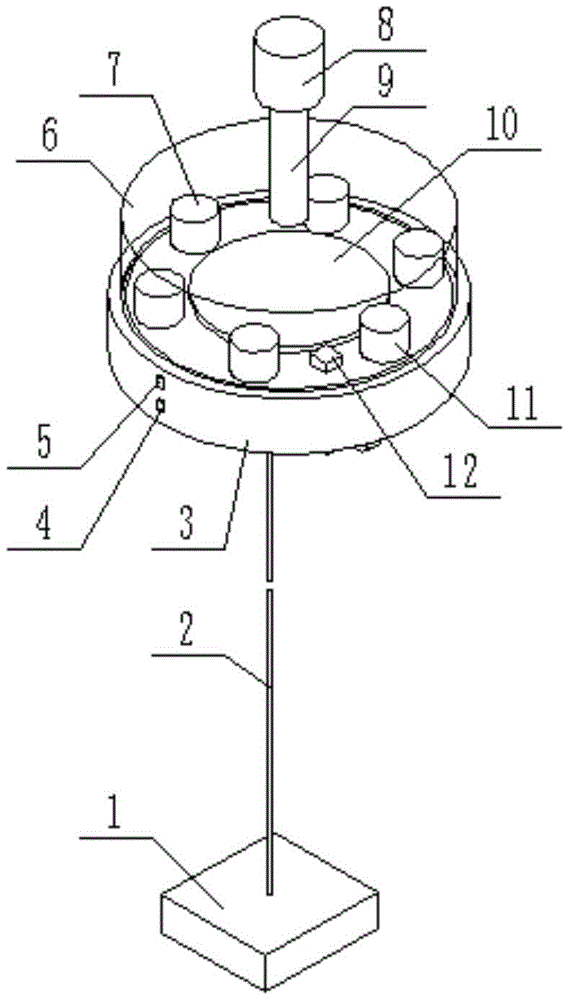

图1是本实用新型的立体结构示意图；
图2是本实用新型的主视剖视图；
图3是本实用新型的漂浮座结构放大示意图；
图4是本实用新型的控制系统示意图。
附图标记说明如下：
1、固定底座；2、绳索；3、漂浮座；301、密封凹槽；4、底部标准水位传感器；5、上部极限水位传感器；6、透明密封罩；7、配重块；8、警示灯；9、承载架；10、太阳能电池板；11、正反转电机；12、控制器；13、传动组件；1301、主动锥齿轮；1302、从动锥齿轮；14、固定架；15、收卷轴。
具体实施方式
为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本实用新型所保护的范围。
参见图1-图4所示，本实用新型提供了一种便于调节位置的航道浮标，包括安装在航道底部的固定底座1和漂浮座3，漂浮座3底部设置有固定架14，固定架14内部转动安装有收卷轴15，收卷轴15外侧缠绕有绳索2，绳索2一端与收卷轴15外侧相连接，另一端与固定底座1相连接；
漂浮座3表面安装有承载架9，承载在上端安装有警示灯8，漂浮座3上表面设置有控制器12和正反转电机11，正反转电机11与控制器12电连接，正反转电机11的输出端设置有传动组件13，用于配合正反转电机11驱动收卷轴15正反转；漂浮座3上表面铺设有太阳能电池板10，太阳能电池板10与控制器12电连接，警示灯8与太阳能电池板10电连接，通过太阳能电池板10进行发电了电量存储，为装置提供电源，通过警示灯8对船只进行警示；漂浮座3外侧竖直分布有底部标准水位传感器4和上部极限水位传感器5，底部标准水位传感器4和上部极限水位传感器5均与控制器12电连接。
作为可选的实施方式，传动组件13包括主动锥齿轮1301和从动锥齿轮1302，主动锥齿轮1301安装在正反转电机11的输出端，从动锥齿轮1302安装在收卷轴15外侧，从动锥齿轮1302与主动锥齿轮1301相啮合，这样设置通过主动锥齿轮1301和从动锥齿轮1302进行啮合传动，配合正反转电机11驱动收卷轴15正转和翻转，实现绳索2的展开和收卷。
漂浮座3上表面设置有配重块7，配重块7设置有多块，且与正反转电机11以漂浮座3中心圆周均匀分布，这样设置能够使漂浮座3在水面处于水平状态，保证漂浮座3的稳定性。
漂浮座3上表面设置有透明密封罩6，透明密封罩6与漂浮座3的连接处涂有防水胶，承载架9安装在透明密封罩6上表面，这样设置通过透明密封罩6对漂浮座3表面的部件进行密封防水保护。
漂浮座3上表面设置有密封凹槽301，密封凹槽301与透明密封罩6间隙配合，这样设置能够提高透明密封罩6和漂浮座3之间的密封性能。
漂浮座3为中空结构，用于实现底部标准水位传感器4和上部极限水位传感器5与控制器12的电连接，这样设置，在漂浮座3内部实现底部标准水位传感器4和上部极限水位传感器5与控制器12的电连接，从而实现底部标准水位传感器4和上部极限水位传感器5与控制器12密封电连接，保证装置的安全性。
采用上述结构，使用装置时，利用绳索2和固定底座1对漂浮座3进行定位，当水面上升时，由于绳索2处于张紧状态，随着水面的上升，上部极限水位传感器5触发，并将信号传递给控制，控制器12通过传动组件13驱动收卷轴15旋转，实现绳索2的展开，增加使绳索2的展开长度，使其满足水面的上涨，直至上部极限水位传感器5未被触发，正反转电机11停止工作；当水面下降时，绳索2处于为张紧状态，利用浮力，漂浮座3相对上升，当底部标准水位传感器4由触发状态进入未触发状态时，控制器12控制正反转电机11翻转，通过传动组件13驱动收卷轴15翻转，通过收卷轴15对绳索2进行收卷，使展开的绳索2处于张紧状态，从而通过绳索2的拉力克服漂浮座3的浮力，使漂浮座3下降，直至底部标准水位传感器4触发，正反转电机11停止工作，随着水面的上升和下降，能够实现绳索2的展开和收卷，保证绳索2始终处于张紧状态，从而保证漂浮座3对水面的相对位置不变，保证装置正常工作，同时能够避免绳索2处于未张紧状态时漂浮座3在水流和风力作用下与固定底座1中心发生相对移动，能够保证漂浮座3的位置不变，从而提高装置的位置准确性。
以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
