技术领域
本实用新型涉及体育器材运送车技术领域，具体为一种体育器材运送车。
背景技术
体育馆中和在体育教学的时候，会提供一些体育器材，需要用体育器材运送车将体育器材从仓库运送到场地，现有的体育器材运送车在运送球类体育用品时不方便固定和取球，还有在球拍运送时不方便放置。
发明内容
本实用新型的目的在于提供一种体育器材运送车，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种体育器材运送车，包括外壳，所述外壳的下端表面设有轮子，所述外壳的后端外侧表面固定连接有推把，所述外壳的前端内侧表面通过圆孔转动连接有H形圆块，所述H形圆块的内侧表面通过圆管转动连接有扭杆，所述扭杆的后端外侧表面滑动连接有扭簧，所述扭簧的外侧表面分别固定连接在圆管和扭杆的内侧表面，所述圆管的后端上表面固定连接有第一折角架，所述扭杆的后端上表面通过连接杆固定连接有第二折角架，所述第一折角架和第二折角架的内侧表面固定连接有网兜，所述扭杆的前端外侧表面通过顶头固定连接有第一弹簧，所述扭杆的前端外侧表面通过方杆滑动连接有方环，所述第一弹簧的后端外侧表面挤压在方环的前端外侧表面。
优选的，所述方环的上表面固定连接有第一折角把手，圆管的前端上表面固定连你家有第二折角把手，第一折角把手的上端外侧表面通过卡槽卡在第二折角把手的内侧表面。
优选的，所述外壳的下端内侧表面放置有锥形壳，外壳的下端内侧表面设有开口。
优选的，所述外壳的后端内侧表面固定连接有放置杆，放置杆的外侧表面通过滑孔滑动连接在挤压板的内侧表面，挤压板的前端外侧表面和后端外侧表面分别固定连接有第二弹簧和橡胶块，挤压板的上端外侧表面设有把手。
与现有技术相比，本实用新型的有益效果是：该体育器材运送车，通过将球放置在网兜内后，通过扭簧带动第一折角架和第二折角架挤压兜住球，在取球时，转动H形圆块后，扭动扭杆带动第一折角架和第二折角架分离，球落下至锥形壳，沿锥形壳坡面滚出开口，方便固定球，方便取球，通过将球拍大头向上放置在放置杆上，通过挤压板固定，方便放置球拍。
附图说明

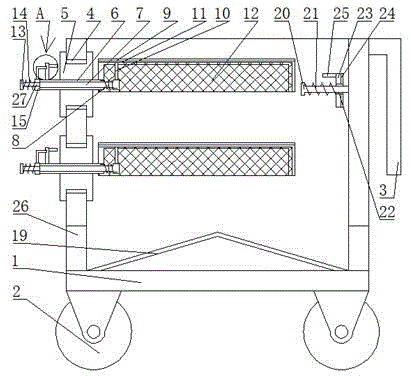

图1为本实用新型的整体结构示意图；
图2为本实用新型的放置杆与外壳位置关系侧面局部图；
图3为本实用新型的A处放大图。
图中：1外壳、2轮子、3推把、4圆孔、5H形圆块、6圆管、7扭杆、8扭簧、9第一折角架、10连接杆、11第二折角架、12网兜、13顶头、14第一弹簧、15方环、16第一折角把手、17第二折角把手、18卡槽、19锥形壳、20放置杆、21第二弹簧、22滑孔、23挤压板、24橡胶块、25把手、26开口、27方杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
请参阅图1-3，本实用新型提供一种技术方案：一种体育器材运送车，包括外壳1，外壳1的下端表面设有轮子2，外壳1的后端外侧表面固定连接有推把3，外壳1的前端内侧表面通过圆孔4转动连接有H形圆块5，H形圆块5的内侧表面通过圆管6转动连接有扭杆7，扭杆7的后端外侧表面滑动连接有扭簧8，扭簧8的外侧表面分别固定连接在圆管6和扭杆7的内侧表面，圆管6的后端上表面固定连接有第一折角架9，扭杆7的后端上表面通过连接杆10固定连接有第二折角架11，第一折角架9和第二折角架11的内侧表面固定连接有网兜12，扭杆7的前端外侧表面通过顶头13固定连接有第一弹簧14，扭杆7的前端外侧表面通过方杆27滑动连接有方环15，第一弹簧14的后端外侧表面挤压在方环15的前端外侧表面，方环15的上表面固定连接有第一折角把手16，圆管6的前端上表面固定连你家有第二折角把手17，第一折角把手16的上端外侧表面通过卡槽18卡在第二折角把手17的内侧表面，外壳1的下端内侧表面放置有锥形壳19，外壳1的下端内侧表面设有开口26，这是为了在使用时，通过将球放置在网兜12内后，通过扭簧8带动第二折角架11挤压在第一折角架9上，这时球不会落下，这时第一折角把手16通过第一弹簧14挤压方环15后，使第一折角把手16卡在卡槽18内，这是对扭杆7进行定位，使扭杆7不可以扭动，在取球时，通过第二折角把手17带动圆管8和H形圆块5转动一百八十度后，拉动第二折角把手16脱离卡槽18后，转动第二折角把手16和第一折角把手17，第二折角把手16带动方环15和方杆27转动，带动扭杆7扭动，使第二折角架11与第一折角架9分离，这时球落下，通过锥形壳19的坡面滚动，通过开口26滚出，外壳1的后端内侧表面固定连接有放置杆20，放置杆20的外侧表面通过滑孔22滑动连接在挤压板23的内侧表面，挤压板23的前端外侧表面和后端外侧表面分别固定连接有第二弹簧21和橡胶块24，挤压板23的上端外侧表面设有把手25，这时为了在使用时，通过将球拍大头向上依次放置在放置杆20的外侧表面支撑，通过第二弹簧21对挤压板23的弹力，可固定夹紧球拍，橡胶块24是为了减少与拍子的磨损。
本实用新型在具体实施时：在使用时，通过将球放置在网兜12内后，通过扭簧8带动第二折角架11挤压在第一折角架9上，这时球不会落下，这时第一折角把手16通过第一弹簧14挤压方环15后，使第一折角把手16卡在卡槽18内，这是对扭杆7进行定位，使扭杆7不可以扭动，在取球时，通过第二折角把手17带动圆管8和H形圆块5转动一百八十度后，拉动第二折角把手16脱离卡槽18后，转动第二折角把手16和第一折角把手17，第二折角把手16带动方环15和方杆27转动，带动扭杆7扭动，使第二折角架11与第一折角架9分离，这时球落下，通过锥形壳19的坡面滚动，通过开口26滚出，在使用时，通过将球拍大头向上依次放置在放置杆20的外侧表面支撑，通过第二弹簧21对挤压板23的弹力，可固定夹紧球拍，橡胶块24是为了减少与拍子的磨损。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
