技术领域
本实用新型涉及到一种支撑装置领域，具体涉及到一种角度可调节的平板电脑支架。
背景技术
目前，公知的支架是一种常用的、工具，具有固定的特点，主要用来在家庭使用平板电脑上，我们在现在的生活中经常会用到平板电脑，尤其是ipad等产品，我们是用手扶住这样久了会很累，本新型能固定住平板电脑，让我们在家里沙发上，或床上固定住随意的摆动角度来使用平板电脑。
实用新型内容
本实用新型所要解决的技术问题在于一种结构简单，使用方便，不使用时能够进行折叠，方便携带，不会占用太多空间的角度可调节的平板电脑支架。
为了实现上述目的，本实用新型提供的技术方案是：
一种角度可调节的平板电脑支架，包括稳定板，稳定板上端开设有与其平行的滑槽，滑槽内滑动卡接有滑块，滑槽内铰连接有与其平行的丝杠，丝杠一端与滑块铰连接，丝杠另一端延伸至稳定板外部，稳定板前侧上端通过垂直于水平面的转轴铰连接有横向的转套，转套内铰连接有与其同轴心的下托杆，滑块上端固定有下耳座，下耳座与支杆下端铰连接，支杆上端铰连接有上耳座，上耳座上固定有托板，托板上端通过转轴铰连接有与下托杆平行的上托杆，托板与上托杆铰连接的转轴和转套与稳定板铰连接的转轴平行，上托杆和下托杆位于同侧的一端均与连接板通过转轴铰连接，连接板上均固定有与其平行的卡件，两卡件相对的端面上均开设有与其平行的长槽，上托杆和下托杆与连接板铰连接的转轴相互平行且垂直于连接板朝向水平面的端面，上托杆、下托杆和左右两侧的连接板构成平行四边形机构。
具体的，所述稳定板后部的左右两侧均开设有凹槽，凹槽内设置有摆杆，摆杆一端通过转轴铰连接在凹槽内，摆杆下端与稳定板下端平齐，摆杆一端的转轴与水平面垂直。
具体的，所述长槽外侧的卡件上开设有与长槽连通的开孔。
具体的，所述长槽的槽壁上固定有橡胶层。
具体的，所述支杆上端向稳定板后端方向倾斜。
具体的，两连接板相互平行，上托杆和下托杆相互平行。
与现有技术相比，本实用新型的有益效果为：
本实用新型，结构简单，使用方便，重量轻，制造成本低，不使用时能够进行折叠，方便携带，不会占用太多空间。
附图说明

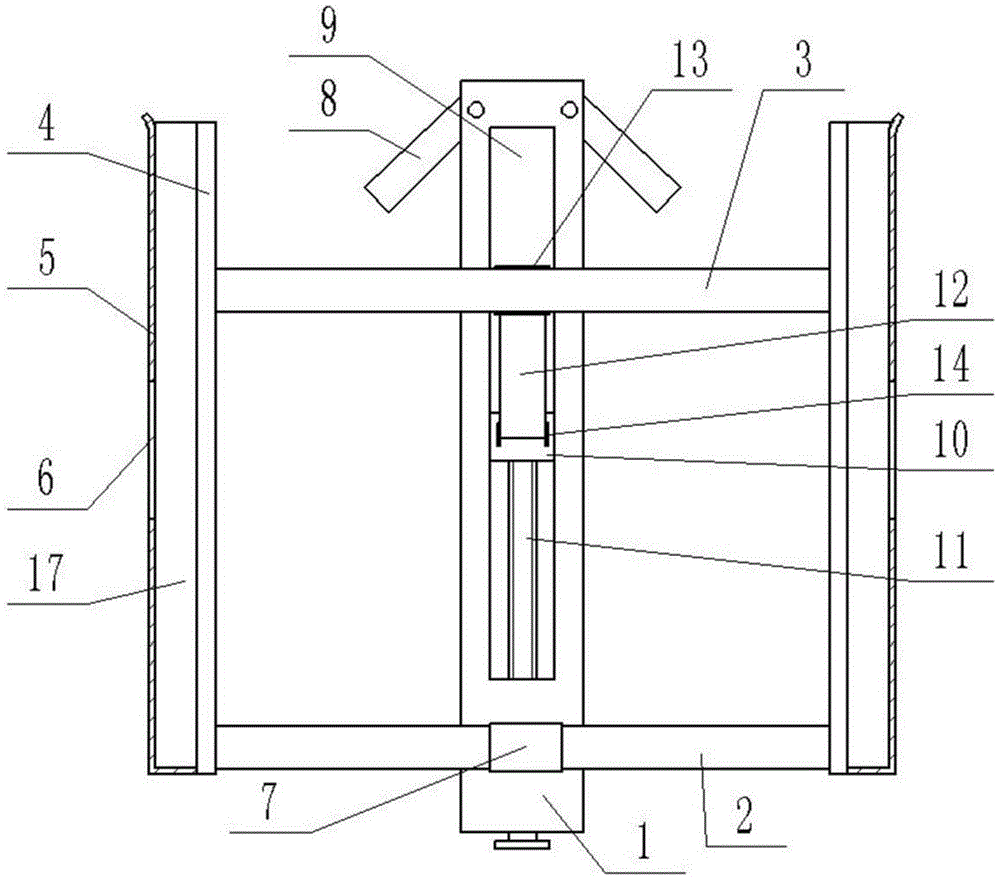

图1为本实用新型的俯视图。
图2为本实用新型的侧视图。
图3为图2中A区域的放大图。
图4为图2中B区域的放大图。
图5为本实用新型折叠后的结构示意图。
图6为卡件的结构示意图。
具体实施方式
如图1-5所示，一种角度可调节的平板电脑支架，包括稳定板1，稳定板1上端开设有与其平行的滑槽9，滑槽9内滑动卡接有滑块10，滑槽9内铰连接有与其平行的丝杠11，丝杠11一端与滑块10铰连接，丝杠11另一端延伸至稳定板1外部，稳定板1前侧上端通过垂直于水平面的转轴铰连接有横向的转套7，转套7内铰连接有与其同轴心的下托杆2，滑块10上端固定有下耳座14，下耳座14与支杆12下端铰连接，所述支杆12上端向稳定板1后端方向倾斜，支杆12上端铰连接有上耳座16，上耳座16上固定有托板13，托板13上端通过转轴铰连接有与下托杆2平行的上托杆3，托板13与上托杆3铰连接的转轴和转套7与稳定板1铰连接的转轴平行，上托杆3和下托杆2位于同侧的一端均与连接板4通过转轴铰连接，连接板4上均固定有与其平行的卡件5，两卡件5相对的端面上均开设有与其平行的长槽17，所述长槽17的槽壁上固定有橡胶层，所述长槽17外侧的卡件5上开设有与长槽17连通的开孔6，当两卡件5卡在平板电脑的两端时，开孔5能够使得平板电脑的扬声器和充电孔露出，方便对其进行充电，同时不会阻碍平板电脑扬声器的发声。上托杆3和下托杆2与连接板4铰连接的转轴相互平行且垂直于连接板4朝向水平面的端面，上托杆3、下托杆2和左右两侧的连接板4构成平行四边形机构，两连接板4相互平行，上托杆3和下托杆2相互平行。
所述稳定板1后部的左右两侧均开设有凹槽15，凹槽15内设置有摆杆8，摆杆8一端通过转轴铰连接在凹槽15内，摆杆8下端与稳定板1下端平齐，摆杆8一端的转轴与水平面垂直。
使用时，将本实用新型放在桌子上，将摆杆8旋转出凹槽15，增加稳定板1与桌面的接触面积，将平板电脑的两端卡在左右两卡件5的长槽17内，此时在平板电脑的支撑作用下，两连接板4、上托杆3和下托杆2不能够相对运动，转动丝杠11，改变滑块10在滑槽9内的位置，连杆12趋向与水平面平行或垂直的过程中，上托杆3与稳定板1之间的距离就会减少或增加，进而能够改变卡接在两卡件5上平板电脑的角度。
使用完成后，将平板电脑从两卡件5的长槽17内取出，转动丝杠11使得滑块10在滑槽6内向稳定板1前端方向运动，上托杆3逐渐靠近稳定板1，当上托杆3与稳定板1上端面接触后托板13位于滑槽9内，此时使得上托杆3和下托杆2位于同侧的一端向同一方向倾斜，左右两侧的连接板4则交错靠近稳定板1，然后将摆杆8旋进凹槽15内，左右两侧的连接板4交错靠近稳定板1能够使得本实用新型减少所占用的空间，进而方便携带。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
