技术领域
本实用新型涉及夹持和夹持保护技术领域，具体为一种防水散热风扇加工用绕线夹持装置。
背景技术
线圈通常指呈环形的导线绕组，最常见的线圈应用有：马达、电感、变压器和环形天线等，电路中的线圈是指电感器。是指导线一根一根绕起来，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感，电感又可分为固定电感和可变电感，固定电感线圈简称电感或线圈，用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH),1H＝10^3mH＝10^6uH。
现在市场上的绕线夹持装置，为了满足市场的需求，都是往如何绕线，在绕线的过程中如何夹持这方面进行优化，往往忽略在夹持过程中，夹持装置会不会对绕线所绕的线造成伤害，现有的绕线夹持装置没有对所绕的线进行保护，夹持过程中可能需要来拉动所绕的线，这样就会出现因夹持力打所造成所绕线的损伤，如果所绕的是电线，就有可能会造成很大的安全事故，害人害己，故而提出一种防水散热风扇加工用绕线夹持装置来解决上述问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种防水散热风扇加工用绕线夹持装置，具备保护绕线圈所绕的线和夹持方便等优点，解决了因所绕线损伤所造成的不可预计的后果的问题。
(二)技术方案
为实现上述保护绕线圈所绕的线和夹持方便目的，本实用新型提供如下技术方案：一种防水散热风扇加工用绕线夹持装置，包括夹持块本体，所述夹持块本体的左侧的内壁固定连接有挤压杆，所述挤压杆的右端固定连接有挤压块，所述挤压块的右端固定连接有固定块，所述夹持块本体的内部开设有U型槽，所述夹持块本体的正面和背面均开设有第一滑槽，两个所述第一滑槽的内部均滑动连接有第一滑块，两个所述第一滑块的顶部均与固定块固定连接，所述第一滑槽位于U型槽的内部，所述固定块顶部固定安装有旋转钮，所述旋转钮的底端固定安装有调节装置，所述调节装置位于固定块的内部，所述固定块的内部开设有半圆形滑轨，所述半圆形滑轨的顶部开设有移动槽。
优选的，所述夹持块本体内侧的右端外表面开设有防滑纹，所述防滑纹位于U型槽的内部。
优选的，所述调节装置包括旋转杆、螺纹杆、两个移动块、两个第二滑块、两个伸缩杆、半圆形固定块、两个配合块，所述旋转杆的顶部与旋转钮固定连接，所述旋转杆的底部与螺纹杆的顶部固定连接，所述螺纹杆的底部依次贯穿两个移动块并延伸至固定块的底部，所述螺纹杆与移动块螺纹连接，所述固定块的内部开设有第二滑槽，所述第二滑槽的内部均与第二滑块滑动连接，两个所述第二滑块的右侧均与移动块固定连接，两个所述移动块的左侧均与伸缩杆固定连接，两个所述伸缩杆右侧均与配合块固定连接，两个所述配合块的正面和背面均与半圆形固定块固定连接，所述半圆形固定块位于半圆形滑轨的内部。
优选的，所述夹持块本体的内部开设有刻度，所述刻度位于U型槽的内部。
优选的，所述固定块的内部底壁嵌设有轴承，所述轴承的内圆与螺纹杆的底部固定连接。
优选的，所述夹持块本体的右侧内壁开设有圆形孔，所述圆形孔的数量为两个。
(三)有益效果
与现有技术相比，本实用新型提供了一种防水散热风扇加工用绕线夹持装置，具备以下有益效果：
1、该防水散热风扇加工用绕线夹持装置，通过设置调节装置中旋转杆，通过旋转旋转钮带动旋转杆旋转，旋转杆带动螺纹杆旋转，螺纹杆带动移动块移动，这样就能实现调节移动块来带动半圆形固定块实现调节，同时设置伸缩杆在移动块移动调节时伸缩杆自动伸缩，这样就不会出现因角度的问题调节不动的问题进一步的固定所绕的线，同时可以更好的保护所绕的线，不至于出现因夹持所造成的伤害，更好的保护所绕的线，不会出现不可预计的问题。
2、该防水散热风扇加工用绕线夹持装置，通过设置挤压杆，通过人家挤压挤压杆降绕线圈所绕的线放入其中，这样就能实现夹持，同时挤压杆给予一个反向的力，这样就能更好的夹持所绕的线，不至于出现夹持不紧的问题，更好的夹紧。
附图说明

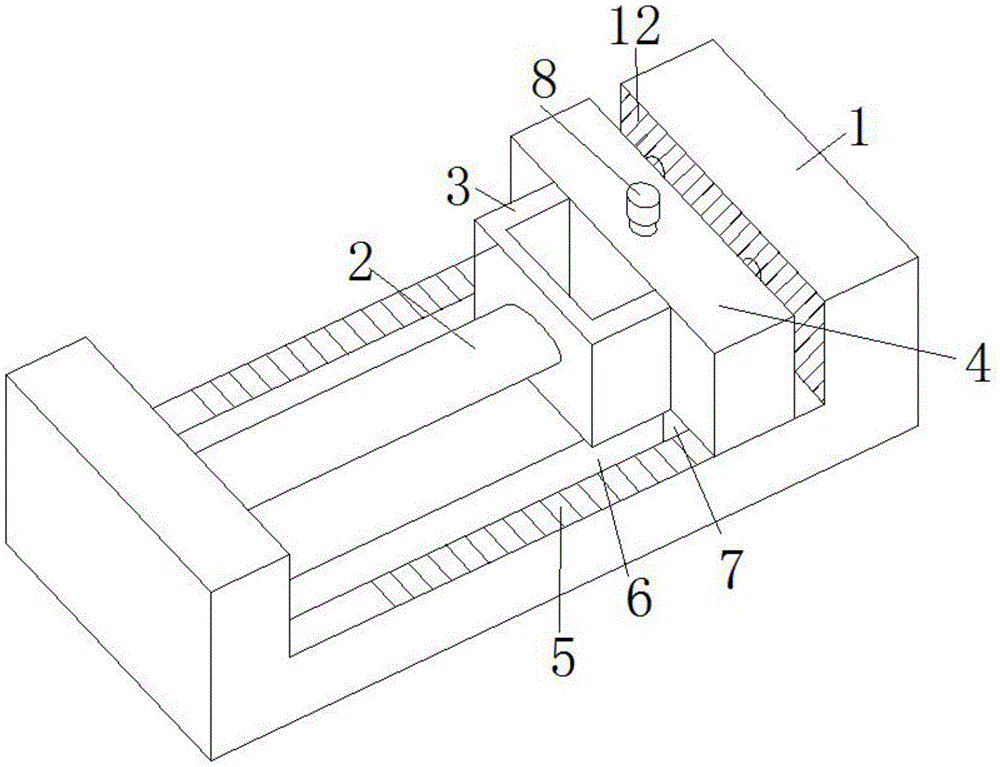

图1为本实用新型结构示意图；
图2为本实用新型结构示意图的提哦啊接装置细化图；
图3为本实用新型结构示意图的半圆形滑轨立体图.
图中：1夹持块本体、2挤压杆、3挤压块、4固定块、5U型槽、6第一滑槽、7第一滑块、8旋转钮、9调节装置、901旋转杆、902螺纹杆、903移动块、904第二滑槽、905第二滑块、906伸缩杆、907半圆形固定块、908配合块、10半圆形滑轨、11移动槽、12防滑纹、13轴承。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种防水散热风扇加工用绕线夹持装置，包括夹持块本体1，夹持块本体1的左侧的内壁固定连接有挤压杆2，挤压杆2的右端固定连接有挤压块3，挤压块3的右端固定连接有固定块4，夹持块本体1的内部开设有U型槽5，夹持块本体1的正面和背面均开设有第一滑槽6，两个第一滑槽6的内部均滑动连接有第一滑块7，两个第一滑块7的顶部均与固定块4固定连接，第一滑槽6位于U型槽5的内部，固定块4顶部固定安装有旋转钮8，旋转钮8的底端固定安装有调节装置9，调节装置9位于固定块4的内部，固定块4的内部开设有半圆形滑轨10，半圆形滑轨10的顶部开设有移动槽11。
进一步的，夹持块本体1内侧的右端外表面开设有防滑纹12，防滑纹12位于U型槽5的内部，在夹持过程中起到一定更好的夹持作用。
进一步的，调节装置9包括旋转杆901、螺纹杆902、两个移动块903、两个第二滑块905、两个伸缩杆906、半圆形固定块907、两个配合块908，旋转杆901的顶部与旋转钮8固定连接，旋转杆901的底部与螺纹杆902的顶部固定连接，螺纹杆902的底部依次贯穿两个移动块903并延伸至固定块4的底部，螺纹杆902与移动块903螺纹连接，固定块4的内部开设有第二滑槽904，第二滑槽904的内部均与第二滑块905滑动连接，两个第二滑块905的右侧均与移动块903固定连接，两个移动块903的左侧均与伸缩杆906固定连接，两个伸缩杆906右侧均与配合块908固定连接，两个配合块908的正面和背面均与半圆形固定块907固定连接，半圆形固定块907位于半圆形滑轨10的内部，通过旋转旋转钮8带动旋转杆901旋转，旋转杆901带动螺纹杆902转动，同时螺纹杆902带动两个移动块903运动实现调节作用，把半圆形固定块907推出，卡住所绕的线，从而实现保护作用，防止因加持力大对线造成的伤害。
进一步的，夹持块本体1的内部开设有刻度，刻度位于U型槽5的内部，通过设置刻度能够清楚的看清楚夹持块本体1对所绕线施加了多大的力。
进一步的，固定块4的内部底壁嵌设有轴承13，轴承13的内圆与螺纹杆902的底部固定连接，使螺纹杆902旋转的更顺畅，不会出现卡顿现象。
进一步的，夹持块本体1的右侧内壁开设有圆形孔，圆形孔的数量为两个，起到固定半圆形固定块907的作用。
工作原理：该防水散热风扇加工用绕线夹持装置，通过设置调节装置9中旋转杆901，通过旋转旋转钮8带动旋转杆901旋转，旋转杆901带动螺纹杆902旋转，螺纹杆902带动移动块903移动，这样就能实现调节移动块903来带动半圆形固定块907实现调节，同时设置伸缩杆906在移动块903移动调节时伸缩杆906自动伸缩，这样就不会出现因角度的问题调节不动的问题进一步的固定所绕的线，同时可以更好的保护所绕的线，不至于出现因夹持所造成的伤害，更好的保护所绕的线，不会出现不可预计的问题，在通过设置挤压杆2，通过人家挤压挤压杆2降绕线圈所绕的线放入其中，这样就能实现夹持，同时挤压杆2给予一个反向的力，这样就能更好的夹持所绕的线，不至于出现夹持不紧的问题，更好的夹紧。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
