技术领域
本实用新型涉及家居安全设备技术领域，尤其涉及一种可移动方向的防盗眼。
背景技术
防盗眼学名称之为门镜，所谓门镜俗名叫做猫眼。猫眼是装在住宅户门上的一种小型光学仪器，因为光线通过它折射后在远处看它闪光的样子很类似波斯猫眼睛晚上发出的光线，所以给它别名叫猫眼；它是由一块凹透镜(物镜)和一块凸透镜组成。物镜的焦距极短，它使室外的人或物成正立缩小的虚像，此像正好落在目镜的焦点以内，最后得到一个放大的正立虚像，此像恰又成在人眼的明视距离附近，对门外的情况就看得清楚了。因为现在的犯罪分子越来越狡猾了，作案工具层出不穷，所以需要对防盗眼进一步改进以满足防盗的作用
本发明人发现，现有的防盗眼结构设计比较简单，只是单一的直线向外窥探，不能将门外所有的情况尽收眼底，容易造成不必要的损失，并且现有的防盗眼结构容易被不法分子从外侧窥探屋子内部情况，安全系数略低，所以需要将现有的防盗眼进一步的改进和优化，以满足生活防盗安全的需要。
于是，本人秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种可移动方向的防盗眼，以期达到更具有实用价值性的目的。
实用新型内容
本实用新型的目的在于提供一种可移动方向的防盗眼，以解决上述背景技术中提出的结构设计简单，不能360度旋转观察，不具备反窥探功能的问题。
本实用新型可移动方向的防盗眼的目的与功效，由以下具体技术手段所达成：
一种可移动方向的防盗眼，其中，该可移动方向的防盗眼包括有：
装置本体、防盗门体、防盗眼固定螺扣、内窥镜调节固定螺扣、内窥镜、防护罩、内窥镜限位扣、旋转轴承、防盗眼外筒限位扣和防盗眼外筒；
所述装置本体上设置有防盗门体；所述防盗门体上端开设有通孔，且通孔当中安装有防盗眼外筒；所述防盗眼外筒内侧外壁上螺丝固定有防盗眼固定螺扣；所述防盗眼固定螺扣外侧外壁上设置有防盗眼外筒限位扣，且防盗眼外筒限位扣上粘合设置有防护罩；所述防盗眼外筒内侧嵌装设置有旋转轴承；所述旋转轴承内部穿过固定有内窥镜；所述内窥镜外侧固定设置有内窥镜限位扣；所述内窥镜内侧端头外壁上螺丝固定有内窥镜调节固定螺扣。
进一步的，所述防盗眼外筒内外两侧的内壁上均嵌装设置有旋转轴承。
进一步的，所述内窥镜调节固定螺扣与内窥镜限位扣安装时均顶于旋转轴承内圈侧壁上。
进一步的，所述防盗眼固定螺扣外壁上阵列设置有圆柱形棱条。
进一步的，所述防护罩为透明钢化玻璃材料制成，且防护罩与防盗眼外筒限位扣为胶合一体化设计。
进一步的，所述内窥镜外侧镜头为倾斜角度设计，且内窥镜倾斜角度为30度。
与现有结构相较之下，本实用新型具有如下优点：
1.本实用新型防盗眼外筒内外两侧的内壁上均嵌装设置有旋转轴承的设置，有利于内窥镜能够防盗眼外筒内部通过旋转轴承顺利的旋转，有效防止卡住的现象发生，增加使用强度与寿命。
2.本实用新型防盗眼固定螺扣外壁上阵列设置有圆柱形棱条的设置，有利于防盗眼固定螺扣的快速安装紧固住内窥镜，并且更加便捷的对内窥镜进行旋转调节观察。
3.本实用新型防护罩为透明钢化玻璃材料制成，且防护罩与防盗眼外筒限位扣为胶合一体化设计的设置，有利于对该内窥镜进行保护，有效防止窥探，并且一体化设计防止不法分子将其拆卸作案，有效的加强了安全性与防盗性。
附图说明

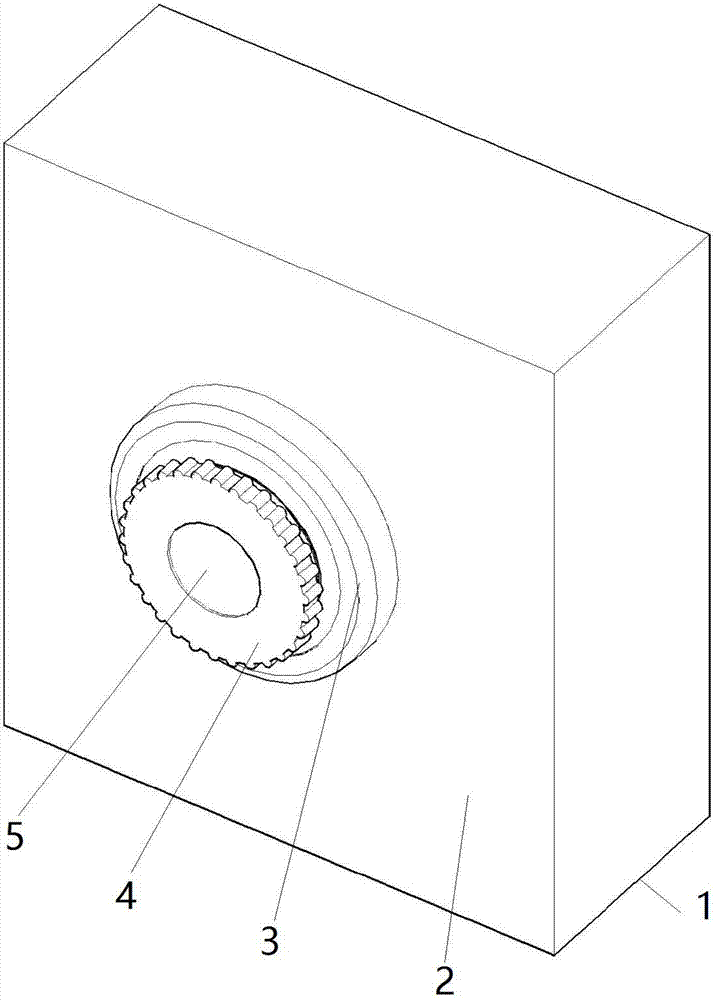

图1为本实用新型结构示意图；
图2为本实用新型外侧结构示意图；
图3为本实用新型无防护罩结构示意图；
图4为本实用新型分解内侧结构示意图；
图5为本实用新型分解外侧结构示意图。
图中：1-装置本体，2-防盗门体，3-防盗眼固定螺扣，4-内窥镜调节固定螺扣，5-内窥镜，6-防护罩，7-内窥镜限位扣，8-旋转轴承，9-防盗眼外筒限位扣，10-防盗眼外筒。
具体实施方式
下面，将详细说明本实用新型的实施例，其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本实用新型，但应当理解该描述并非要把本实用新型限制于该示例性的实施例。相反，本实用新型将不仅覆盖该示例性的实施例，而且还覆盖各种替换的、改变的、等效的和其他实施例，其可包含在所附权利要求所限定的本实用新型的精神和范围内。
参见图1至附图5，一种可移动方向的防盗眼，包括有：
装置本体1、防盗门体2、防盗眼固定螺扣3、内窥镜调节固定螺扣4、内窥镜5、防护罩6、内窥镜限位扣7、旋转轴承8、防盗眼外筒限位扣9和防盗眼外筒10；
装置本体1上设置有防盗门体2；防盗门体2上端开设有通孔，且通孔当中安装有防盗眼外筒10；防盗眼外筒10内侧外壁上螺丝固定有防盗眼固定螺扣3；防盗眼固定螺扣3外侧外壁上设置有防盗眼外筒限位扣9，且防盗眼外筒限位扣9上粘合设置有防护罩6；防盗眼外筒10内侧嵌装设置有旋转轴承8；旋转轴承8内部穿过固定有内窥镜5；内窥镜5外侧固定设置有内窥镜限位扣7；内窥镜5内侧端头外壁上螺丝固定有内窥镜调节固定螺扣4
如上述所述的可移动方向的防盗眼的较佳实施例，其中，防盗眼外筒10内外两侧的内壁上均嵌装设置有旋转轴承8，便于内窥镜5能够防盗眼外筒10内部通过旋转轴承8顺利的旋转，有效防止卡住的现象发生，增加使用强度与寿命。
如上述所述的可移动方向的防盗眼的较佳实施例，其中，内窥镜调节固定螺扣4与内窥镜限位扣7安装时均顶于旋转轴承8内圈侧壁上，便于内窥镜5在防盗眼外筒10方便进行旋转，因为旋转轴承8外壁固定于防盗眼外筒10的内壁上的，所以根据轴承原理只有抵在旋转轴承8内圈上才能顺利的旋转观察。
如上述所述的可移动方向的防盗眼的较佳实施例，其中，防盗眼固定螺扣3外壁上阵列设置有圆柱形棱条，便于防盗眼固定螺扣3的快速安装紧固住内窥镜5，并且更加便捷的对内窥镜5进行旋转调节观察。
如上述所述的可移动方向的防盗眼的较佳实施例，其中，防护罩6为透明钢化玻璃材料制成，且防护罩6与防盗眼外筒限位扣9为胶合一体化设计，便于对该内窥镜5进行保护，有效防止窥探，并且一体化设计防止不法分子将其拆卸作案，有效的加强了安全性与防盗性。
6.根据权利要求1所述的可移动方向的防盗眼，其特征在于：所述内窥镜5外侧镜头为倾斜角度设计，且内窥镜5倾斜角度为30度，便于内窥镜5在旋转时能够将门外的所有情况尽收眼底，有效防止不法分子藏于门侧。
本实施例的工作原理：
在使用该可移动方向的防盗眼时，首先需要将该装置本体1其安装于防盗门体2上，因为内窥镜5是直接固定安装于防盗眼外筒10内部旋转轴承8内圈内壁上的，防护罩6是一体粘合于防盗眼外筒限位扣9上的，所以安装时，只需要将防盗眼外筒10及其内部结构插入防盗门体2事先预留的猫眼孔中即可，然后先将防盗眼固定螺扣3旋转固定于防盗眼外筒10外壁螺纹上，然后再将内窥镜调节固定螺扣4紧固于内窥镜5的外壁罗纹螺纹上，然后便可进行使用，使用时只需用手转动内窥镜调节固定螺扣4对内窥镜的外镜头进行360度旋转观察，以便对整个门外的情况有所了解，从而减少犯罪分子的作案机会。
综上所述，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
