技术领域
本实用新型是一种自动弹出补货卷烟零售柜，属于零售柜领域。
背景技术
自动售货机是能根据投入的钱币自动付货的机器，自动售货机是商业自动化的常用设备，它不受时间、地点的限制，能节省人力、方便交易，是一种全新的商业零售形式，又被称为24小时营业的微型超市，目前国内常见的自动售卖机共分为四种：饮料自动售货机、食品自动售货机、综合自动售货机、化妆品自动售卖机。
现有技术公开了申请号为：CN201720230673.5的一种自动弹出补货卷烟零售柜，包括顶板、侧板、前面板和后板，其中前面板包括前下面板和前上面板，前上面板向后倾斜设置，且补货槽外端延伸出该前上面板，但是该现有技术由于该设备的主要功能是用来展示所卖的物品，当一件同样的商品售卖完了，较难自动的补货，需要外界对其进行补货，较为耗费人力。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种自动弹出补货卷烟零售柜，以解决的现有技术由于该设备的主要功能是用来展示所卖的物品，当一件同样的商品售卖完了，较难自动的补货，需要外界对其进行补货，较为耗费人力的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种自动弹出补货卷烟零售柜，其结构包括展示玻璃、顶盖、自动补货展示装置、侧板、手握把、底柜、底部支撑架、柜体，所述展示玻璃两侧安装有侧板，所述侧板顶端焊接有顶盖，所述自动补货展示装置安装于顶盖下方，所述手握把贯穿于底柜内部，所述底部支撑架焊接于底柜外表面，所述底柜嵌入于柜体内部，所述自动补货展示装置包括挤压弹簧、主受力杆、辅助滑块、受力拉杆、拉动块、限位滑轨、回位弹簧、防护外壳、推出端、挡块、延伸块、主压块，所述挤压弹簧顶端与主压块底端相连接，所述主受力杆右端与主压块铰链连接，所述主受力杆远离主压块的一端与辅助滑块相连接，所述拉动块贯穿于受力拉杆左端内部且铰链连接，所述辅助滑块嵌入于限位滑轨内槽且活动连接，所述回位弹簧顶端安装于延伸块底端，所述推出端贯穿于防护外壳内部，所述挡块安装于延伸块顶端外表面，所述防护外壳底端与柜体顶端相连接。
进一步地，所述底部支撑架设有两个且位于柜体左右两端，所述侧板底端位于柜体顶端外表面。
进一步地，所述主压块贯穿于防护外壳内部且活动连接，所述受力拉杆远离拉动块的一端与辅助滑块相连接。
进一步地，所述挡块设有六个，所述推出端设有六个，所述手握把设有两个。
进一步地，所述挡块通过延伸块与拉动块相连接。
进一步地，所述挡块为橡胶软体制成，具有一定的弹性，且耐用。
进一步地，所述侧板由不锈钢制成，较为坚固且耐用。
有益效果
本实用新型一种自动弹出补货卷烟零售柜，将备用的卷烟放置于防护外壳上，前端展示售卖的放置于主压块上，当其被售卖掉时，其主压块将失去阻力，挤压弹簧的弹力会将其主压块往上推动，使其辅助滑块受到主受力杆限制的力顺着限位滑轨滑动，从而拖动受力拉杆，将其拉动块往下拉动，使得延伸块拖动挡块往下移动，其防护外壳上的备货将会顺势往下滑动，能够在前端的货物售卖完时，自动在往前补货，依次循坏。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

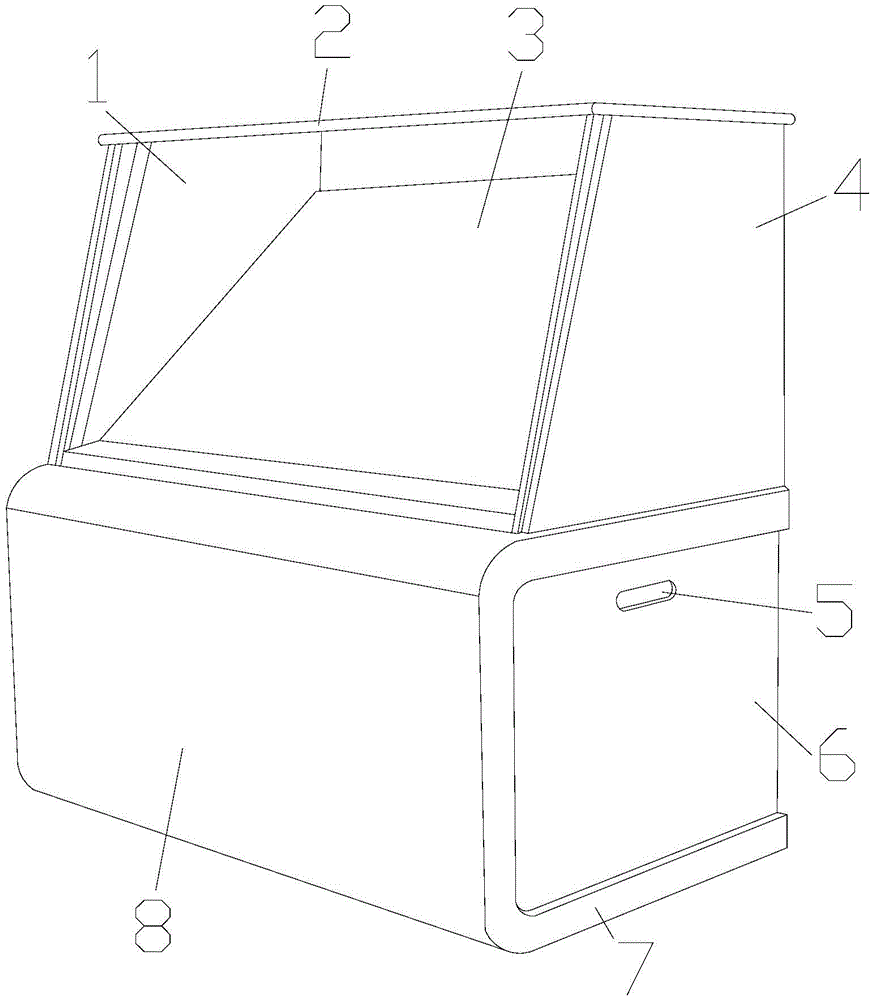

图1为本实用新型一种自动弹出补货卷烟零售柜的结构示意图；
图2为本实用新型一种自动补货展示装置的内部结构示意图。
图中：展示玻璃-1、顶盖-2、自动补货展示装置-3、侧板-4、手握把-5、底柜-6、底部支撑架-7、柜体-8、挤压弹簧-31、主受力杆-32、辅助滑块-33、受力拉杆-34、拉动块-35、限位滑轨-36、回位弹簧-37、防护外壳-38、推出端-39、挡块-310、延伸块-311、主压块-312。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1、图2，本实用新型提供一种自动弹出补货卷烟零售柜技术方案：其结构包括展示玻璃1、顶盖2、自动补货展示装置3、侧板4、手握把5、底柜6、底部支撑架7、柜体8，所述展示玻璃1两侧安装有侧板4，所述侧板4顶端焊接有顶盖2，所述自动补货展示装置3安装于顶盖2下方，所述手握把5贯穿于底柜6内部，所述底部支撑架7焊接于底柜6外表面，所述底柜6嵌入于柜体8内部，所述自动补货展示装置3包括挤压弹簧31、主受力杆32、辅助滑块33、受力拉杆34、拉动块35、限位滑轨36、回位弹簧37、防护外壳38、推出端39、挡块310、延伸块311、主压块312，所述挤压弹簧31顶端与主压块312底端相连接，所述主受力杆32右端与主压块312铰链连接，所述主受力杆32远离主压块312的一端与辅助滑块33相连接，所述拉动块35贯穿于受力拉杆34左端内部且铰链连接，所述辅助滑块33嵌入于限位滑轨36内槽且活动连接，所述回位弹簧37顶端安装于延伸块311底端，所述推出端39贯穿于防护外壳38内部，所述挡块310安装于延伸块311顶端外表面，所述防护外壳38底端与柜体8顶端相连接，所述底部支撑架7设有两个且位于柜体8左右两端，所述侧板4底端位于柜体8顶端外表面，所述主压块312贯穿于防护外壳38内部且活动连接，所述受力拉杆34远离拉动块35的一端与辅助滑块33相连接，所述挡块310设有六个，所述推出端39设有六个，所述手握把5设有两个，所述挡块310通过延伸块311与拉动块35相连接，所述挡块310为橡胶软体制成，具有一定的弹性，且耐用，所述侧板4由不锈钢制成，较为坚固且耐用。
本申请所说的挤压弹簧31是一种利用弹性来工作的机械零件，用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状，限位滑轨36又称导轨、滑道、是指固定在家具的柜体上，供家具的抽屉或柜板出入活动的五金连接部件。
例如，由工作人员将备用的卷烟放置于防护外壳38上，前端展示售卖的放置于主压块312上，当其被售卖掉时，其主压块312将失去阻力，挤压弹簧31的弹力会将其主压块312往上推动，使其辅助滑块33受到主受力杆32限制的力顺着限位滑轨36滑动，从而拖动受力拉杆34，将其拉动块35往下拉动，使得延伸块311拖动挡块310往下移动，其防护外壳38上的备货将会顺势往下滑动。
本实用新型解决了由于该设备的主要功能是用来展示所卖的物品，当一件同样的商品售卖完了，较难自动的补货，需要外界对其进行补货，较为耗费人力的问题，本实用新型通过上述部件的互相组合，本实用新型一种自动弹出补货卷烟零售柜，将备用的卷烟放置于防护外壳38上，前端展示售卖的放置于主压块312上，当其被售卖掉时，其主压块312将失去阻力，挤压弹簧31的弹力会将其主压块312往上推动，使其辅助滑块33受到主受力杆32限制的力顺着限位滑轨36滑动，从而拖动受力拉杆34，将其拉动块35往下拉动，使得延伸块311拖动挡块310往下移动，其防护外壳38上的备货将会顺势往下滑动，能够在前端的货物售卖完时，自动在往前补货，依次循坏。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
