技术领域
本实用新型是一种户外LED灯具，属于LED灯具技术领域。
背景技术
LED照明技术在城市景观照明中发挥了重要作用，使我国城市景观照明全面进入了LED照明时代。现有的户外LED灯具安装范围广，出现灯珠闪烁、不亮等故障后，需要替换新灯珠，大多灯罩组卸不便，替换新灯珠效率较差。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种户外LED灯具，以解决现有的户外LED灯具安装范围广，出现灯珠闪烁、不亮等故障后，需要替换新灯珠，大多灯罩组卸不便，替换新灯珠效率较差的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：
一种户外LED灯具，其结构包括壁装板、支撑杆、安装座、垂接杆、导水挡板、内罩、外灯罩、支架、替换灯座，所述外灯罩与上方导水挡板安装间隔高度不变，所述导水挡板上壁中点处焊有垂接杆，所述支撑杆后端固接壁装板表面，所述壁装板前侧设有安装高度不变的外灯罩，所述外灯罩与内罩组合构成双罩防护结构，所述内罩下槽处设有螺纹相连的支架，所述支架内槽与替换灯座相旋接。
进一步地，所述替换灯座包括接电柱、支撑体、限位板、安装套、绝缘层、定位块，所述接电柱下端垂接支撑体凹槽开口，所述支撑体外壁环接限位板，所述限位板长度对应内罩凹槽内宽，所述安装套嵌入对应绝缘层下方的支撑体内部，所述支撑体内嵌安装高度不变的定位块，所述定位块开口对接接电柱下端。
进一步地，所述导水挡板与内罩连为一体。
进一步地，所述安装座开口端穿接支撑杆。
进一步地，所述垂接杆立式对接安装座底壁。
进一步地，所述接电柱配合安装LED灯珠。
进一步地，所述支撑体套装在支架内槽中。
进一步地，所述限位板固设在以接电柱为安装中点的外围处。
有益效果
本实用新型一种户外LED灯具，外灯罩与内罩组合构成双罩防护结构，内罩下槽处设有螺纹相连的支架，则替换灯座嵌装在支架凹槽中，支撑体为结构外部安装体，上部设有接电柱，对应下部设有安装套，隔层中设有水平线安装的绝缘层，具有一定的漏电保护作用，定位块作为接电柱的底部固定件，能够保持部件安装后的垂直结构，接电柱是一种LED灯珠安装的连接柱，自带结构不变的接线端，可外连电源线，替换新灯珠时旋开支架，操作时可一次带出连接在接电柱的旧灯珠，进而提高灯罩组卸效率。
附图说明

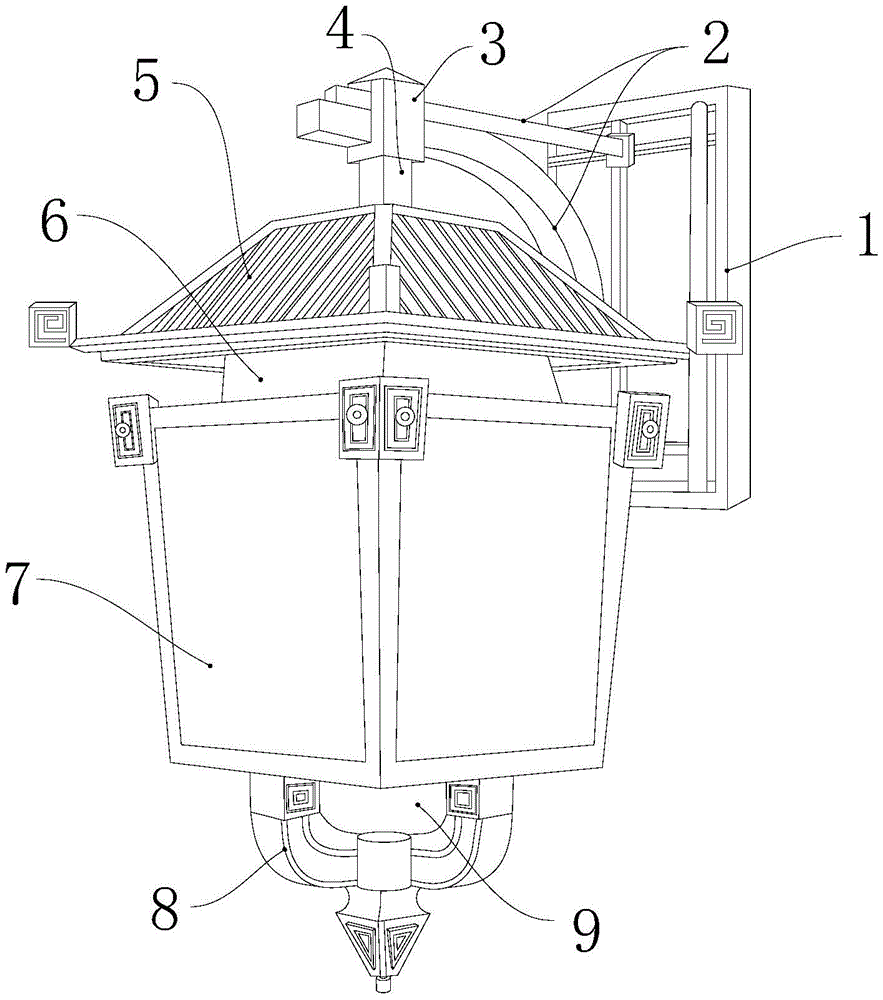

图1为本实用新型一种户外LED灯具的结构示意图；
图2为本实用新型的替换灯座装配结构示意图。
图中：壁装板-1、支撑杆-2、安装座-3、垂接杆-4、导水挡板-5、内罩-6、外灯罩-7、支架-8、替换灯座-9、接电柱-31、支撑体-32、限位板-33、安装套-34、绝缘层-35、定位块-36。
具体实施方式
下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-图2，本实用新型提供一种技术方案：一种户外LED灯具，其结构包括壁装板1、支撑杆2、安装座3、垂接杆4、导水挡板5、内罩6、外灯罩7、支架8、替换灯座9，所述外灯罩7与上方导水挡板5安装间隔高度不变，所述导水挡板5上壁中点处焊有垂接杆4，所述支撑杆2后端固接壁装板1表面，所述壁装板1前侧设有安装高度不变的外灯罩7，所述外灯罩7与内罩6组合构成双罩防护结构，所述内罩6下槽处设有螺纹相连的支架8，所述支架8内槽与替换灯座9相旋接，所述替换灯座9包括接电柱31、支撑体32、限位板33、安装套34、绝缘层35、定位块36，所述接电柱31下端垂接支撑体32凹槽开口，所述支撑体32外壁环接限位板33，所述限位板33长度对应内罩6凹槽内宽，所述安装套34嵌入对应绝缘层35下方的支撑体32内部，所述支撑体32内嵌安装高度不变的定位块36，所述定位块36开口对接接电柱31下端，所述导水挡板5与内罩6连为一体，所述安装座3开口端穿接支撑杆2，所述垂接杆4立式对接安装座3底壁，所述接电柱31配合安装LED灯珠，所述支撑体32套装在支架8内槽中，所述限位板33固设在以接电柱31为安装中点的外围处。
本专利所说的接电柱31是一种LED灯珠安装的连接柱，自带结构不变的接线端，可外连电源线，对应LED灯珠下端设计成形状相符的凹式触接结构。
例如：在进行使用时，外灯罩7与内罩6组合构成双罩防护结构，内罩6下槽处设有螺纹相连的支架8，则替换灯座9嵌装在支架8凹槽中，支撑体32为结构外部安装体，上部设有接电柱31，对应下部设有安装套34，隔层中设有水平线安装的绝缘层35，具有一定的漏电保护作用，定位块36作为接电柱31的底部固定件，能够保持部件安装后的垂直结构，接电柱31是一种LED灯珠安装的连接柱，自带结构不变的接线端，可外连电源线，替换新灯珠时旋开支架8，操作时可一次带出连接在接电柱31的旧灯珠，进而提高灯罩组卸效率。
本实用新型解决的问题是现有的户外LED灯具安装范围广，出现灯珠闪烁、不亮等故障后，需要替换新灯珠，大多灯罩组卸不便，替换新灯珠效率较差，本实用新型通过上述部件的互相组合，替换灯座嵌装在支架凹槽中，操作时可一次带出连接在接电柱31的旧灯珠，进而提高灯罩组卸效率。
