技术领域
本实用新型涉及动力电池技术领域，具体为一种使用方便的动力电池注液夹具。
背景技术
动力电池即为工具提供动力来源的电源，多指为电动汽车、电动列车、电动自行车、高尔夫球车提供动力的蓄电池。其主要区别于用于汽车发动机起动的起动电池。多采用阀口密封式铅酸蓄电池、敞口式管式铅酸蓄电池以及磷酸铁锂蓄电池。目前在对动力电池进行检修时，多会向动力电池内注入电解液，目前在对电解液进行注入时多是直接将动力电池放置在平稳处，但很多没有对动力电池进行夹持固定，同时不便于对放置动力电池的位置进行调整，进而会影响对动力电池的检修效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种使用方便的动力电池注液夹具，以解决上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种使用方便的动力电池注液夹具，包括放置板，所述放置板的右侧面开设有第一滑槽，所述第一滑槽内壁的左侧面与电动推杆的一端固定连接，所述电动推杆的另一端与第一滑块的左侧面固定连接，所述第一滑块的右侧面通过缓冲装置与第二滑块的左侧面固定连接，所述第二滑块的右侧面与滑杆的左端固定连接，所述滑杆的右端穿过滑套与移动板的左侧面固定连接，所述滑套的外表面与第一滑槽的内表面固定连接，所述移动板的左侧面与固定块的右侧面固定连接，所述固定块的左侧面开设有第二滑槽，所述第二滑槽内滑动连接有第三滑块，所述第三滑块的上表面与放置板的下表面固定连接，所述放置板上表面的左侧固定连接有固定板。
所述放置板的下表面与两个支撑杆的上表面固定连接，且两个支撑杆的下表面与两个连接装置的上表面固定连接，且两个连接装置的下表面分别与两个承载块的上表面固定连接，且两个承载块的相对面均卡接有螺纹筒，且两个螺纹筒内均螺纹连接有螺纹柱，且两个螺纹柱相对的一端固定连接，且右侧螺纹柱的右端与电机的输出轴固定连接，且左侧螺纹柱的左端与第三转轴的右端固定连接，所述第三转轴的表面卡接有第三轴承，且第三轴承和电机相远离的一端分别与两个支撑板的相对面固定连接，且两个支撑板的下表面均与底板的上表面固定连接，且两个支撑板的上表面分别与四个第二伸缩杆的下表面固定连接，且四个第二伸缩杆的顶端分别位于放置板下表面的四角处。
优选的，所述固定板的右侧面与移动板的左侧面均设置有防护垫，且两个防护垫的尺寸相同。
优选的，所述放置板的左侧面设置有开关，所述开关的输出端与电动推杆和电机的输入端通过导线电连接。
优选的，所述第三滑块的形状为倒T字形，所述第三滑块的长度与固定块的长度相同。
优选的，所述连接装置包括两个第一连接块，且两个第一连接块的上表面均与支撑杆的下表面固定连接，且两个第一连接块的相对面均卡接有第一轴承，且两个第一轴承内均套接有第一转轴，且第一转轴的下表面与连接杆的一端固定连接，所述连接杆的另一端与第二转轴的上表面固定连接，所述第二转轴的表面套接有两个第二轴承，且两个第二轴承分别卡接在两个第二连接块的相对面，且两个第二连接块的下表面均与承载块的上表面固定连接。
优选的，所述缓冲装置包括第一伸缩杆和弹簧，所述弹簧套接在第一伸缩杆的表面，所述第一伸缩杆和弹簧的两端分别与第一滑块的右侧面与第二滑块的左侧面固定连接。
(三)有益效果
本实用新型提供了一种使用方便的动力电池注液夹具，具备以下有益效果：
1、该使用方便的动力电池注液夹具，通过设置电动推杆、滑杆、移动板、连接装置、螺纹筒、螺纹柱、电机和第二伸缩杆，当电动推杆工作时可以使滑杆在滑套内左右移动，同时可以使移动板左右移动，进而方便对动力电池进行夹紧固定，在移动板向左移动的过程中，可以和固定板配合对动力电池进行固定，进而可以防止动力电池移动影响注液，当电机工作时电机的输出轴可以使两个螺纹柱转动，进而可以使螺纹筒的位置产生变化，进而可以使两个连接装置的底端相互靠近或远离，进而可以对放置板的高度进行调整，利用连接装置可以使螺纹筒更好的在螺纹柱上进行移动，同时通过连接装置顶端的固定，可以更好的对放置板的高度进行调整，当连接装置移动时第二伸缩杆可以伸长或缩短，进而可以使放置板更稳定的上下升降，将动力电池进行夹持固定，同时对放置板的高度进行调整，方便人们对动力电池进行检修和向动力电池进行注液。
2、该使用方便的动力电池注液夹具，通过设置第二滑槽、第三滑块、第三转轴、第三轴承和缓冲装置，利用第二滑槽和第三滑块可以使固定块更好的左右移动，进而方便移动板更好的左右移动，利用第三转轴和第三轴承可以对螺纹柱进行支撑，进而可以对连接装置进行支撑，进而可以对放置板进行支撑，当电动推杆缩短时移动板会向左移动，当移动板与动力电池接触且电动推杆继续缩短时，第一伸缩杆和弹簧伸长，避免对动力电池造成伤害，且本实用新型结构紧凑，设计合理，实用性强。
附图说明

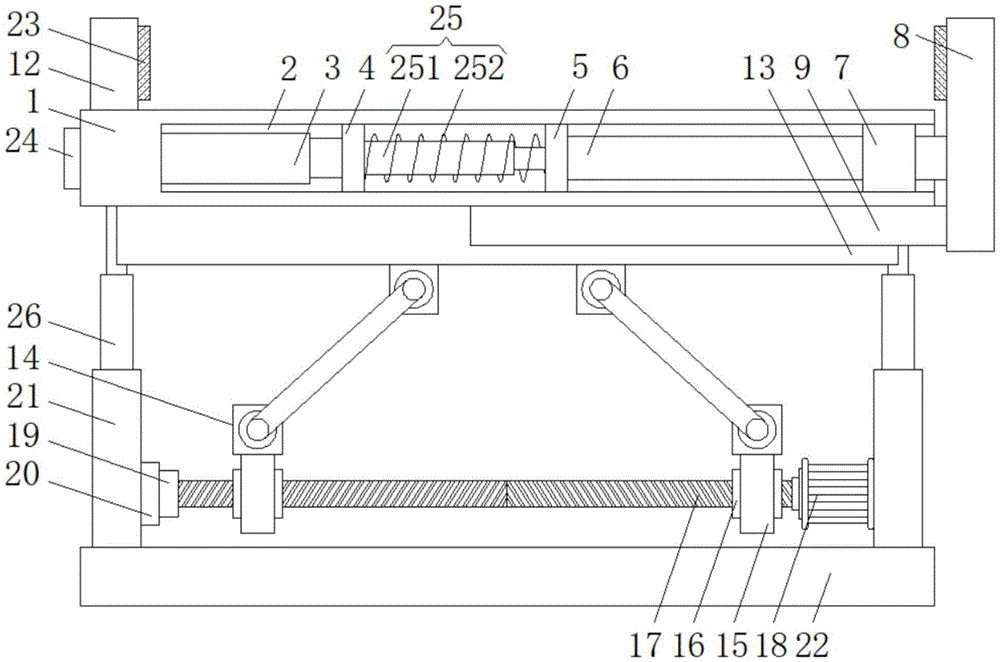

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型滑块侧视的结构示意图；
图3为本实用新型连接装置正视的结构示意图。
图中：1放置板、2第一滑槽、3电动推杆、4第一滑块、5第二滑块、6滑杆、7滑套、8移动板、9固定块、10第二滑槽、11第三滑块、12固定板、13支撑杆、14连接装置、141第一连接块、142第一轴承、143第一转轴、144连接杆、145第二转轴、146第二轴承、147第二连接块、15承载块、16螺纹筒、17螺纹柱、18电机、19第三转轴、20第三轴承、21支撑板、22底板、23防护垫、24开关、25缓冲装置、251第一伸缩杆、252弹簧、26第二伸缩杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-3所示，本实用新型提供一种技术方案：一种使用方便的动力电池注液夹具，包括放置板1，所述放置板1的右侧面开设有第一滑槽2，所述第一滑槽2内壁的左侧面与电动推杆3的一端固定连接，当电动推杆3工作时可以使滑杆6在滑套7内左右移动，同时可以使移动板8左右移动，进而方便对动力电池进行夹紧固定，所述电动推杆3的另一端与第一滑块4的左侧面固定连接，当电动推杆3缩短时移动板8会向左移动，所述第一滑块4的右侧面通过缓冲装置25与第二滑块5的左侧面固定连接，缓冲装置25包括第一伸缩杆251和弹簧252，所述弹簧252套接在第一伸缩杆251的表面，当移动板8与动力电池接触且电动推杆3继续缩短时，第一伸缩杆251和弹簧252伸长，避免对动力电池造成伤害，所述第一伸缩杆251和弹簧252的两端分别与第一滑块4的右侧面与第二滑块5的左侧面固定连接，所述第二滑块5的右侧面与滑杆6的左端固定连接，所述滑杆6的右端穿过滑套7与移动板8的左侧面固定连接，在移动板8向左移动的过程中，可以和固定板12配合对动力电池进行固定，进而可以防止动力电池移动影响注液，所述滑套7的外表面与第一滑槽2的内表面固定连接，所述移动板8的左侧面与固定块9的右侧面固定连接，所述固定块9的左侧面开设有第二滑槽10，所述第二滑槽10内滑动连接有第三滑块11，第三滑块11的形状为倒T字形，利用第二滑槽10和第三滑块11可以使固定块9更好的左右移动，进而方便移动板8更好的左右移动，所述第三滑块11的长度与固定块9的长度相同，所述第三滑块11的上表面与放置板1的下表面固定连接，所述放置板1上表面的左侧固定连接有固定板12，所述固定板12的右侧面与移动板8的左侧面均设置有防护垫23，且两个防护垫23的尺寸相同，利用防护垫23可以防止移动板8和固定板12对动力电池造成损伤。
所述放置板1的下表面与两个支撑杆13的上表面固定连接，且两个支撑杆13的下表面与两个连接装置14的上表面固定连接，利用连接装置14可以使螺纹筒16更好的在螺纹柱17上进行移动，同时通过连接装置14顶端的固定，可以更好的对放置板1的高度进行调整，且两个连接装置14的下表面分别与两个承载块15的上表面固定连接，连接装置14包括两个第一连接块141，且两个第一连接块141的上表面均与支撑杆13的下表面固定连接，且两个第一连接块141的相对面均卡接有第一轴承142，且两个第一轴承142内均套接有第一转轴143，且第一转轴143的下表面与连接杆144的一端固定连接，所述连接杆144的另一端与第二转轴145的上表面固定连接，所述第二转轴145的表面套接有两个第二轴承146，且两个第二轴承146分别卡接在两个第二连接块147的相对面，且两个第二连接块147的下表面均与承载块15的上表面固定连接，且两个承载块15的相对面均卡接有螺纹筒16，且两个螺纹筒16内均螺纹连接有螺纹柱17，且两个螺纹柱17相对的一端固定连接，且右侧螺纹柱17的右端与电机18的输出轴固定连接，当电机18工作时电机18的输出轴可以使两个螺纹柱17转动，进而可以使螺纹筒16的位置产生变化，进而可以使两个连接装置14的底端相互靠近或远离，进而可以对放置板1的高度进行调整，且左侧螺纹柱17的左端与第三转轴19的右端固定连接，所述第三转轴19的表面卡接有第三轴承20，利用第三转轴19和第三轴承20可以对螺纹柱17进行支撑，进而可以对连接装置14进行支撑，进而可以对放置板1进行支撑，且第三轴承20和电机18相远离的一端分别与两个支撑板21的相对面固定连接，且两个支撑板21的下表面均与底板22的上表面固定连接，且两个支撑板21的上表面分别与四个第二伸缩杆26的下表面固定连接，且四个第二伸缩杆26的顶端分别位于放置板1下表面的四角处，当连接装置14移动时第二伸缩杆26可以伸长或缩短，进而可以使放置板1更稳定的上下升降，放置板1的左侧面设置有开关24，所述开关24的输出端与电动推杆3和电机18的输入端通过导线电连接。
使用时，通过开关24控制电动推杆3工作，电动推杆3伸长使第一滑块4向右移动，进而可以使缓冲装置25带动第二滑块5向右移动，进而可以使滑杆6在滑套7内向右移动，进而可以使移动板8向右移动，一定时间后通过开关24控制电动推杆3停止工作，然后将动力电池放置在放置板1上，然后通过开关24控制电动推杆3工作，电动推杆3缩短使移动板8向左移动，进而可以利用移动板8和固定板12对动力电池进行固定，同时，利用缓冲装置25可以防止对动力电池造成伤害，当需要对放置板1的高度进行调整时，通过开关24控制电机18工作，电机18的输出轴带动螺纹柱17转动，进而可以使两个螺纹筒16在两个螺纹筒16的表面相互靠近或相互远离，进而可以对放置板1的高度进行调整，进而方便人们对本实用新型进行使用。
综上可得，该使用方便的动力电池注液夹具，通过设置电动推杆3、滑杆6、移动板8、连接装置14、螺纹筒16、螺纹柱17、电机18和第二伸缩杆26，当电动推杆3工作时可以使滑杆6在滑套7内左右移动，同时可以使移动板8左右移动，进而方便对动力电池进行夹紧固定，在移动板8向左移动的过程中，可以和固定板12配合对动力电池进行固定，进而可以防止动力电池移动影响注液，当电机18工作时电机18的输出轴可以使两个螺纹柱17转动，进而可以使螺纹筒16的位置产生变化，进而可以使两个连接装置14的底端相互靠近或远离，进而可以对放置板1的高度进行调整，利用连接装置14可以使螺纹筒16更好的在螺纹柱17上进行移动，同时通过连接装置14顶端的固定，可以更好的对放置板1的高度进行调整，当连接装置14移动时第二伸缩杆26可以伸长或缩短，进而可以使放置板1更稳定的上下升降，将动力电池进行夹持固定，同时对放置板1的高度进行调整，方便人们对动力电池进行检修和向动力电池进行注液。
同时，该使用方便的动力电池注液夹具，通过设置第二滑槽10、第三滑块11、第三转轴19、第三轴承20和缓冲装置25，利用第二滑槽10和第三滑块11可以使固定块9更好的左右移动，进而方便移动板8更好的左右移动，利用第三转轴19和第三轴承20可以对螺纹柱17进行支撑，进而可以对连接装置14进行支撑，进而可以对放置板1进行支撑，当电动推杆3缩短时移动板8会向左移动，当移动板8与动力电池接触且电动推杆3继续缩短时，第一伸缩杆251和弹簧252伸长，避免对动力电池造成伤害，且本实用新型结构紧凑，设计合理，实用性强。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
