一种具有电脑连接线布线板的充电桩连接器

技术领域

本实用新型涉及充电桩连接器技术领域，具体为一种具有电脑连接线布线板的充电桩连接器。

背景技术

充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据，随着科学技术的飞速发展，人们环保意识的不断增强，越来越多的人愿意购买电动汽车来代替燃油汽车，电动汽车的动力来源于蓄电池内的电能，如果电动汽车没电了，需要借助充电桩进行充电，把连接在充电桩上的连接器插到汽车的充电插座上，就可以对电动汽车进行充电，在充电桩内都会有电脑连接线布线板，使用布线板对连接线进行限位，能避免连接线在充电桩内出现混乱，充电桩在使用时充电桩的连接器的使用非常重要，在充电时需要对连接器进行散热，在散热上存在着缺陷，例如：

现有技术中的充电桩连接器在使用时对接部都会产生热量，使得对接部出现损坏的情况，这样会影响对接部的使用效率，降低了装置的使用寿命，故而无法满足现有技术所需。

实用新型内容

本实用新型的目的在于提供一种具有电脑连接线布线板的充电桩连接器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有电脑连接线布线板的充电桩连接器，包括连接器、固定板、导热板、插接板和对接部，所述连接器一侧固定焊接有固定板，所述固定板一侧固定焊接有导热板，所述导热板一侧固定焊接有插接板，所述插接板一侧均匀开设有凹槽，所述凹槽内壁均镶嵌有对接部，所述对接部一端均贯穿插接板和导热板，且对接部一端插接在固定板内。

优选的，所述导热板呈圆形结构，所述导热板外围均匀固定焊接有散热片，用于方便进行散热。

优选的，所述凹槽均呈圆形结构，且所述凹槽的直径均各不相同。

优选的，所述固定板呈圆形结构，且所述固定板的直径与导热板的直径相同，用于限制插接板的位置。

优选的，所述散热片为三十个，所述散热片为铝箔片。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过在固定板一侧设置导热板，通过导热板的作用能将对接部产生的热量导出到导热板上，这时导热板上产生的热量通过散热片进行散热，将导热板导出的热量散出到外界，能及时的将对接部产生的热量散出，避免对接部出现被烧坏的情况，以防对接部出现损坏，以防影响对接部的使用效率，同时能避免影响装置的使用寿命。

附图说明

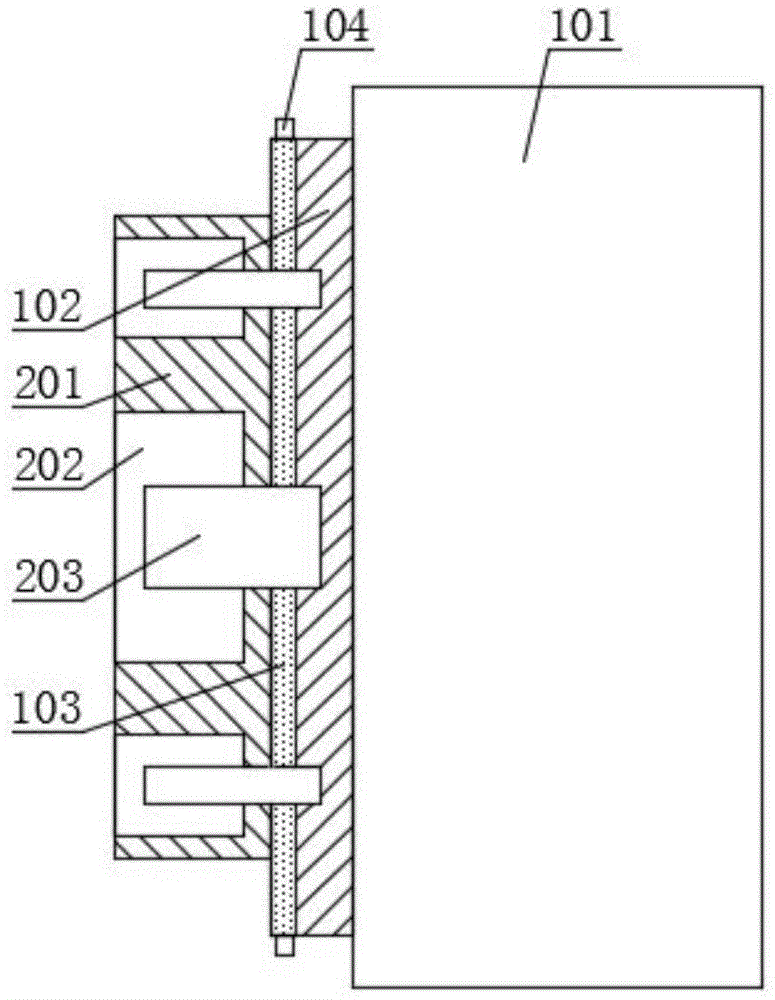

图1为本实用新型的主视剖切图；

图2为本实用新型的侧视图。

图中：101-连接器；102-固定板；103-导热板；104-散热片；201-插接板；202-凹槽；203-对接部。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种具有电脑连接线布线板的充电桩连接器，包括连接器101、固定板102、导热板103、插接板201和对接部203，所述连接器101一侧固定焊接有固定板102，所述固定板102一侧固定焊接有导热板103，所述导热板103一侧固定焊接有插接板201，所述插接板201一侧均匀开设有凹槽202，所述凹槽202内壁均镶嵌有对接部203，所述对接部203一端均贯穿插接板201和导热板103，且对接部203一端插接在固定板102内，本装置在使用时通过导热板103的作用能将对接部203产生的热量导出到导热板103上，这时导热板103上产生的热量通过散热片104进行散热，将导热板103导出的热量散出到外界，能及时的将对接部203产生的热量散出，避免对接部203出现被烧坏的情况，以防对接部203出现损坏，以防影响对接部203的使用效率，同时能避免影响装置的使用寿命。

所述导热板103呈圆形结构，所述导热板103外围均匀固定焊接有散热片104，用于方便进行散热，所述凹槽202均呈圆形结构，且所述凹槽202的直径均各不相同，所述固定板102呈圆形结构，且所述固定板102的直径与导热板103的直径相同，用于限制插接板201的位置，所述散热片104为三十个，所述散热片104为铝箔片。

工作原理：在使用时对接部203处产生的热量会传入到导热板103上，通过导热板103的作用能将对接部203产生的热量导出到导热板103上，这时导热板103上产生的热量通过散热片104进行散热，将导热板103导出的热量散出到外界，能及时的将对接部203产生的热量散出，避免对接部203出现被烧坏的情况，以防对接部203出现损坏，以防影响对接部203的使用效率，同时能避免影响装置的使用寿命。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
