技术领域
本实用新型涉及农产品加工技术领域，具体为一种板栗剥壳装置。
背景技术
板栗营养丰富，果实含糖、淀粉、蛋白质、脂肪及多种维生素、矿物质，成熟的板栗被大苞包裹，大苞外表面密生尖刺，大苞直径在5-10厘米，一个大苞内有1-4个果仁，果仁成熟后需要从大苞剥开取出，传统的方式是人工砸破大苞或者用剪子剥开，不仅效率低，而且更容易扎伤手。
实用新型内容
针对有技术的不足，本实用新型提供了一种板栗剥壳装置，具备快速剥壳取出果仁和不会让大苞的尖刺扎伤手的优点，解决了板栗剥壳效率低和容易被板栗壳扎伤手问题。
本实用新型提供如下技术方案：一种板栗剥壳装置，包括套筒、装篮、复位装置、刀片、连接片、传动杆、扳手、连接环、推杆、弹簧和把手，所述套筒外壁的中部与装篮的顶部一端固定连接，所述套筒的中部活动套接有复位装置，所述复位装置的顶部与推杆的底部固定连接，所述复位装置的一端贯穿套筒的底部与刀片顶部通过插销转动连接，所述刀片一侧的中部与连接片的一端固定连接，所述连接片的另一端与传动杆的底端活动连接，所述传动杆的另一端与扳手的底部一侧通过插销活动连接，所述扳手一侧的中部通过插销与连接环的一侧活动套接，所述连接环的另一侧与推杆顶部一侧的外壁固定连接，所述推杆顶部一侧的外壁通过位于连接环的下部弹簧与扳手的底部传动连接，所述推杆顶部一侧的外壁固定连接有位于连接环上部的把手。
优选的，所述套筒为圆柱形，且套筒的底部设置有收口。
优选的，所述装篮包括与套筒固定连接的连接杆，所述连接杆的一端与底座的一侧固定连接，所述底座的中部开设有半圆凹槽。
优选的，所述复位装置包括与套筒套装的长管，所述长管的顶部与挡片的底部固定连接，所述挡片的底部通过套装在长管上的复位弹簧与套筒内腔的底部传动连接。
优选的，所述刀片数量为两个，且刀片以长管的圆心为基准呈中心对称分布，且两刀片合并时相互接触。
与现有技术对比，本实用新型具备以下有益效果：
1、该板栗剥壳装置，通过底座的半圆形凹槽能够使板栗大苞稳定，有效避免刀片切入板栗大苞时滑出底座，通过利用复位弹簧的弹性拉起刀片，避免了手拿板栗时被刀片划伤。
2、该板栗剥壳装置，通过把手、推杆、复位装置、刀片和传动杆之间的配合设置，当刀片切入板栗大苞时，利用杠杆原理打开刀片撑开板栗大苞，可以直接取出果仁，快速简便，提高了板栗大苞剥壳的效率，避免了人们直接用剪子剥开板栗大苞容易被板栗大苞表面的尖刺扎伤。
附图说明

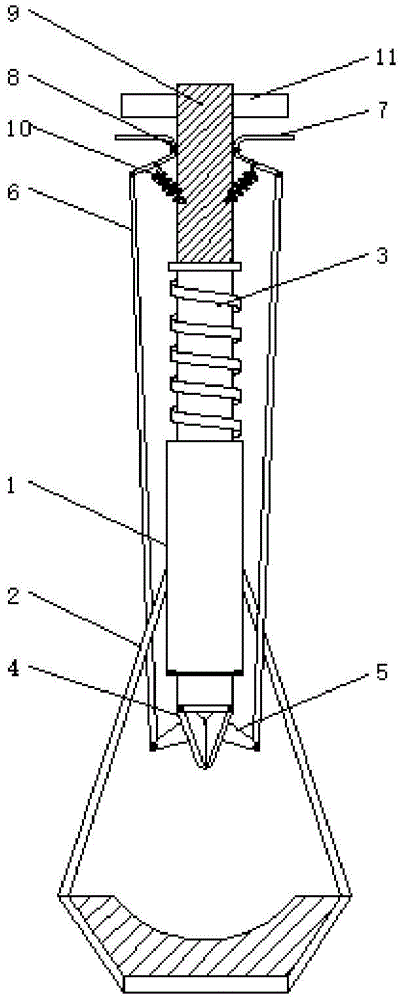

图1为本实用新型结构示意图；
图2为本实用新型连接环放大示意图；
图3为本实用新型装篮放大示意图；
图4为本实用新型复位装置放大示意图；
图5为本实用新型刀片局部放大示意图。
图中：1、套筒；2、装篮；201、连接杆；202、底座；3、复位装置；301、长管；302、挡片；303、复位弹簧；4、刀片；5、连接片；6、传动杆；7、扳手；8、连接环；9、推杆；10、弹簧；11、把手。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种板栗剥壳装置，包括套筒1、装篮2、复位装置3、刀片4、连接片5、传动杆6、扳手7、连接环8、推杆9、弹簧10和把手11，套筒1为圆柱形，且套筒1的底部设置有收口，方便配合复位装置3上的复位弹簧303完成复位动作，避免了手动拉回推杆，方便省力，套筒1外壁的中部与装篮2的顶部一端固定连接，装篮2，包括与套筒1固定连接的连接杆201，连接杆201的一端与底座202的一侧固定连接，底座202的顶部开设有半圆凹槽，底座202的中部为半圆凹槽，便于稳定板栗大苞，方便刀片4切入板栗大苞时不易滚动，方便剥开板栗大苞，套筒1的中部活动套接有复位装置3，复位装置3包括与套筒1套装的长管301，长管301的顶部与挡片302的底部固定连接，所说挡片302的底部通过复位弹簧303与套筒1的底部传动连接，有利于重复按压推杆，避免了手动复位，方便省力，复位装置3的顶部与推杆9的底部固定连接，复位装置3的一端贯穿套筒1的底部与刀片4顶部通过插销转动连接，刀片4数量为两个，且刀片4以长管301的圆心为基准呈对称分布，且两刀片4合并时相互接触，有利于刀片4切入板栗大苞时避免张开，便于剥开板栗外壳，直接取出果仁，提高剥壳效率，刀片4一侧的中部与连接片5的一端固定连接，连接片5的另一端与传动杆6的底端活动连接，传动杆6的另一端与扳手7的底部一侧通过插销活动连接，扳手7一侧的中部通过插销与连接环8的一侧活动套接，连接环8的另一侧与推杆9顶部两侧的外壁固定连接，推杆9顶部一侧的外壁通过位于连接环8的下部弹簧10与扳手7的底部传动连接，推杆9顶部一侧的外壁固定连接有位于连接环8上部的把手11。
工作原理，将板栗剥壳装置垂直放置地面，把板栗大苞放进底座202顶部开设的半圆凹槽中，握住把手11给推杆9施加压力从而推动复位装置3，使底部刀片4切入板栗大苞，再按压扳手7拉起传动杆6从而打开刀片4撑开板栗大苞，取出板栗，当松开扳手7利用弹簧10的弹力拉下传动杆6从而闭合刀片4，不再对把手11施加压力利用复位装置3中的复位弹簧303的弹性使刀片4复位。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
