技术领域
本实用新型涉及电子标签技术领域，具体涉及了一种方便佩戴的电子标签。
背景技术
电子标签又叫做射频标签，通常与阅读器一起配合使用，电子标签与阅读器之间通过耦合元件来实现射频空间中的无接触耦合，同时在耦合通道内根据时许关系，实现能量的传递和数据交换，在一些重要场合，出场人都会佩戴电子标签来作为身份标识和进行数据交换，但电子标签通常芯片和耦合元件，直接佩戴十分麻烦，而且电子标签一直戴在身上容易损坏。
实用新型内容
针对现有技术的不足，本实用新型提供一种方便佩戴的电子标签，具备佩戴方便，不容易损坏电子标签等优点，解决了直接佩戴十分麻烦，随身佩戴容易损坏的问题。
本实用新型的方便佩戴的电子标签，包括底座，所述底座的正面开设有底槽，所述底槽的内部固定连接有电子标签，所述底座的左右两侧均固定连接有连接块，所述连接块靠近底座中央的一侧开设有连接槽，所述连接块的内部转动连接有传动带，所述传动带的中央铰接有传动轴，所述底座正面的左右两侧均滑动连接有保护壳，所述保护壳的背面固定连接有海绵垫，所述保护壳靠近底座中央一侧的背面开设有卡槽，所述卡槽的内部滑动连接有卡块，所述卡块的正面固定连接有弹簧。
本实用新型的方便佩戴的电子标签，其中连接块的内部开设有滑槽，所述滑槽的正面与连接槽的背面相连通，所述保护壳远离底座一侧的背面固定连接有限位块，所述限位块滑动连接于滑槽的内部，该结构设置，使得限位块可以在滑槽的内部滑动。
本实用新型的方便佩戴的电子标签，其中传动带的左右两侧均铰接有转轮，该结构设置，使得传动带可以在连接块内部正常转动，所述传动轴的底部固定连接有旋钮，该结构设置，使得使用者可以通过旋钮控制传动带的转动，所述传动带正面靠近底座中央的一侧固定连接有两个固定块，限位块位于两个固定块之间的间隙中，该结构设置，使得传动带的转动可以带动保护壳进行移动。
本实用新型的方便佩戴的电子标签，其中连接槽的形状大小与保护壳的形状大小相契合，所述保护壳滑动连接于连接槽的内部，该结构设置，使得保护壳可以移动到连接槽的内部。
本实用新型的方便佩戴的电子标签，其中弹簧的正面固定连接于卡槽内壁的正面，所述卡块的形状大小与卡槽的形状大小相适配，所述卡块的底部固定连接有橡胶垫，该结构设置，使得弹簧和卡块可以对底座起到保护作用。
本实用新型的方便佩戴的电子标签，其中连接块的左侧固定连接有左手带，所述连接块的右侧固定连接有右手带，所述左手带的正面开设有多个手带孔，所述右手带的右侧固定连接有手带扣，该结构设置，方便使用者进行佩戴。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置的左手带和右手带，配合手带上设置的手带孔和手带扣，方便使用者佩戴该装置，同时手带孔和手带扣相连接，避免该装置从使用者手上脱落，通过设置的保护壳和卡块，配合海绵垫和弹簧，使得当该装置正面受到外力冲击时，海绵垫与弹簧可以将冲击力吸收，避免位于该装置内部的电子标签手到损坏。
2、本实用新型通过设置的连接块和连接槽，配合保护壳，使得当使用者需要使用电子标签时，保护壳可以滑动进入连接槽中，避免保护壳影响电子标签的正常功能，通过设置的转动轴和旋钮，配合传动带、限位块和传动带上设置的固定块，使得使用者可以通过旋转旋钮来控制保护壳的移动，同时配合转轮，方便传动带的转动。
附图说明
此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

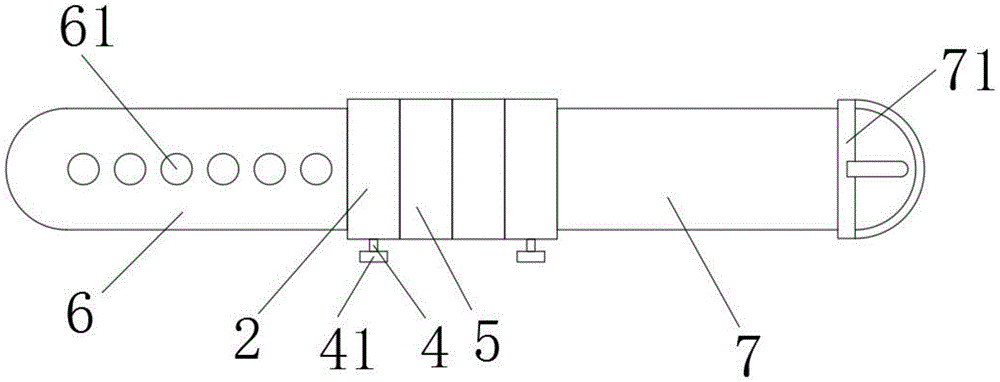

图1为本实用新型正视结构示意图；
图2为本实用新型底座和连接块底部剖视结构示意图；
图3为本实用新型底座和连接块正面剖视结构示意图。
图中：1、底座；11、底槽；12、电子标签；2、连接块；21、连接槽；22、滑槽；3、传动带；31、固定块；32、转轮；4、传动轴；41、旋钮；5、保护壳；51、海绵垫；52、卡槽；53、卡块；54、弹簧；55、限位块；6、左手带；61、手带孔；7、右手带；71、手带扣。
具体实施方式
以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。
另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。
请参阅图1-3，本实用新型的方便佩戴的电子标签，包括底座1，底座1的正面开设有底槽11，底槽11的内部固定连接有电子标签12，底座1的左右两侧均固定连接有连接块2，连接块2靠近底座1中央的一侧开设有连接槽21，连接块2的内部转动连接有传动带3，传动带3的中央铰接有传动轴4，底座1正面的左右两侧均滑动连接有保护壳5，保护壳5的背面固定连接有海绵垫51，保护壳5靠近底座1中央一侧的背面开设有卡槽52，卡槽52的内部滑动连接有卡块53，卡块53的正面固定连接有弹簧54。
连接块2的内部开设有滑槽22，滑槽22的正面与连接槽21的背面相连通，保护壳5远离底座1一侧的背面固定连接有限位块55，限位块55滑动连接于滑槽22的内部，该结构设置，使得限位块55可以在滑槽22的内部滑动。
传动带3的左右两侧均铰接有转轮32，该结构设置，使得传动带3可以在连接块2内部正常转动，传动轴4的底部固定连接有旋钮41，该结构设置，使得使用者可以通过旋钮41控制传动带3的转动，传动带3正面靠近底座1中央的一侧固定连接有两个固定块31，限位块55位于两个固定块31之间的间隙中，该结构设置，使得传动带3的转动可以带动保护壳5进行移动。
连接槽21的形状大小与保护壳5的形状大小相契合，保护壳5滑动连接于连接槽21的内部，该结构设置，使得保护壳5可以移动到连接槽21的内部。
弹簧54的正面固定连接于卡槽52内壁的正面，卡块53的形状大小与卡槽52的形状大小相适配，卡块53的底部固定连接有橡胶垫，该结构设置，使得弹簧54和卡块53可以对底座1起到保护作用。
连接块2的左侧固定连接有左手带6，连接块2的右侧固定连接有右手带7，左手带6的正面开设有多个手带孔61，右手带7的右侧固定连接有手带扣71，该结构设置，方便使用者进行佩戴。
在使用本实用新型时，使用者首先将该装置佩戴在手上，并通过手带孔61和手带扣71进行连接固定，避免该装置从使用者手上脱落，此时两个保护壳5之间相贴合，保护壳5将底座1和底槽11内固定的电子标签12覆盖住，当该装置受到冲击时，海绵垫51将吸收一部分冲击力，卡块53则会向卡槽52内部移动，并压迫弹簧54，弹簧54还将吸收一部分冲击力，从而达到保护该装置和电子标签12的目的，当需要使用电子标签12时，使用者只需要分别旋转左右两侧的旋钮41，使保护壳5移动到连接槽21的内部，此时电子标签12不再收到保护壳5的覆盖，当使用完毕后，使用者再分别旋转左右两侧的旋钮41，使保护壳5向底座1中央移动，当两个保护壳5互相接触时即可。
以上所述仅为本实用新型的实施方式而已，并不用于限制本实用新型。对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
