技术领域
本实用新型涉及一种电力信息通信抢修车，属于监控技术领域。
背景技术
随着电力用户的逐渐增加，要提高用户的供电可靠性，真正体现电力系统“优质、方便、规范、真诚”的服务理念，反应迅速、安全便捷的开展电力故障抢修工作是保障电力优质服务的关键因素，为此基层电力单位均配备了除了平日常见的螺丝刀、手钳等这些工器具外，还有大量的信息通信方面专业的工器具，如网线钳、光功率计、万用电能表、烙铁等工器具。
现有的抢修车装置，其固定装置及升降不够完善，且没有设置较好的防护装置，使得工作人员在使用过程中装置不稳定，进而存在一系列的安全隐患问题，使得装置的实用性不高，针对以上问题，我们提出一种电力信息通信抢修车。
实用新型内容
本实用新型提供了一种电力信息通信抢修车，以解决上述背景技术中提到的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种电力信息通信抢修车，包括底座，所述底座下端侧壁上安装有滚动机构，所述滚动机构一侧底座上安装有支撑机构，所述支撑机构一侧底座上端安装有伸缩机构，所述伸缩机构上端安装有工作平台，且所述工作平台上端边缘处垂直固定安装有防护栏，所述工作平台下端底座上安装有滑动机构，所述滑动机构与工作平台之间安装有连接机构。
作为本实用新型的一种优选技术方案，所述滚动机构包括四个凹形槽块，所述底座底端固定安装有四个凹形槽块，且四个所述凹形槽块相互之间呈矩形分布在底座下端侧壁边缘处，每个凹形槽块侧壁之间均水平固定安装有转动杆，且每个所述转动杆上均套设转动连接有滚轮。
作为本实用新型的一种优选技术方案，所述支撑机构包括两个螺纹孔，所述底座上端两侧边缘处均对称开设有螺纹孔，两个所述螺纹孔均螺纹连接有螺栓，两个所述螺栓一端均螺纹连接穿过螺纹孔转动连接有支撑板。
作为本实用新型的一种优选技术方案，所述伸缩机构包括液压缸，所述液压缸垂直镶嵌在底座上，所述液压缸输出端固定连接有伸缩杆，且所述伸缩杆另一端垂直固定连接在工作平台下端。
作为本实用新型的一种优选技术方案，所述滑动机构包括两个滑槽，所述底座上端对称开设有滑槽，两个所述滑槽内壁两端均固定安装有滑杆，且两个所述滑杆上端均对称套设有两个滑块，两个所述滑块均与滑杆滑动连接，且两个所述滑块相对之间侧壁均固定连接有弹簧。
作为本实用新型的一种优选技术方案，所述连接机构包括多个柱形滑块，多个所述柱形滑块外壁均套设滑动连接有柱形套筒，且多个所述柱形套筒侧壁上均固定连接有连接板，多个所述连接板相互之间均通过柱形套筒与柱形滑块滑动连接呈剪刀式分布。
本实用新型的有益效果是：本实用新型提供了一种电力信息通信抢修车，通过底座底端固定安装有滚轮，便于推动装置至指定位置，提高装置的便捷性，并通过螺栓下端转动连接的支撑板，正向转动螺栓使其螺栓带动支撑进行向下移动，对装置的固定效果更加显著，并通过液压缸输出端固定连接有工作平台，工作平台上固定安装有防护栏，液压缸运作带动工作平台进行升降，通过工作平台下端与底座上开设的滑槽内滑块与多个连接板连接呈剪刀式移动伸缩，提高了装置的稳定性，与现有的装置相比，本装置结构简单，操作便捷，使得装置在使用过程中更加稳定，并减低了存在的安全隐患，提高了装置的实用性。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
在附图中：

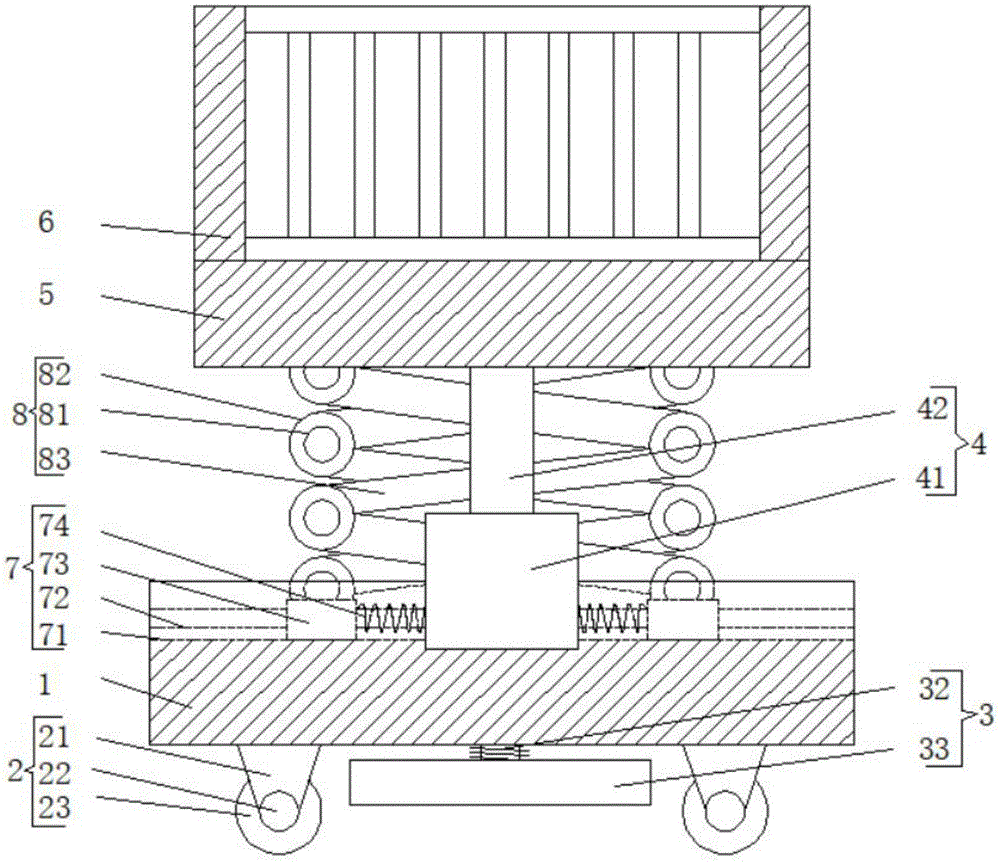

图1是本实用新型的整体结构示意图；
图2是本实用新型的底座局部结构示意图；
图3是本实用新型的支撑结构局部结构示意图
图4是本实用新型的侧视结构示意图。
图中：1、底座；2、滚动机构；21、凹形槽块；22、转动杆；23、滚轮；3、支撑机构；31、螺纹孔；32、螺栓；33、支撑板；4、伸缩机构；41、液压缸；42、伸缩杆；5、工作平台；6、防护栏；7、滑动机构；71、滑槽；72、滑杆；73、滑块；74、弹簧；8、连接机构；81、柱形滑块；82、柱形套筒；83、连接板。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
实施例
如图1-3所示，本实用新型一种电力信息通信抢修车，一种电力信息通信抢修车，包括底座1，底座1下端侧壁上安装有滚动机构2，滚动机构2一侧底座1上安装有支撑机构3，支撑机构3一侧底座1上端安装有伸缩机构4，伸缩机构4上端安装有工作平台5，且工作平台5上端边缘处垂直固定安装有防护栏6，工作平台5下端底座1上安装有滑动机构7，滑动机构7与工作平台5之间安装有连接机构8。
其中，滚动机构2包括四个凹形槽块21，底座1底端固定安装有四个凹形槽块21，且四个凹形槽块21相互之间呈矩形分布在底座1下端侧壁边缘处，每个凹形槽块21侧壁之间均水平固定安装有转动杆22，且每个转动杆22上均套设转动连接有滚轮23。
其中，支撑机构3包括两个螺纹孔31，底座1上端两侧边缘处均对称开设有螺纹孔31，两个螺纹孔31均螺纹连接有螺栓32，两个螺栓32一端均螺纹连接穿过螺纹孔31转动连接有支撑板33。
其中，伸缩机构4包括液压缸41，液压缸41垂直镶嵌在底座1上，液压缸41输出端固定连接有伸缩杆42，且伸缩杆42另一端垂直固定连接在工作平台5下端。
其中，滑动机构7包括两个滑槽71，底座1上端对称开设有滑槽71，两个滑槽71内壁两端均固定安装有滑杆72，且两个滑杆72上端均对称套设有两个滑块73，两个滑块73均与滑杆72滑动连接，且两个滑块73相对之间侧壁均固定连接有弹簧74。
其中，连接机构8包括多个柱形滑块81，多个柱形滑块81外壁均套设滑动连接有柱形套筒82，且多个柱形套筒82侧壁上均固定连接有连接板83，多个连接板83相互之间均通过柱形套筒82与柱形滑块81滑动连接呈剪刀式分布。
具体的，本实用新型使用时，首先将液压缸41接通电源，并通过底座1底端固定安装有滚轮23，将装置移动至指定位置，提高装置的便捷性，并通过螺栓32下端转动连接的支撑板33，正向转动螺栓32使其螺栓32带动支撑板33进行向下移动，对装置的固定效果更加显著，并通过液压缸41输出端固定连接有工作平台5，工作平台5上固定安装有防护栏6，液压缸41运作带动工作平台5进行升降，通过工作平台5下端与底座1上开设的滑槽71内的滑块73与多个连接板83、柱形滑块81和柱形套筒82连接呈剪刀式滑动伸缩，并通过两个滑块73之间固定安装的弹簧74，根据弹簧74的作用力与反作用力效果对其进行限位，使得装置在使用过程中更加稳定，提高了装置的稳定性，与现有的装置相比，本装置结构简单，操作便捷，使得装置在使用过程中更加稳定，并减低了存在的安全隐患，提高了装置的实用性。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
