技术领域
本实用新型涉及家具领域，更具体的说是涉及一种卡接在床侧部的电脑托架装置。
背景技术
现有的电脑桌，一般都是固定式的，虽然给人们学习、办公带来了方便，但是这种桌子存在着不足之处：这种桌子不能在床上使用，有时人们在床上使用电脑时，没有合适的放置电脑的装置，给人们的使用带来不便。有的放置在床上的桌子不但占用床上的空间，而且使人们的活动受限，结构比较笨重，不能按照使用者的需求进行调节位置和角度等，使用起来很不方便。
实用新型内容
本实用新型的目的是针对现有技术的不足之处，提供一种卡接在床侧部的电脑托架装置，其能够卡接在床侧面，结构简单，拆卸方便，使用灵活，不占用床上空间，给人们使用带来方便。
本实用新型的技术解决措施如下：
一种卡接在床侧部的电脑托架装置，包括后卡块和固定在后卡块前侧的置物架，所述置物架的底部连接有螺杆连接板，所述螺杆连接板上装设有紧固螺杆，紧固螺杆的一侧固定有把手，紧固螺杆的另一侧穿过螺杆连接板且其端部连接有锁紧片；所述置物架的上部左右两侧分别可拆卸地连接有调节杆，为左调节杆和右调节杆，所述左调节杆的上部可拆卸地连接有横杆，且横杆的一侧可旋转地装设有面板，横杆的另一侧可旋转地装设有放置板；所述右调节杆的上部为L型弯杆结构，且弯杆上可拆卸地装设有显示器固定架。
作为优选，所述置物架的上表面与后卡块的上表面平齐，置物架上设有圆形放置槽。
作为优选，所述左调节杆和右调节杆分别为可伸缩的的方形管或圆形管，且通过锁紧螺母调节其长度。
作为优选，所述面板的上下两侧分别可拆卸地装设有挡条，挡条上设有能够放入笔的卡槽。
作为优选，所述横杆为圆管结构，且面板和放置板的背部装设有圆形套筒，并通过锁紧螺栓能够将圆形套筒与横杆锁紧固定。
作为优选，所述面板上且位于上下挡条之间设有散热孔。
作为优选，所述放置板上粘贴有防滑手托。
本实用新型的有益效果在于：
本实用新型能够卡紧在床侧沿上，面板上放置笔记本或键盘，放置板上放置鼠标，显示器固定架上固定显示器，可在床上使用电脑，不占用床上空间，结构简单，拆卸方便。
本实用新型能够安装在床的左侧或右侧，可实现显示器或笔记本在床上使用，其显示器、笔记本、键盘或鼠标的高度可调，显示器、笔记本、键盘或鼠标的角度可调。满足人们的多种需求。
附图说明
下面结合附图对本实用新型做进一步的说明：

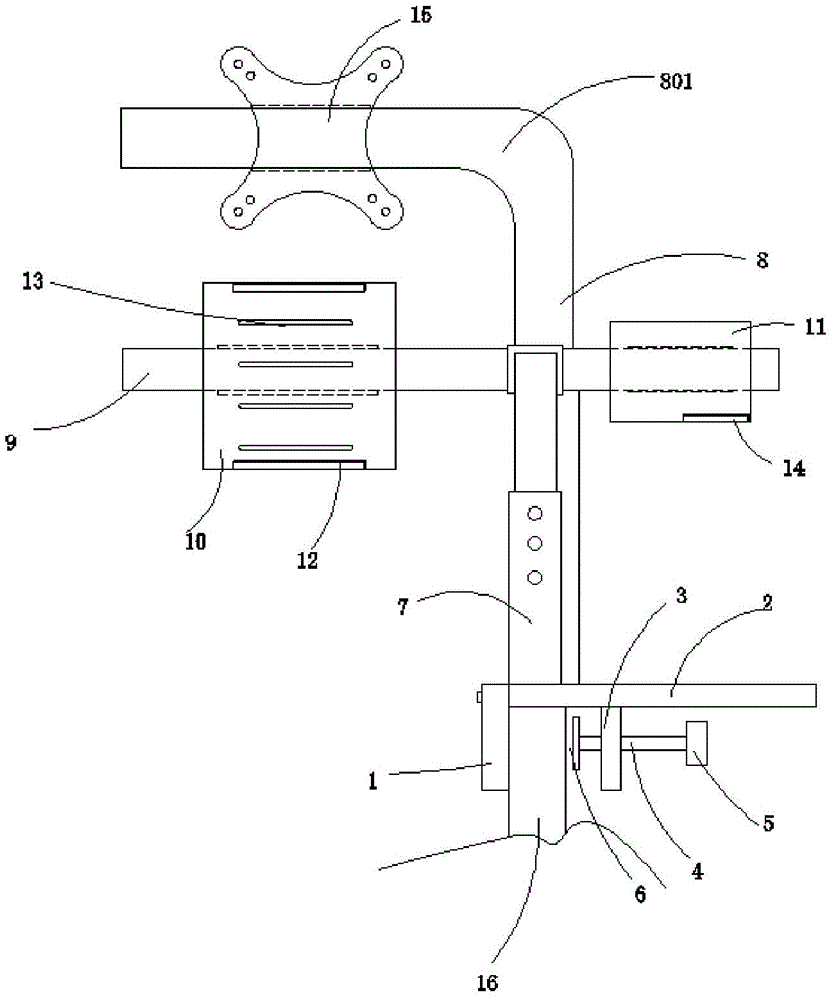

图1为本实用新型的结构示意图；
图2为本实用新型的置物架的结构示意图
图1和2中：1—后卡块；2—置物架；201—圆形放置槽；202—浅凹槽；3—螺杆连接板；4—紧固螺杆；5—把手；6—锁紧片；7—左调节杆；8—右调节杆；801—L型弯杆结构；9—横杆；10—面板；11—放置板；12—挡条；13—散热孔；14—防滑手托；15—显示器固定架；16—床沿。
具体实施方式
实施例，见附图1和2，一种卡接在床侧部的电脑托架装置，包括后卡块1和通过螺栓固定在后卡块前侧的置物架2，所述置物架的上表面与后卡块的上表面平齐，置物架上设有圆形放置槽201。置物架上放置书籍、杂物等，圆形放置槽内可以防止水杯，这样使用装置时，便于在其上放置物品，而不需要将物品都堆放到床上。
本实施例中，置物架为方形板，置物架内也可以设置浅凹槽202，这样将物品放于浅凹槽内也便于定位，防止物品掉落到地上，物品也可以触手可及，拿放东西方便，可以取代床头柜，能够放各种物品，如书籍、手机、水果、零食、遥控器、闹钟等。
所述置物架的底部通过螺钉连接有螺杆连接板3，所述螺杆连接板上装设有紧固螺杆4，本实施例中，紧固螺杆上设有外螺纹，螺杆连接板内设有与外螺纹相配合的内螺纹，紧固螺杆的一侧固定有把手5，紧固螺杆的另一侧穿过螺杆连接板且其端部连接有锁紧片6；当需要将本装置锁紧在床侧沿时，将通过把手旋转紧固螺杆，使锁紧片远离后卡块，然后将后卡块卡入床侧部的床垫与床沿16之间的缝隙内，螺杆连接板位于床沿外侧，然后旋转紧固螺杆使锁紧片抵持在床侧部，采用紧固螺杆与锁紧片的方式便于适用于不同厚度的床侧沿的使用，同时也便于移动本装置，方便将本装置固定在床头处、床中部或床尾部，根据使用者的需要调节紧固螺杆，并移动到相应位置就可以实现。
所述置物架的上部左右两侧分别可拆卸地连接有调节杆，为左调节杆7和右调节杆8，本实施例中，所述左调节杆和右调节杆分别为可伸缩的的方形管或圆形管，且通过锁紧螺母调节其长度，左调节杆和右调节杆的下部通过螺栓或插槽的方式固定在置物架上，这样便于拆卸和安装。可伸缩的的方形管或圆形管采用本领域人员常用的方式即可实现。采用可伸缩的的方形管或圆形管，便于调节其高度，这样适用于不同高度的床上使用本装置，也便于不同身高的人群使用电脑，满足人们的多种需求。
所述左调节杆的上部可拆卸地连接有横杆9，且横杆的一侧可旋转地装设有面板10，横杆的另一侧可旋转地装设有放置板11；所述横杆为圆管结构，且面板和放置板的背部装设有圆形套筒，并通过锁紧螺栓能够将圆形套筒与横杆锁紧固定。当需要调节面板或放置板的角度时，通过松开锁紧螺栓，然后转动调节面板或放置板使其相对水平面的角度到合适位置，然后再锁紧锁紧螺栓将调节面板或放置板固定即可，这样面板上放置笔记本或键盘，放置板上放置鼠标，便于人们以舒适的角度使用笔记本、键盘或鼠标，防止长期低头造成的脊椎弯曲的安全隐患，更加人性化。
所述面板的上下两侧分别可拆卸地装设有挡条12，挡条上设有能够放入笔的卡槽。所述面板上且位于上下挡条之间设有散热孔13，便于笔记本散热。所述放置板上粘贴有防滑手托14，使用鼠标时保护手掌部。无论是坐立还是躺卧在床上，都能够调节本装置到舒适的位置，调整调节面板或放置板到舒适的角度。
所述右调节杆的上部为L型弯杆结构801，且弯杆上可拆卸地装设有显示器固定架15。显示器固定架上设有安装孔，一般显示器后面有固定的螺丝孔，能够将显示器通过螺丝固定在显示器固定架上。
上述实施例是对本实用新型进行的具体描述，只是对本实用新型进行进一步说明，不能理解为对本实用新型保护范围的限定，本领域的技术人员根据上述实用新型的内容作出一些非本质的改进和调整均落入本实用新型的保护范围之内。
