技术领域
本实用新型涉及拖吊装置技术领域，具体讲是一种电机试验用拖吊装置。
背景技术
电机(英文：Electricmachinery)，俗称马达，使指依据电磁感应定律实现电能转换或传递的一种电磁装置，电机按工作电源种类可划分为直流电机和交流电机两大类，众所周知，由于电机本身质量较重，需要多人合力或是借助辅助工具方能移动。
然而，经调查研究发现，现有的电机用拖吊装置需要借助吊装工具或是用绳索对电机进行固定后方能抓取电机，这两种方式费时且费力，如果电机固定不当在运输电机的过程中会存在安全隐患。
实用新型内容
因此，为了解决上述不足，本实用新型在此提供一种电机试验用拖吊装置，具有能对电机进行稳定抓取、方便移动和使用寿命长等优点。
本实用新型是这样实现的，构造一种电机试验用拖吊装置，包括吊架和抓取装置，吊架的内部设有承重台，承重台的顶部呈垂直状焊接有承重杆，相邻承重杆之间通过螺栓呈水平状安装有吊臂，吊臂的底部通过螺栓安装有滑轨，滑轨的外侧嵌套有电动葫芦，电动葫芦的内部缠绕有缆绳，抓取装置呈垂直状设置于吊架的底部，并通过缆绳与电动葫芦相连接。
进一步的，吊架的一侧通过螺栓安装有控制盒，控制盒的内部连接有控制线，控制线的终端与抓取装置相连，且控制盒通过控制线与抓取装置电性连接，控制盒内部设有液压控制系统，液压控制系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推动液压油，通过控制割载阀门改变液压油的流向，从而推动液压缸做出不同行程、不同方向的动作，完成各种设备不同的动作需要，控制盒内的液压控制系统，能通过控制线对抓取装置内部的液压缸进行控制。
进一步的，抓取装置的内部设有安装板，安装板的顶部设有链轮和第一固定架，安装板和链轮通过第一固定架相连，安装板的底部呈垂直状焊接有连接块，连接块的内侧呈水平状嵌入有连接件，且连接块与连接件焊接，连接件的内侧贯穿有轴承，轴承的外侧嵌套有抓钩和传动块，且轴承、抓钩和传动块焊接，液压缸向外扩张时，通过传动块带动抓钩沿轴承向内部转动，使抓钩收缩，同理，当液压缸收缩时，通过运动块带动抓钩沿轴承向外转动，使抓钩打开，从而实现对电机进行稳定抓取。
进一步的，连接块的内部通过连杆固定有液压缸，液压缸的一端通过控制线与控制盒相连，另一端通过铆钉与传动块相连接。
进一步的，承重台的底部通过螺栓安装有第二固定架，第二固定架的两侧均通过连杆固定有滚轮，吊架和抓取装置的表面均设有保护层，通过安装于第二固定架两端的滚轮能对本实用新型进行位移，从而实现方便移动，此外保护层具体指油漆涂层，通过在吊架和抓取装置的表面涂抹油漆，能最大程度上隔绝吊架和抓取装置与空气中的氧气和水分、防止氧化、从而延长了本实用新型的使用寿命。
本实用新型通过改进在此提供一种电机试验用拖吊装置，与现有电机试验用拖吊装置相比，具有如下优点：具有能对电机进行稳定抓取、方便移动和使用寿命长等优点，具体体现为：
优点1：控制盒内部设有液压控制系统，液压控制系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推动液压油，通过控制割载阀门改变液压油的流向，从而推动液压缸做出不同行程、不同方向的动作，完成各种设备不同的动作需要，控制盒内的液压控制系统，能通过控制线对抓取装置内部的液压缸进行控制，液压缸向外扩张时，通过传动块带动抓钩沿轴承向内部转动，使抓钩收缩，同理，当液压缸收缩时，通过运动块带动抓钩沿轴承向外转动，使抓钩打开，从而实现对电机进行稳定抓取。
优点2：推动本是新型的任意部位，通过安装于第二固定架两端的滚轮能对本实用新型进行位移，从而实现方便移动。
优点3：吊架和抓取装置的表面均设有保护层，其中保护层具体指油漆涂层，通过在吊架和抓取装置的表面涂抹油漆，能最大程度上隔绝吊架和抓取装置与空气中的氧气和水分、防止氧化、从而延长了本实用新型的使用寿命。
附图说明

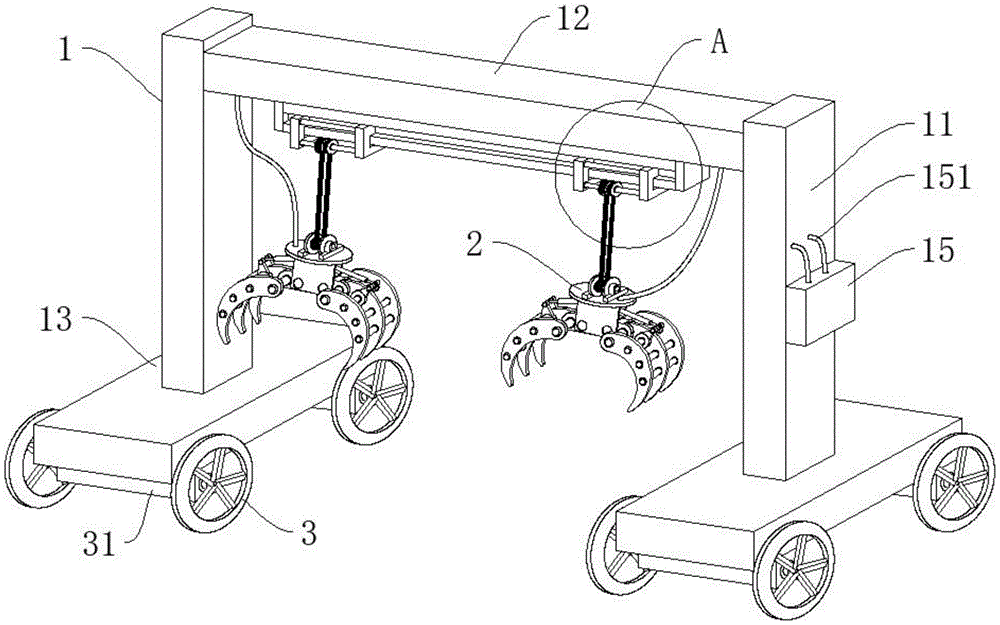

图1是本实用新型一种电机试验用拖吊装置结构示意图；
图2是本实用新型的抓取装置结构示意图；
图3是本实用新型的图1中A部结构放大图。
图中所示序号：吊架1、承重杆11、吊臂12、滑轨121、承重台13、电动葫芦14、控制盒15、控制线151、缆绳16、抓取装置2、安装板21、链轮211、第一固定架212、连接块22、液压缸23、传动块24、抓钩25、轴承26、连接件27、滚轮3、第二固定架31。
具体实施方式
下面将结合附说明书附图对本实用新型进行详细说明，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围；此外，术语“第一”、“第二”、“第三”“上、下、左、右”等仅用于描述目的，而不能理解为指示或暗示相对重要性。同时，在本实用新型的描述中，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电性连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本实用新型通过改进在此提供一种电机试验用拖吊装置，如说明书附图所示，可以按照如下方式予以实施；包括吊架1和抓取装置2，吊架1的内部设有承重台13，承重台13的顶部呈垂直状焊接有承重杆11，相邻承重杆11之间通过螺栓呈水平状安装有吊臂12，吊臂12的底部通过螺栓安装有滑轨121，滑轨121的外侧嵌套有电动葫芦14，电动葫芦14的内部缠绕有缆绳16，抓取装置2呈垂直状设置于吊架1的底部，并通过缆绳16与电动葫芦14相连接。
如图1和图3所示，吊架1的一侧通过螺栓安装有控制盒15，控制盒15的内部连接有控制线151，控制线151的终端与抓取装置2相连，且控制盒15通过控制线151与抓取装置2电性连接，控制盒15内部设有液压控制系统，液压控制系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推动液压油，通过控制割载阀门改变液压油的流向，从而推动液压缸做出不同行程、不同方向的动作，完成各种设备不同的动作需要，控制盒15内的液压控制系统，能通过控制线15对抓取装置2内部的液压缸23进行控制。
更具体而言，承重台13的底部通过螺栓安装有第二固定架31，第二固定架31的两侧均通过连杆固定有滚轮3，吊架1和抓取装置2的表面均设有保护层，通过安装于第二固定架31两端的滚轮3能对本实用新型进行位移，从而实现方便移动，此外保护层具体指油漆涂层，通过在吊架1和抓取装置2的表面涂抹油漆，能最大程度上隔绝吊架1和抓取装置2与空气中的氧气和水分、防止氧化、从而延长了本实用新型的使用寿命。
如图2所示，抓取装置2的内部设有安装板21，安装板21的顶部设有链轮211和第一固定架212，安装板21和链轮211通过第一固定架212相连，安装板21的底部呈垂直状焊接有连接块22，连接块22的内侧呈水平状嵌入有连接件27，且连接块22与连接件27焊接，连接件27的内侧贯穿有轴承26，轴承26的外侧嵌套有抓钩25和传动块24，且轴承26、抓钩25和传动块24焊接，液压缸23向外扩张时，通过传动块24带动抓钩25沿轴承26向内部转动，使抓钩25收缩，同理，当液压缸23收缩时，通过运动块24带动抓钩25沿轴承26向外转动，使抓钩25打开，从而实现对电机进行稳定抓取。
更具体而言，连接块22的内部通过连杆固定有液压缸23，液压缸23的一端通过控制线151与控制盒15相连，另一端通过铆钉与传动块24相连接。
该种电机试验用拖吊装置的工作原理：通过滚轮3将本实用新型推动至电机正上方，启动电动葫芦14，电动葫芦14通过缆绳16将抓取装置2降低至距离电机合适高度，启动控制盒15内的液压控制系统，通过控制线151控制液压缸23向外扩张，液压缸23向外扩张时，通过传动块24带动抓钩25沿轴承26向内部转动，使抓钩25收缩，同理，当液压缸23收缩时，通过运动块24带动抓钩25沿轴承26向外转动，使抓钩25打开，从而实现对电机进行稳定抓取，抓取电机后，启动电动葫芦14，将抓取有电机的升降装置2抬高至电机脱离地面，移动吊架1至电机放置点。
综上所述；本实用新型所述电机试验用拖吊装置，与现有拖吊装置相比，具有能对电机进行稳定抓取、方便移动和使用寿命长等优点。
对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
