技术领域
实用新型涉及硫磺粉碎技术领域，具体为一种不溶性硫磺粉碎装置。
背景技术
不溶性硫磺是一种优异的橡胶硫化剂，用其硫化的橡胶具有最佳的不喷霜性，能有效地预防胶料的焦烧和增进橡胶与金属的结合，目前广泛地用于轮胎，，不溶性硫磺其化学名称：硫的均聚物，又称聚合硫，简称IS，它是一种亚稳态的聚合物，在受热或存放不当时易还原为普通硫磺，不溶性硫磺生产完成后，需要将不溶性硫磺粉碎成的硫磺颗粒，在硫磺的生产过程中，需要经过粉碎，将硫磺片粉碎至一定目数，但硫磺属于易燃易爆物品，粉碎过程存在安全隐患。目前，市场上现有的硫磺粉碎装置结构复杂，使用不方便，需要大量的人工劳动，费时费力，粉碎不彻底，大大降低了工作效率，而且不同粒径大小的硫磺颗粒，需要多道粉碎工序才可完成，增加了加工成本，生产效率下降，在粉碎的过程中，会产生大量的粉尘，对人体健康不利，降低了使用性能。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种不溶性硫磺粉碎装置，解决了结构复杂，使用不方便，需要大量的人工劳动，费时费力，粉碎不彻底，大大降低了工作效率，而且不同粒径大小的硫磺颗粒，需要多道粉碎工序才可完成，增加了加工成本，生产效率下降，在粉碎的过程中，会产生大量的粉尘，对人体健康不利，降低了使用性能的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种不溶性硫磺粉碎装置，包括粉碎室，所述粉碎室内壁且靠近内壁顶部位置转动连接有滚筒，所述滚筒的表面固定连接有粉碎齿，所述粉碎室的内壁顶部一侧固定连接有集尘器，所述集尘器的输出端贯穿粉碎室的内壁并延伸至其外部，所述粉碎室的表面顶部一侧固定连接有粉尘储存箱，所述粉碎室内壁相对应的两侧之间且靠近粉碎齿的位置固定连接有筛板，所述粉碎室内壁相对应的两侧之间且靠近筛板的位置固定连接有一级滤板，所述粉碎室的表面一侧且位于一级滤板的一端设置有一级出料斗，所述粉碎室内壁相对应的两侧之间且靠近一级滤板的位置固定连接有二级滤板，所述粉碎室的表面一侧且位于二级滤板的一端设置有二级出料斗，所述粉碎室的顶部中央位置固定连接有进料斗，所述进料斗的顶部一侧转动连接有盖板，所述粉碎室的底部固定连接有倒锥形漏斗。
优选的，所述倒锥形漏斗底部相对应的位置均竖直固定连接有支撑腿。
优选的，所述粉碎室包括粉碎室本体，所述粉碎室本体的内壁设置有耐腐蚀层，所述耐腐蚀层远离粉碎室本体的一侧设置有耐磨层，所述粉碎室本体远离耐腐蚀层的一侧设置有金属层，所述金属层远离粉碎室本体的一侧设置有防锈层，所述防锈层远离金属层的一侧设置有保护层。
优选的，所述粉碎齿均匀分布在滚筒的表面。
优选的，所述筛板的表面开设有筛孔，所述筛孔均匀分布在筛板的表面。
优选的，所述一级滤板和二级滤板均倾斜设置且方向相反。
(三)有益效果
本实用新型提供了一种不溶性硫磺粉碎装置。具备以下有益效果：
(1)、该不溶性硫磺粉碎装置，通过粉碎室内壁且靠近内壁顶部位置转动连接有滚筒，滚筒的表面固定连接有粉碎齿，粉碎室的内壁顶部一侧固定连接有集尘器，粉碎室的表面顶部一侧固定连接有粉尘储存箱，粉碎室内壁相对应的两侧之间且靠近粉碎齿的位置固定连接有筛板，达到了粉碎彻底，除尘的效果，结构简单，使用方便，降低了人工劳动强度，省时省力，提高了工作效率。
(2)、该不溶性硫磺粉碎装置，通过粉碎室内壁相对应的两侧之间且靠近筛板的位置固定连接有一级滤板，粉碎室的表面一侧且位于一级滤板的一端设置有一级出料斗，粉碎室内壁相对应的两侧之间且靠近一级滤板的位置固定连接有二级滤板，粉碎室的表面一侧且位于二级滤板的一端设置有二级出料斗，粉碎室的底部固定连接有倒锥形漏斗，达到了自动分类的效果，结构合理简单，使用方便，具有自动分类功能，不需多道粉碎工序，减少加工成本，提高加工效率。
附图说明

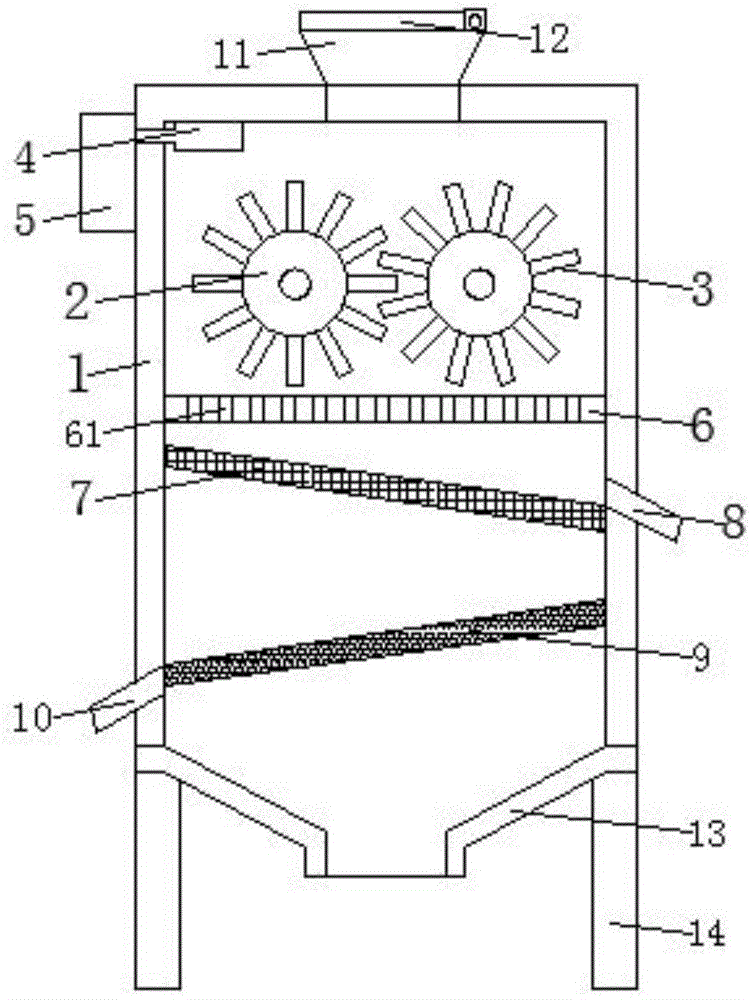

图1为本实用新型结构图；
图2为本实用新型筛板俯视图；
图3为粉碎室截面结构示意图。
图中：1粉碎室、101粉碎室本体、102耐腐蚀层、103耐磨层、104金属层、105防锈层、106保护层、2滚筒、3粉碎齿、4集尘器、5粉尘储存箱、6筛板、61筛孔、7一级滤板、8一级出料斗、9二级滤板、10二级出料斗、11进料斗、12盖板、13倒锥形漏斗、14支撑腿。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种不溶性硫磺粉碎装置，包括粉碎室1，粉碎室1包括粉碎室本体101，粉碎室本体101的内壁设置有耐腐蚀层102，耐腐蚀层102远离粉碎室本体101的一侧设置有耐磨层103，粉碎室本体101远离耐腐蚀层102的一侧设置有金属层104，金属层104增加自身强度，延长使用寿命，金属层104远离粉碎室本体101的一侧设置有防锈层105，防锈层105远离金属层104的一侧设置有保护层106，粉碎室1内壁且靠近内壁顶部位置转动连接有滚筒2，滚筒2的表面固定连接有粉碎齿3，粉碎齿3均匀分布在滚筒2的表面，粉碎室1的内壁顶部一侧固定连接有集尘器4，集尘器4的输出端贯穿粉碎室1的内壁并延伸至其外部，粉碎室1的表面顶部一侧固定连接有粉尘储存箱5，粉碎室1内壁相对应的两侧之间且靠近粉碎齿3的位置固定连接有筛板6，筛板6的表面开设有筛孔61，筛孔61均匀分布在筛板6的表面，粉碎室1内壁相对应的两侧之间且靠近筛板6的位置固定连接有一级滤板7，一级滤板7将大颗粒过滤掉，粉碎室1的表面一侧且位于一级滤板7的一端设置有一级出料斗8，粉碎室1内壁相对应的两侧之间且靠近一级滤板7的位置固定连接有二级滤板9，二级滤板9将中颗粒过滤掉，一级滤板7和二级滤板9均倾斜设置且方向相反，粉碎室1的表面一侧且位于二级滤板9的一端设置有二级出料斗10，粉碎室1的顶部中央位置固定连接有进料斗11，进料斗11的顶部一侧转动连接有盖板12，粉碎室1的底部固定连接有倒锥形漏斗13，倒锥形漏斗13底部相对应的位置均竖直固定连接有支撑腿14。
使用时，首先将滚筒2转动，从而将粉碎齿3带动，此时将需要粉碎的硫磺从进料斗11处放入粉碎室1内，同时启动集尘器4，开设进行粉碎，此时粉碎后的硫磺颗粒从筛孔61漏到一级滤板7上，并沿着一级滤板7滚动，并通过一级出料斗8排出，此时中颗粒和细颗粒会自然漏到二级滤板9的表面，中颗粒沿着二级滤板9滚动，并通过二级出料斗10排出，此时细颗粒通过倒锥形漏斗13排出，从而实现不同粒径自动分类的效果。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素”。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
