技术领域
本实用新型涉及一种显示屏，具体是一种具有支撑功能的显示屏。
背景技术
液晶显示屏，英文简称为LCD，是属于平面显示器的一种，用于电视机及计算机的屏幕显示。该显示屏的优点是耗电量低、体积小、辐射低，液晶显示屏用于数字型钟表和许多便携式计算机的一种显示器类型，液晶显示屏使用了两片极化材料中的液体水晶溶液，使电流通过该液体时会使水晶重新排列达到成像的目的。
现有的显示屏一般都是安装或者挂在墙上使用，要么就是固定安装在地面进行使用，这样使用的局限性较大，无法移动，使用起来不方便。
实用新型内容
本实用新型的实施例目的在于提供一种具有支撑功能的显示屏，以解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：
一种具有支撑功能的显示屏，包括安装壳和显示屏本体，所述安装壳两侧均设有用于与墙壁上挂环连接的挂钩，所述安装壳上位于显示屏本体下方设有支撑机构，所述支撑机构安装于安装壳下部的安装槽内，安装槽底部开口，所述支撑机构包括支撑腿、滚轮和用于驱动支撑腿进行转动的驱动单元，所述支撑腿共两根且一端对称铰接于安装槽两侧壁上，所述支撑腿另一端螺纹连接有螺纹杆，所述螺纹杆远离支撑腿的一端铰接有至少两根安装杆，安装杆远离螺纹杆的一端安装有滚轮，所述螺纹杆上螺纹连接有内螺纹套筒，内螺纹套筒上套设且转动连接有安装套筒，安装套筒外壁上铰接有至少两根第二连杆，第二连杆数量与安装杆数量相等且一一对应，第二连杆远离安装套筒的一端与安装杆铰接。
在一种可选方案中：所述驱动单元包括第一电机、双向丝杆、活动块和第一连杆，所述双向丝杆水平转动安装于安装槽内且位于支撑腿上方，第一电机驱动连接双向丝杆，第一电机通过螺丝安装于安装壳侧壁上，所述双向丝杆两侧螺纹段上均螺纹连接有活动块，活动块与安装槽顶部滑动连接，活动块底部铰接有第一连杆，第一连杆另一端与其同侧的支撑腿中部铰接。
在一种可选方案中：所述活动块顶部固定有滑块，安装槽顶部开设有供滑块滑动的滑槽。
在一种可选方案中：所述螺纹杆与支撑腿之间连接有用于定位的紧固螺栓。
在一种可选方案中：所述滚轮为自锁式滚轮。
在一种可选方案中：还包括有保护单元，所述保护单元包括第二电机、绕卷辊和透明膜，所述绕卷辊转动安装于安装壳顶部，第二电机驱动连接绕卷辊，第二电机通过螺丝安装于安装壳上，绕卷辊上绕卷有透明膜，透明膜的自由端安装有底杆。
相较于现有技术，本实用新型实施例的有益效果如下：
1、设有支撑机构，所述支撑机构包括支撑腿、滚轮和用于驱动支撑腿进行转动的驱动单元，所述驱动单元包括第一电机、双向丝杆、活动块和第一连杆，通过启动第一电机，第一电机带动双向丝杆转动，双向丝杆带动两块活动块相互远离，活动块通过第一连杆带动支撑腿转动，从而支撑腿撑开与地面接触支撑，通过转动螺纹杆调整与支撑腿的相对位置，能够调整支撑高度，通过转动内螺纹套筒，内螺纹套筒带动安装套筒沿螺纹杆运动，安装套筒通过第二连杆带动安装杆及其上的滚轮撑开，从而更好地与地面进行支撑，提高稳定性；
2、还包括有保护单元，所述保护单元包括第二电机、绕卷辊和透明膜，通过第二电机带动绕卷辊转动，从而将透明膜放下，避免灰尘落在显示屏本体上，影响美观以及使用。
附图说明
图1为本实用新型第一实施例的结构示意图。
图2为本实用新型第一实施例中安装壳的结构示意图。

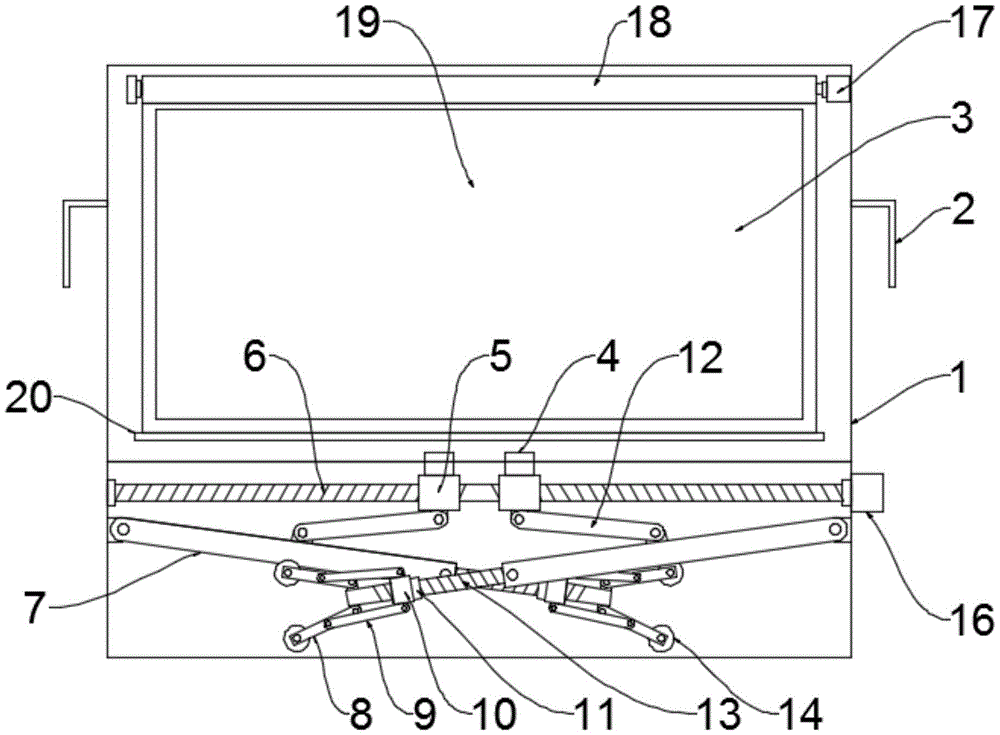

图3为本实用新型第二实施例的结构示意图。
附图标记注释：1-安装壳、2-挂钩、3-显示屏本体、4-滑块、5-活动块、6-双向丝杆、7-支撑腿、8-安装杆、9-第二连杆、10-安装套筒、11-内螺纹套筒、12-第一连杆、13-螺纹杆、14-滚轮、15-紧固螺栓、16-第一电机、17-第二电机、18-绕卷辊、19-透明膜、20-底杆。
具体实施方式
以下实施例会结合附图对本实用新型进行详述，在附图或说明中，相似或相同的部分使用相同的标号，并且在实际应用中，各部件的形状、厚度或高度可扩大或缩小。本实用新型所列举的各实施例仅用以说明本实用新型，并非用以限制本实用新型的范围。对本实用新型所作的任何显而易知的修饰或变更都不脱离本实用新型的精神与范围。
实施例1
请参阅图1～2，本实用新型实施例中，一种具有支撑功能的显示屏，包括安装壳1和显示屏本体3，所述显示屏本体3可拆卸安装于安装壳1上，所述安装壳1两侧均设有用于与墙壁上挂环连接的挂钩2，进一步的，所述安装壳1上位于显示屏本体3下方设有支撑机构，所述支撑机构安装于安装壳1下部的安装槽内，安装槽底部开口，所述支撑机构包括支撑腿7、滚轮14和用于驱动支撑腿7进行转动的驱动单元，所述支撑腿7共两根且一端对称铰接于安装槽两侧壁上，所述驱动单元包括第一电机16、双向丝杆6、活动块5和第一连杆12，所述双向丝杆6水平转动安装于安装槽内且位于支撑腿7上方，第一电机16驱动连接双向丝杆6，第一电机16通过螺丝安装于安装壳1侧壁上，本实施例中，所述第一电机16的输出轴优选通过联轴器与双向丝杆6一端固定连接，所述双向丝杆6两侧螺纹段上均螺纹连接有活动块5，活动块5与安装槽顶部滑动连接，活动块5顶部固定有滑块4，安装槽顶部开设有供滑块4滑动的滑槽，活动块5底部铰接有第一连杆12，第一连杆12另一端与其同侧的支撑腿7中部铰接，进一步的，所述支撑腿7另一端螺纹连接有螺纹杆13，螺纹杆13与支撑腿7之间连接有用于定位的紧固螺栓15，紧固螺栓15螺纹连接于支撑腿7另一端侧壁上，通过转动螺纹杆13调整与支撑腿7的相对位置，能够调整支撑高度，所述螺纹杆13远离支撑腿7的一端铰接有至少两根安装杆8，安装杆8远离螺纹杆13的一端安装有滚轮14，所述滚轮14为自锁式滚轮，方便装置移动，所述螺纹杆13上螺纹连接有内螺纹套筒11，内螺纹套筒11上套设且转动连接有安装套筒10，所述安装套筒10优选通过轴承与内螺纹套筒11转动连接，安装套筒10外壁上铰接有至少两根第二连杆9，第二连杆9数量与安装杆8数量相等且一一对应，第二连杆9远离安装套筒10的一端与安装杆8铰接，通过转动内螺纹套筒11，内螺纹套筒11带动安装套筒10沿螺纹杆13运动，安装套筒10通过第二连杆9带动安装杆8及其上的滚轮14撑开，从而更好地与地面进行支撑，提高稳定性。
实施例2
请参阅图3，本实用新型实施例与实施例1的不同之处在于，进一步的，为了防止不使用时显示屏落灰，还包括有保护单元，所述保护单元包括第二电机17、绕卷辊18和透明膜19，所述绕卷辊18转动安装于安装壳1顶部，第二电机17驱动连接绕卷辊18，第二电机17通过螺丝安装于安装壳1上，绕卷辊18上绕卷有透明膜19，透明膜19的自由端安装有底杆20，不使用时，通过第二电机17带动绕卷辊18转动，从而将透明膜19放下，避免灰尘落在显示屏本体3上，影响美观以及使用。
本实用新型的工作原理是：本实用新型在使用时，可以通过挂钩2将装置挂在墙壁上使用，也可以放在地面使用，通过启动第一电机16，第一电机16带动双向丝杆6转动，双向丝杆6带动两块活动块5相互远离，活动块5通过第一连杆12带动支撑腿7转动，从而支撑腿7撑开与地面接触支撑，通过转动螺纹杆13调整与支撑腿7的相对位置，能够调整支撑高度，通过转动内螺纹套筒11，内螺纹套筒11带动安装套筒10沿螺纹杆13运动，安装套筒10通过第二连杆9带动安装杆8及其上的滚轮14撑开，从而更好地与地面进行支撑，提高稳定性，不使用时，通过第二电机17带动绕卷辊18转动，从而将透明膜19放下，避免灰尘落在显示屏本体3上，影响美观以及使用。
以上所述，仅为本公开的具体实施方式，但本公开的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本公开揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本公开的保护范围之内。因此，本公开的保护范围应以权利要求的保护范围为准。
