技术领域
本实用新型涉及充电桩技术领域，具体为一种室外充电桩防雨水保护装置。
背景技术
充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。
中国专利CN208890441U公开的一种户外充电桩的防雨装置，设置了集雨盒和防雨盖，能够对雨水进行收集，从而进行较好的处理。但是此种结构是将雨水进行收集整理，这样使得雨水其实是被收集到了容器里，在容器内部，一旦出现泼洒情况，可能就会对充电桩本体造成不可逆转的损坏，并且最终还需要人工去进行排水和调节，不具有实用性。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种室外充电桩防雨水保护装置，通过设置了较好的排水渠道以及防雨水的结构，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种室外充电桩防雨水保护装置，包括充电桩本体，所述充电桩本体的底部固定连接有底座，所述充电桩本体的下部开设有置物腔，所述置物腔内设置有固定块，所述固定块上插接有充电线，所述充电线的一端连接在绕线器上，所述充电桩本体的顶部设置有储水板，所述储水板的两侧开设有排水管，所述排水管镶嵌在充电桩本体的两侧。
可选的，所述充电线的一端设置有充电头，所述充电头上设置有防护罩。
可选的，所述防护罩插接在充电头内部，且所述防护罩的一端通过连接绳连接。
可选的，所述绕线器的侧面通过连接线与电源连接。
可选的，所述充电桩本体的正面设置有按键盘和显示区。
(三)有益效果
本实用新型提供了一种室外充电桩防雨水保护装置，具备以下有益效果：
1、本实用新型设置的储水板和排水管能够直接将雨水进行收集排放，从而避免雨水直接侵袭到充电桩内部，保护了充电桩的安全。
2、本申请设置了置物腔，将整个充电桩的充电线进行了保护，并且设置了防护罩，避免了连接头接触到雨水，提高了安全性，并且本申请的充电桩本体，一体成型，最大限度的避免了雨水的渗入。
附图说明

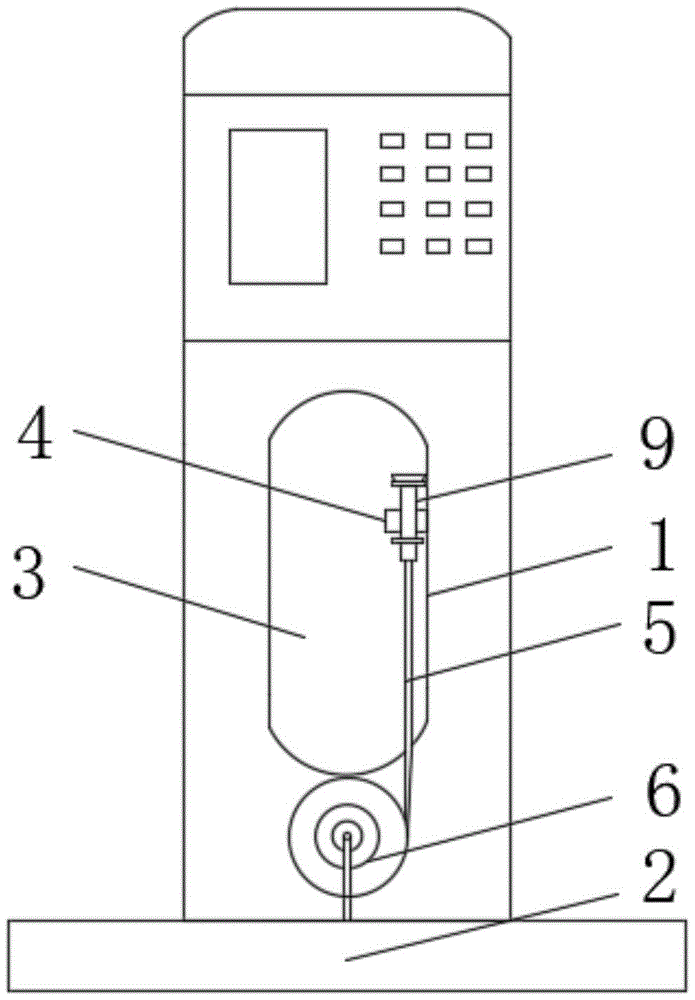

图1为本实用新型正面剖视结构示意图；
图2为本实用新型侧面剖视结构示意图；
图3为本实用新型侧面结构示意图；
图4为本实用新型俯视结构示意图；
图5为本实用新型充电头剖面结构示意图。
图中：1-充电桩本体、2-底座、3-置物腔、4-固定块、5-充电线、6-绕线器、7-储水板、8-排水管、9-充电头、10-防护罩、11-连接绳、12-连接线、13-电源。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1至图5，本实用新型提供一种技术方案：一种室外充电桩防雨水保护装置，包括充电桩本体1，充电桩本体1的底部固定连接有底座12，充电桩本体1的下部开设有置物腔3，置物腔3内设置有固定块4，固定块4上插接有充电线5，充电线5的一端连接在绕线器6上，充电桩本体1的顶部设置有储水板7，储水板7的两侧开设有排水管8，排水管8镶嵌在充电桩本体1的两侧。
作为本实用新型的一种优选技术方案：充电线5的一端设置有充电头9，充电头9上设置有防护罩10。
作为本实用新型的一种优选技术方案：防护罩10插接在充电头9内部，且防护罩10的一端通过连接绳11连接。
作为本实用新型的一种优选技术方案：绕线器6的侧面通过连接线12与电源13连接。
作为本实用新型的一种优选技术方案：充电桩本体1的正面设置有按键盘和显示区。
本申请首先改变了充电桩的形状，使得充电线能够直接存放在置物腔内部，从而起到了保护作用，并且设置的储水板，能够直接排水，并且储水板能够起到一定的降温作用，因为充电桩的相关顶部在工作过程中会产生热量，绕线器的设置采取了类似卷尺的自动收放的设置，避免了拉线过长的尴尬，同时防护罩能够保护充电头不被雨水侵袭，并且防护罩直接插接在充电头上，在拉开时，通过连接绳进行连接，不会出现防护罩取下以后无处放置的问题。
本实用新型设置的储水板和排水管能够直接将雨水进行收集排放，从而避免雨水直接侵袭到充电桩内部，保护了充电桩的安全，本申请设置了置物腔，将整个充电桩的充电线进行了保护，并且设置了防护罩，避免了连接头接触到雨水，提高了安全性，并且本申请的充电桩本体，一体成型，最大限度的避免了雨水的渗入。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
