技术领域
本实用新型涉及电缆加工技术领域，具体为一种可调节式电缆生产用对接装置。
背景技术
电缆是由一根或多根相互绝缘的导体和外包绝缘保护层制成，将电力或信息从一处传输到另一处的导线，电缆的制作过程中由于产品的需要或者试验的需要经常需要将两股电缆进行对接，而一般这种操作都是通过简单的人力在几乎没有任何辅助工具下进行的，非常的不方便，影响对接后的产品性能，操作效率也比较低，因此需要改进。
实用新型内容
本实用新型的目的在于提供一种可调节式电缆生产用对接装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可调节式电缆生产用对接装置，包括端缠绕装置，所述端缠绕装置包括转动环和驱动装置，所述转动环的截面呈“工”形，所述驱动装置包括夹持件，所述夹持件呈矩形框状，且其的一边开设有缺口，所述转动环夹持在夹持件的缺口处，所述夹持件的矩形框内设置有驱动辊，所述驱动辊的两端均通过轴承连接在夹持件矩形框内，且驱动辊与转动环的内缘接触，所述夹持件上安装有电机，所述电机驱动驱动辊，所述夹持件上远离缺口的一边固定连接有第一夹持装置，所述第一夹持装置位于转动环内部，所述转动环的外缘上固定连接有第二夹持装置，所述端缠绕装置有两个，且两个端缠绕装置通过距离调节装置连接。
优选的，所述第一夹持装置包括固定爪和移动爪，所述固定爪和移动爪相互配合，所述固定爪呈L形，其一端固定连接夹持件，所述移动爪呈板状，其与固定爪不与夹持件连接的一端平行设置，所述移动爪靠近夹持件的一端固定连接有电动伸缩杆，所述电动伸缩杆远离移动爪的一端固定连接夹持件。
优选的，所述第二夹持装置包括圆环，所述圆环的外缘固定在转动环上，且圆环上开设有螺纹孔，所述螺纹孔内通过有与其配合的螺钉。
优选的，所述距离调节装置包括连接杆和调节杆，所述连接杆的一端固定连接在一个端缠绕装置远离另一个端缠绕装置的夹持件上，所述调节杆分别连接一个连接杆，所述调节杆为自锁式伸缩杆。
优选的，所述夹持件上靠近缺口的端部套设有轴承。
优选的，所述转动环由两个半圆环组成，两个半圆环的一端通过销轴活动连接，且两个半圆环远离销轴的一端外缘安装有搭扣，搭扣在两个半圆环闭合时将两个半圆环扣合。
与现有技术相比，本实用新型的有益效果是：本技术方案基础的一种可调节式电缆生产用对接装置解决了传统技术中存在的问题，为电缆对接提供了辅助结构，可以快速稳定地固定对接电缆，操作非常方便、人性化，大大提高了生产效率。
附图说明

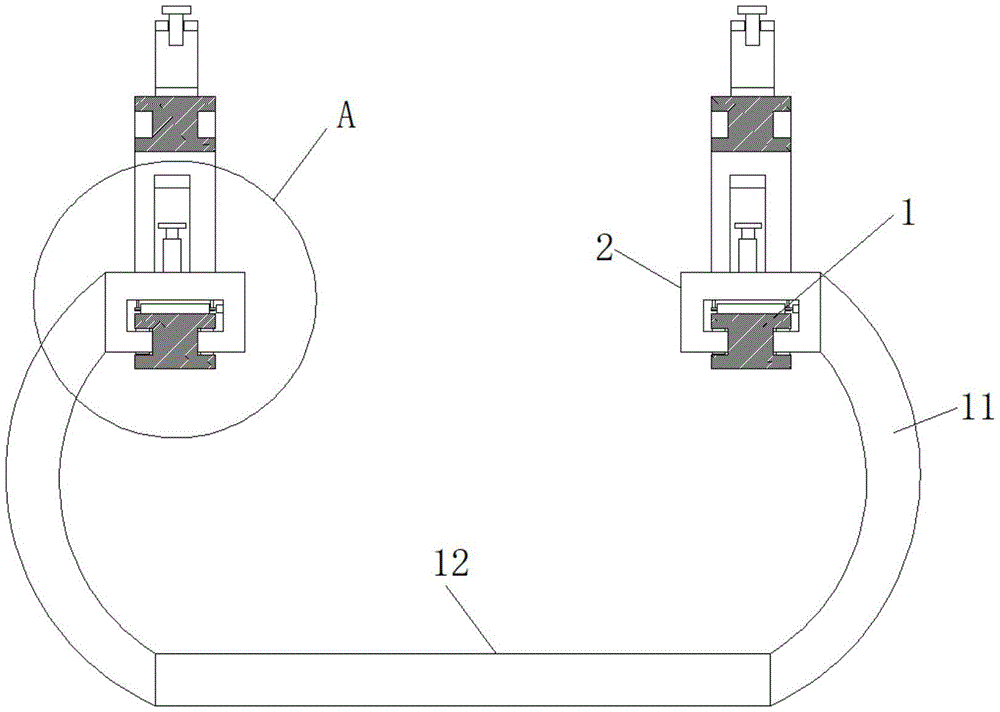

图1为本实用新型结构示意图；
图2为本实用新型端缠绕装置侧视结构示意图；
图3为图1的A处放大图。
图中标号：1转动环、2夹持件、3驱动辊、4电机、5固定爪、6移动爪、7电动伸缩杆、8圆环、9螺纹孔、10螺钉、11连接杆、12调节杆、13搭扣。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种可调节式电缆生产用对接装置，包括端缠绕装置，所述端缠绕装置包括转动环1和驱动装置，所述转动环1的截面呈“工”形，所述转动环1由两个半圆环组成，两个半圆环的一端通过销轴活动连接，且两个半圆环远离销轴的一端外缘安装有搭扣13，搭扣13在两个半圆环闭合时将两个半圆环扣合。搭扣13的两个部分分别安装在两个半圆环的外壁上。所述驱动装置包括夹持件2，所述夹持件2呈矩形框状，且其的一边开设有缺口，所述转动环1夹持在夹持件2的缺口处，所述夹持件2上靠近缺口的端部套设有轴承。所述夹持件2的矩形框内设置有驱动辊3，所述驱动辊3的两端均通过轴承连接在夹持件2矩形框内，且驱动辊3与转动环1的内缘接触，所述夹持件2上安装有电机4，所述电机4驱动驱动辊3，所述夹持件2上远离缺口的一边固定连接有第一夹持装置，所述第一夹持装置位于转动环1内部，所述转动环1的外缘上固定连接有第二夹持装置，所述端缠绕装置有两个，且两个端缠绕装置通过距离调节装置连接。
所述第一夹持装置包括固定爪5和移动爪6，所述固定爪5和移动爪6相互配合，所述固定爪5呈L形，其一端固定连接夹持件2，所述移动爪6呈板状，其与固定爪5不与夹持件2连接的一端平行设置，所述移动爪6靠近夹持件2的一端固定连接有电动伸缩杆7，所述电动伸缩杆7远离移动爪6的一端固定连接夹持件2。
所述第二夹持装置包括圆环8，所述圆环8的外缘固定在转动环1上，且圆环8上开设有螺纹孔9，所述螺纹孔9内通过有与其配合的螺钉10。
所述距离调节装置包括连接杆11和调节杆12，所述连接杆11的一端固定连接在一个端缠绕装置远离另一个端缠绕装置的夹持件2上，所述调节杆12分别连接一个连接杆11，所述调节杆12为自锁式伸缩杆。
使用时，先通过距离调节装置将端缠绕装置之间的距离调到所需的对接长度，然后两个将两个线缆分别对向穿过第一夹持装置，再将该线缆的端部由第二夹持装置固定，然后启动电机4，使转动环1转动，转动环1带动第二夹持装置，从而使两个线缆相互缠绕，转动环1转动一定圈数即可完成对接。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
