技术领域
本实用新型涉及打孔设备技术领域，尤其涉及一种财会文件打孔装置。
背景技术
财会是财务、会计的并称，其中财务泛指财务活动和财务关系，是指企业再生产过程中的资金运动，它体现企业和各方面的关系，也指从事财务工作的人员，会计是以货币为主要计量单位，采用一系列专门的方法和程序，对经济交易或事项进行连续、系统、综合地核算和监督，提供经济信息，参与预测决策的一种管理活动，也指从事会计工作的人员。
财会人员在整理财会文件过程中，经常会需要对文件进行打孔然后装订进文件夹内，这样可以避免在后期翻阅文件夹里的文件时不小心打乱已经整理好的文件，但是现在财会工作人员往往手动进行文件的打孔工作，在处理的文件数量较大时会产生疲劳感，增大了劳动强度，并且在对文件进行打孔时，文件的表面容易产生褶皱，影响打孔效果，还有文件打孔的过程中也容易产生错位，影响后续的装订工作，在打孔后所残留的纸屑清理不便，占用财会人员的工作时间。
发明内容
本实用新型克服了上述现有技术的不足，提供了一种财会文件打孔装置。
本实用新型的技术方案：一种财会文件打孔装置，包括打孔箱，所述打孔箱内部左端设置有第一转动轴，所述第一转动轴上下两端分别通过轴承与打孔箱上下两端内壁相连，所述第一转动轴下部设置有第一锥齿轮，所述第一锥齿轮与第二锥齿轮相啮合，所述第二锥齿轮与连接杆固定连接，所述连接杆穿过打孔箱且通过轴承与打孔箱左端内壁相连，所述连接杆与摇把相连，所述第一转动轴上设置有移动滑块，所述移动滑块内部中心处开有螺纹孔，所述第一转动轴表面设置有与螺纹孔相匹配的升降螺纹，所述第一转动轴上且位于第一锥齿轮的下方设置有第一皮带轮，所述第一皮带轮通过传动皮带与第二皮带轮相连，所述第二皮带轮设置在第二转动轴上，所述第二转动轴设置在打孔箱内部右端且上下两端分别通过轴承与打孔箱上下两端内壁相连，所述第二转动轴上设置有另一个移动滑块，所述移动滑块内部中心处开有螺纹孔，所述第二转动轴表面设置有与螺纹孔相匹配的升降螺纹，所述打孔箱内部顶端中部设置有固定杆，所述固定杆下端设置有固定板，所述固定板底端左右两侧分别铰接有一个支撑板，所述支撑板底端通过转轴与滚轮相连，所述固定板底端中部设置有钻头，所述固定板上端左右两侧分别设置有一个复位弹簧，所述复位弹簧一端与固定板相连，另一端与打孔箱内部顶端固定连接。
进一步的，所述固定杆穿过打孔箱顶端内壁与升降装置相连，所述升降装置包括升降立柱，所述升降立柱设置在打孔箱顶部左端，所述升降立柱内部顶端设置有电机保护箱，电机保护箱内设置有升降电机，所述升降电机转动轴与升降丝杠固定连接，所述升降丝杠上设置有升降螺母，所述升降螺母与按压杆相连，所述按压杆底端与按压板固定连接，所述按压板底端与固定杆顶端相连。
进一步的，所述打孔箱内部设置有材料放置板，所述材料放置板中部设置有通孔，所述材料放置板下端与纸屑收集箱相连，所述纸屑收集箱设置在打孔箱内部底端。
进一步的，所述移动滑块与固定块相连，所述固定块设置在材料放置板上方，
进一步的，所述材料放置板上开设的通孔位于钻头的正下方，所述通孔与纸屑收集箱连通。
进一步的，所述按压杆为L型结构。
进一步的，所述纸屑收集箱外表面中部设置有把手。
本实用新型相对于现有技术具有以下有益效果：
1)本实用新型通过在固定板下方铰接的支撑板上安装滚轮，在进行打孔工作时，固定板带动钻头和滚轮向下移动，钻头对文件进行打孔，滚轮与文件接触后沿着钻头的相反方向进行移动，在滚轮移动的同时对文件表面进行按压抚平，防止在对文件打孔时文件产生褶皱，影响打孔效果；
2)本实用新型通过人员摇动摇把，从而带动第二锥齿轮运转，同时带动第二锥齿轮运转，从而使第一转动轴运转，通过皮带轮带动第二转动轴运转，使移动滑块带动固定块实现上下移动的功能，在进行打孔时可以根据文件的厚度来调节固定块的位置，从而对文件进行按压固定，防止在打孔时文件产生错位而影响后续的装订工作；
3)本实用新型通过在文件放置板底部设置纸屑收集箱，在打孔时钻头通过文件放置板上的通孔带着纸屑进入纸屑收集箱内，后续只需要清理纸屑收集箱内的纸屑即可，省去财会人员在打孔后清理残留纸屑时的麻烦，省时省力，节省工作时间。
本实用新型过设置升降装置带动固定杆工作，从而带动钻孔进行打孔作业，省去了人力手动打孔时的麻烦，节省了财会人员的工作时间，提高工作效率
附图说明

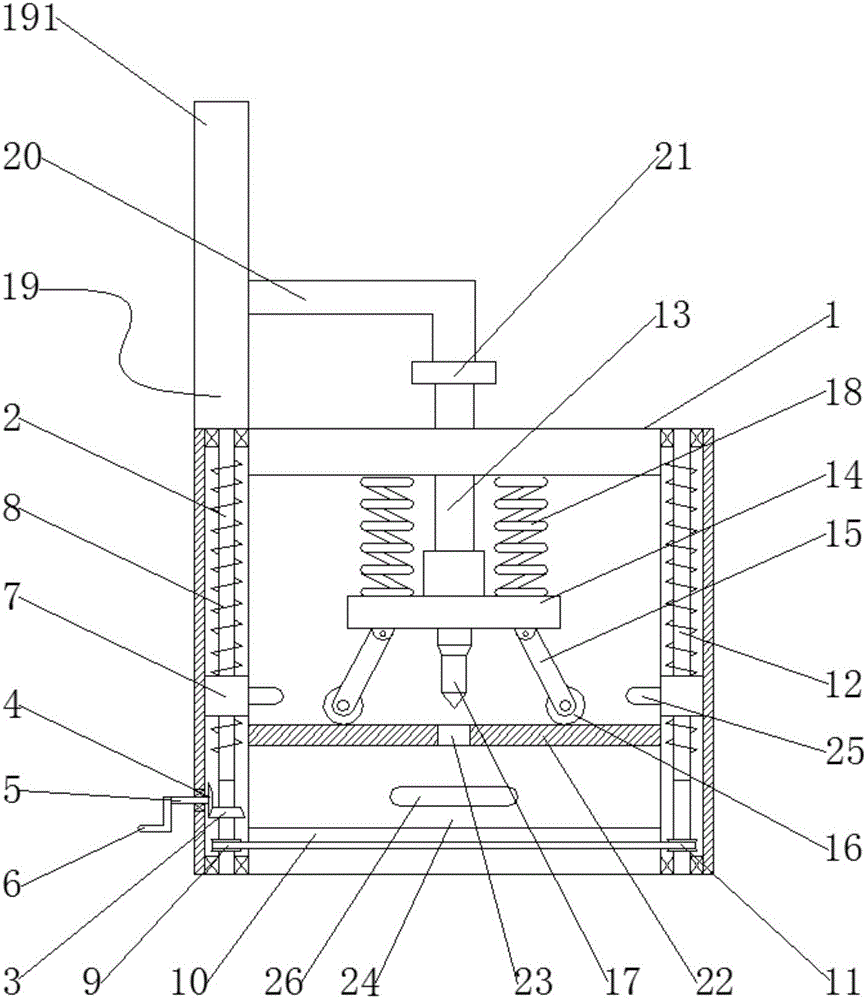

图1是本实用新型整体结构示意图；
图2是本实用新型升降装置结构示意图。
图中1-打孔箱；2-第一转动轴；3-第一锥齿轮；4-第二锥齿轮；5-连接杆；6-摇把；7-移动滑块；8-升降螺纹；9-第一皮带轮；10-传动皮带；11-第二皮带轮；12-第二转动轴；13-固定杆；14-固定板；15-支撑板；16-滚轮；17-钻头；18-复位弹簧；19-升降装置；20-按压杆；21-按压板；22-材料放置板；23-通孔；24-纸屑收集箱；25-固定块；26-把手；191-升降立柱；192-升降电机；193-升降丝杠；194-升降螺母。
具体实施方式
以下将结合附图对本实用新型进行详细说明。
具体实施方式一
结合图1所示，本实施例公开的一种财会文件打孔装置，包括打孔箱1，所述打孔箱1内部左端设置有第一转动轴2，所述第一转动轴2上下两端分别通过轴承与打孔箱1上下两端内壁相连，所述第一转动轴2下部设置有第一锥齿轮3，所述第一锥齿轮3与第二锥齿轮4相啮合，所述第二锥齿轮4与连接杆5固定连接，所述连接杆5穿过打孔箱1且通过轴承与打孔箱1左端内壁相连，所述连接杆5与摇把6相连，所述第一转动轴2上设置有移动滑块7，所述移动滑块7内部中心处开有螺纹孔，所述第一转动轴2表面设置有与螺纹孔相匹配的升降螺纹8，所述第一转动轴2上且位于第一锥齿轮3的下方设置有第一皮带轮9，所述第一皮带轮9通过传动皮带10与第二皮带轮11相连，所述第二皮带轮11设置在第二转动轴12上，所述第二转动轴12设置在打孔箱1内部右端且上下两端分别通过轴承与打孔箱1上下两端内壁相连，所述第二转动轴12上设置有另一个移动滑块7，所述移动滑块7内部中心处开有螺纹孔，所述第二转动轴12表面设置有与螺纹孔相匹配的升降螺纹8，所述打孔箱1内部顶端中部设置有固定杆13，所述固定杆13下端设置有固定板14，所述固定板14底端左右两侧分别铰接有一个支撑板15，所述支撑板15底端通过转轴与滚轮16相连，所述固定板14底端中部设置有钻头17，所述固定板14上端左右两侧分别设置有一个复位弹簧18，所述复位弹簧18一端与固定板14相连，另一端与打孔箱1内部顶端固定连接，在对文件进行打孔时，摇动摇把6使第二锥齿轮运转，4带动第一锥齿轮运转，从而使第一转动轴2运转，进而通过第一皮带轮9带动传动皮带10使第二皮带轮11运转，达到让第二转动轴12同时运转的目的，通过第一转动轴2和第二转动轴12上的升降螺纹8使移动滑块7具备升降功能，从而带动固定块25进行升降，可以在对文件进行打孔时，根据文件的厚度调节固定块25的高度对文件进行按压固定，防止文件在打孔时错位而影响后续的装订工作，并且在进行打孔时，固定杆13带动固定板14向下移动，使固定板14底部的钻头17和铰接的支撑板15同时向下移动，在支撑板15上的滚轮16接触到文件时，支撑板15带动滚轮朝着钻头17两侧相反的方向进行移动，在滚轮16移动的同时对文件进行抚平，防止钻头17在对文件打孔时，文件产生褶皱而影响打孔效果，提高工作效率。
具体实施方式二
本实施例是在具体实施方式一的基础上，结合图2所示，具体的，所述固定杆13穿过打孔箱1顶端内壁与升降装置19相连，所述升降装置19包括升降立柱191，所述升降立柱191设置在打孔箱1顶部左端，所述升降立柱191内部顶端设置有电机保护箱，电机保护箱内设置有升降电机192，所述升降电机192转动轴与升降丝杠193固定连接，所述升降丝杠193上设置有升降螺母194，所述升降螺母194与按压杆20相连，所述按压杆20底端与按压板21固定连接，所述按压板21底端与固定杆13顶端相连，通过启动升降电机192，升降电机192运转带动升降丝杠193运转，从而使升降螺母194在升降丝杠193上做上下往复运动，从而带动按压杆20实现升降功能，进而使固定杆13实现上下往复的升降按压打孔工作，可以避免人力打孔时所产生的麻烦，简单有效，省时省力，提高工作效率。
具体实施方式三
本实施例是在具体实施方式一的基础上，结合图1所示，具体的，所述打孔箱1内部设置有材料放置板22，所述材料放置板22中部设置有通孔23，所述材料放置板22下端与纸屑收集箱24相连，所述纸屑收集箱24设置在打孔箱1内部底端，在钻头17对放置在材料放置板22上的文件进行打孔时，通过通孔23将纸屑直接带入纸屑收集箱24内，避免打孔工作后清理纸屑给财会人员造成的麻烦，只需对纸屑收集箱进行清理即可，简单快捷，清理方便。
具体实施方式四
本实施例是在具体实施方式一的基础上，结合图1所示，具体的，所述移动滑块7与固定块25相连，所述固定块25设置在材料放置板22上方，通过固定块25可以对文件起到按压固定的作用，放置打孔时文件错位而对后续装订工作造成影响。
具体实施方式五
本实施例是在具体实施方式三的基础上，结合图1所示，具体的，所述材料放置板22上开设的通孔23位于钻头17的正下方，所述通孔23与纸屑收集箱24连通，通过纸屑收集箱24对打孔时产生的纸屑进行收集，便于清理。
具体实施方式六
本实施例是在具体实施方式二的基础上，结合图1所示，具体的，所述按压杆20为L型结构，能够更好的对固定杆13进行按压，从而带动钻头17进行打孔工作,。
具体实施方式七
本是实施例是在具体实施方式三的基础上，结合图1所示，具体的，所述纸屑收集箱24外表面中部设置有把手26，通过拉动把手2带出纸屑收集箱24，方便对纸屑收集箱24进行清理。
以上实施例只是对本专利的示例性说明，并不限定它的保护范围，本领域技术人员还可以对其局部进行改变，只要没有超出本专利的精神实质，都在本专利的保护范围内。
