技术领域
本实用新型涉及一种登山杖，具体为一种旅游登山用的登山杖。
背景技术
登山杖，顾名思义，就是指从事登山运动时使用的辅助器械，登山杖可以让户外登山穿越活动带来很多的好处，如提高步行的稳定性，减轻腿部的负担，根据研究，行走时使用登山杖可以减轻至少22％施予腿部和膝盖等肌肉关节的力量，让腿部感觉更舒服，而同时使用两支登山杖能够提供较好的平衡性。
目前，大多数的登山杖都是通过碳纤维或者钛合金制成的支杆、橡胶制成的手柄以及泥拖组合而成，由于大多数登山杖支杆的长度都是固定的因此不方便不同身高的人群使用，并且较长的登山杖大多都无法收折因此很难将其放入背包中不便于旅游登山时进行携带。因此我们对此做出改进，提出一种旅游登山用的登山杖。
实用新型内容
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种旅游登山用的登山杖，包括第一支杆和两个连接杆，所述第一支杆左侧的底端铰接有第二支杆，所述第一支杆右侧的底端开设有凹槽，所述第二支杆顶端的右侧固定连接有位于凹槽内部的矩形块，所述凹槽内腔正面和背面的中部均开设有通孔，所述矩形块的内部设置有螺栓，所述螺栓的两端分别穿过两个通孔，所述螺栓的一端通过外螺纹套接有螺母，所述第一支杆两侧的顶部和第二支杆两侧的底部均开设有矩形槽，所述矩形槽内腔背面的一侧铰接有固定机构，所述固定机构包括活动杆、滑槽、圆杆、矩形杆和复位弹簧，所述活动杆的中部铰接在矩形槽内腔背面的一侧，所述活动杆的端部开设有滑槽，所述滑槽的内部滑动连接有圆杆，所述圆杆的外部设置有矩形杆，所述活动杆一侧远离圆杆的一端固定连接有复位弹簧，所述复位弹簧的另一端与矩形槽的一侧固定连接，两个所述连接杆分别设置在第一支杆和第二支杆的内部，两个所述连接杆的两侧均开设有若干个方槽，两个所述连接杆的端部分别设置有手柄和泥拖。
作为本实用新型的一种优选技术方案，所述凹槽的形状为矩形，且凹槽的内壁与矩形块的外壁贴合。
作为本实用新型的一种优选技术方案，两个所述连接杆的形状为方形，且两个连接杆的外部分别与第一支杆的内部和第二支杆的内部滑动连接。
作为本实用新型的一种优选技术方案，所述矩形杆的端部与其中一个方槽的内部卡接。
作为本实用新型的一种优选技术方案，所述活动杆的厚度值与矩形杆的厚度值之和等于矩形槽内腔的宽度值。
本实用新型的有益效果是：
1、该种旅游登山用的登山杖，通过四个固定机构和若干个方槽的配合使用，使人们可以通过按动四个固定机构上活动杆的一端便可以调节两个连接杆在第一支杆和第二支杆内部的长度值，进而方便了不同身高的人群对旅游登山用的登山杖的整体长度进行调节，从而提升了旅游登山用的登山杖的适用性。
2、该种旅游登山用的登山杖，通过矩形块、凹槽、通孔、螺栓和螺母的配合使用，使第一支杆和第二支杆相对的一端可以连接在一起或者分离，进而在通过四个固定机构和若干个方槽的配合使用，使两个连接杆可以分别缩入第一支杆和第二支杆的内部，对登山杖整体进行收折，便于旅行时放入包中携带。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

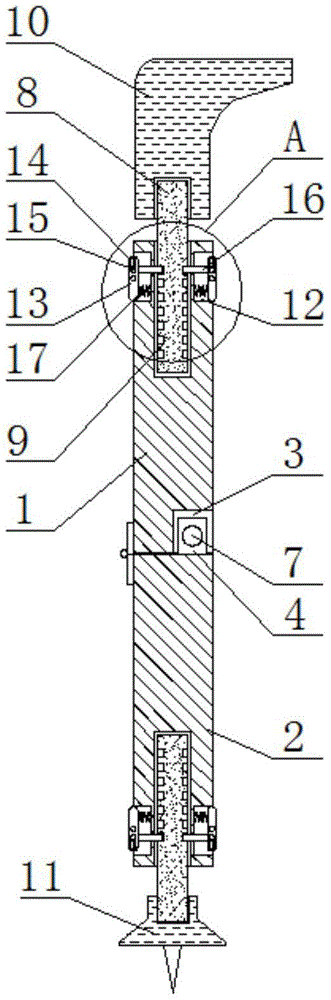

图1是本实用新型一种旅游登山用的登山杖的结构示意图；
图2是本实用新型一种旅游登山用的登山杖的A处放大结构示意图；
图3是本实用新型一种旅游登山用的登山杖的凹槽结构示意图。
图中：1、第一支杆；2、第二支杆；3、凹槽；4、矩形块；5、通孔；6、螺母；7、螺栓；8、连接杆；9、方槽；10、手柄；11、泥拖；12、矩形槽；13、活动杆；14、滑槽；15、圆杆；16、矩形杆；17、复位弹簧。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
实施例：如图1、图2和图3所示，本实用新型一种旅游登山用的登山杖，包括第一支杆1和两个连接杆8，第一支杆1左侧的底端铰接有第二支杆2，第一支杆1右侧的底端开设有凹槽3，第二支杆2顶端的右侧固定连接有位于凹槽3内部的矩形块4，凹槽3内腔正面和背面的中部均开设有通孔5，矩形块4的内部设置有螺栓7，螺栓7的两端分别穿过两个通孔5，螺栓7的一端通过外螺纹套接有螺母6，第一支杆1两侧的顶部和第二支杆2两侧的底部均开设有矩形槽12，矩形槽12内腔背面的一侧铰接有固定机构，固定机构包括活动杆13、滑槽14、圆杆15、矩形杆16和复位弹簧17，活动杆13的中部铰接在矩形槽12内腔背面的一侧，活动杆13的端部开设有滑槽14，滑槽14的内部滑动连接有圆杆15，圆杆15的外部设置有矩形杆16，活动杆13一侧远离圆杆15的一端固定连接有复位弹簧17，复位弹簧17的另一端与矩形槽12的一侧固定连接，两个连接杆8分别设置在第一支杆1和第二支杆2的内部，两个连接杆8的两侧均开设有若干个方槽9，两个连接杆8的端部分别设置有手柄10和泥拖11。
其中，凹槽3的形状为矩形，且凹槽3的内壁与矩形块4的外壁贴合，方便了矩形块4进入凹槽3的内部后，两个通孔5可以对准矩形块4的内部进而方便了人们使用螺栓7穿过矩形块4的内部和两个通孔5。
其中，两个连接杆8的形状为方形，且两个连接杆8的外部分别与第一支杆1的内部和第二支杆2的内部滑动连接，保证了两个连接杆8不会在第一支杆1和第二支杆2的内部转动，且方便了方槽9对准矩形杆16的位置。
其中，矩形杆16的端部与其中一个方槽9的内部卡接，通过四个固定机构和若干个方槽9的配合使用，使人们可以通过按动四个固定机构上活动杆13的一端便可以调节两个连接杆8在第一支杆1和第二支杆2内部的长度值，进而方便了不同身高的人群对旅游登山用的登山杖的整体长度进行调节，从而提升了旅游登山用的登山杖的适用性。
其中，活动杆13的厚度值与矩形杆16的厚度值之和等于矩形槽12内腔的宽度值，保证了活动杆13和矩形杆16不会在矩形槽12的内腔中晃动。
工作时，首先根据使用者的身高向内按动四个活动杆13远离圆杆15的一端，并挤压四个复位弹簧17，使四个矩形杆16分别通过四个滑槽14和四个圆杆15的传动下脱离四个方槽9的内部，拉动两个连接杆8，调节两个连接杆8在第一支杆1和第二支杆2内部的长度值，调节完毕后，松开四个活动杆13，使四个活动杆13远离圆杆15的一端分别在四个复位弹簧17恢复力的作用下向外移动，进而使四个活动杆13靠近圆杆15的一端向内移动，使四个矩形杆16的端部在四个圆杆15和四个滑槽14的传动下分别插入对应的四个方槽9的内部固定两个连接杆8，当登山杖需要是收折时，通过四个固定机构和方槽9的配合使用，使两个连接杆8缩入第一支杆1和第二支杆2的内部，转动螺母6，使螺母6脱离螺栓7，取下螺栓7，使螺栓7脱离两个通孔5和矩形块4的内部，向左侧掰动第一支杆1，使第一支杆1和第二支杆2的左侧贴合，对登山杖进行收折。
最后应说明的是：在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
