技术领域
本实用新型涉及钻孔技术领域，特别涉及一种钻孔用钢护筒整形机构。
背景技术
整形机构通过电动液压缸对变形的钢护筒进行挤压整形，效率高，实用性强。
专利号CN201721067897.5，公开了一种整形机构，该整形机构通过连杆机构实现了一次整形（热压）两个被整形物体（电芯）的目的，结构紧凑、设计巧妙，使整形机构效率高的同时造价低。
该装置虽然可以解决一次整形（热压）两个被整形物体（电芯）的目的，但不能满足不同尺寸的钢护筒整形，防腐效果差，为此，我们提出一种钻孔用钢护筒整形机构。
实用新型内容
本实用新型的主要目的在于提供一种钻孔用钢护筒整形机构，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种钻孔用钢护筒整形机构，包括圆形底座、圆形限位槽和锥形盘，所述圆形底座的顶部圆心处通过螺栓安装有锥形盘，所述锥形盘的顶部通过转动轴安装有转动柱，所述转动柱的一侧设置有放置孔，所述放置孔内设置有电动液压缸，所述电动液压缸的输出轴通过螺栓安装有顶推头，所述圆形底座的顶部外围焊接设置有圆形限位槽，所述圆形底座的外表层设置有防腐层。
进一步地，所述圆形限位槽设置的数量为多个，且由内到外圆形限位槽直径依次增大。
进一步地，所述锥形盘的外侧焊接有加强筋，且加强筋的数量为多个。
进一步地，所述转动柱的一侧设置有制动旋钮。
进一步地，所述防腐层为钛金属防腐涂层。
与现有技术相比，本实用新型具有如下有益效果：
1.根据钢护筒的尺寸将钢护筒放置在对应的圆形限位槽内，变形的区域处于限位槽的外侧和内侧，利用转动柱转动电动液压缸，对准内侧的变形区域，开启电动液压缸带动顶推头向前移动，对内侧的变形区域挤压到对应的圆形限位槽内，依次对内侧的变形区域进行挤压整形。
2.通过锥形盘的外侧焊接有加强筋，有效提高锥形盘的刚度、强度和稳定性，使其不易变形，转动柱的一侧设置有制动旋钮，对电动液压缸快速制动，方便安装和拆卸，由内到外圆形限位槽直径依次增大，满足不同尺寸的钢护筒整形，有效扩大了使用范围。
3.通过防腐层为钛金属防腐涂层，防腐效果显著，不易生锈，涂层强度高，不易剥落，经久耐用，该新型钻孔用钢护筒整形机构功能多样，操作简单，便于生产，满足了使用中的多种需求，适合广泛推广使用。
附图说明

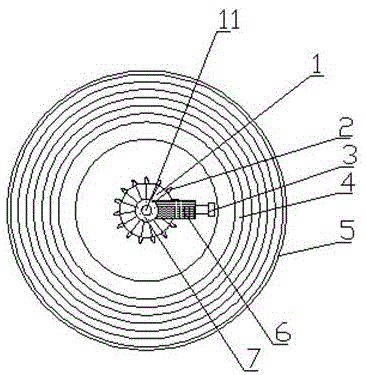

图1为本实用新型一种钻孔用钢护筒整形机构的整体结构示意图。
图2为本实用新型一种钻孔用钢护筒整形机构的转动柱结构示意图。
图3为本实用新型一种钻孔用钢护筒整形机构的防腐层结构示意图。
图中：1、锥形盘；2、加强筋；3、顶推头；4、圆形限位槽；5、圆形底座；6、电动液压缸；7、转动柱；8、制动旋钮；9、放置孔；10、防腐层；11、转动轴。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-3所示，一种钻孔用钢护筒整形机构，包括圆形底座5、圆形限位槽4和锥形盘1，所述圆形底座5的顶部圆心处通过螺栓安装有锥形盘1，所述锥形盘1的顶部通过转动轴11安装有转动柱7，所述转动柱7的一侧设置有放置孔9，所述放置孔9内设置有电动液压缸6，所述电动液压缸6的输出轴通过螺栓安装有顶推头3，所述圆形底座5的顶部外围焊接设置有圆形限位槽4，所述圆形底座5的外表层设置有防腐层10。
其中，所述圆形限位槽4设置的数量为多个，且由内到外圆形限位槽4直径依次增大。
本实施例中如图1所示，由内到外圆形限位槽4直径依次增大，满足不同尺寸的钢护筒整形，有效扩大了使用范围。
其中，所述锥形盘1的外侧焊接有加强筋2，且加强筋2的数量为多个。
其中，所述转动柱7的一侧设置有制动旋钮8。
本实施例中如图2所示，转动柱7的一侧设置有制动旋钮8，对电动液压缸6快速制动，方便安装和拆卸。
其中，所述防腐层10为钛金属防腐涂层。
本实施例中如图3所示，通过防腐层10为钛金属防腐涂层，防腐效果显著，不易生锈，涂层强度高，不易剥落，经久耐用。
需要说明的是，本实用新型为一种钻孔用钢护筒整形机构，工作时，根据钢护筒的尺寸将钢护筒放置在对应的圆形限位槽4内，变形的区域处于限位槽的外侧和内侧，利用转动柱7转动电动液压缸6，对准内侧的变形区域，开启电动液压缸6带动顶推头3向前移动，对内侧的变形区域挤压到对应的圆形限位槽4内，依次对内侧的变形区域进行挤压整形；通过锥形盘1的外侧焊接有加强筋2，有效提高锥形盘1的刚度、强度和稳定性，使其不易变形，转动柱7的一侧设置有制动旋钮8，对电动液压缸6快速制动，方便安装和拆卸，由内到外圆形限位槽4直径依次增大，满足不同尺寸的钢护筒整形，有效扩大了使用范围；通过防腐层10为钛金属防腐涂层，防腐效果显著，不易生锈，涂层强度高，不易剥落，经久耐用，该新型钻孔用钢护筒整形机构功能多样，操作简单，便于生产，满足了使用中的多种需求，适合广泛推广使用。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
