技术领域
本实用新型涉及一种提物装置，具体为一种方便使用的生活用提物装置。
背景技术
日用品又名生活用品，是普通人日常使用的物品，生活必需品，即是家庭用品，家居食物、家庭用具及家庭电器等。
目前，在生活中人们需要搬运生活用品，例如对水桶的搬运，现今大多数都是采用人工搬运，这种搬运方式适合短距离搬运，当长距离搬运水桶时，会给工人增加劳动力当上楼更会增加劳动量。因此我们对此做出改进，提出一种方便使用的生活用提物装置。
实用新型内容
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种方便使用的生活用提物装置，包括支撑板，所述支撑板底端的四个边角处均固定安装有轮子，且支撑板的背面设置有拉手，所述拉手的中部固定套装有橡胶套，所述支撑板顶端的一侧固定设有实心板，所述实心板的一侧设置有桶体，所述支撑板的顶端固定设有两个竖板，所述桶体的一侧固定连接有U形架，所述U形架的内部固定设有杆子，所述杆子的外壁固定套装有滚轮，所述支撑板上固定设有两个盒体，且U形架的两端分别卡接在两个盒体的内部，所述U形架的背面设置有一个挂钩。
作为本实用新型的一种优选技术方案，所述桶体正面的中部固定设有铁板，且铁板正面的两侧均固定安装有钢杆。
作为本实用新型的一种优选技术方案，所述挂钩的数量为两个，其中一个所述挂钩通过连接绳固定安装在桶体的背面，且另一个挂钩通过连接绳固定安装在U形架背面的中部。
作为本实用新型的一种优选技术方案，所述桶体放置在两个竖板之间，并与两个竖板的相对面接触，所述桶体的一边侧与实心板的一侧接触，所述桶体的侧面开设有凹槽。
作为本实用新型的一种优选技术方案，所述杆子的外壁与滚轮的连接处均设有轴承。
作为本实用新型的一种优选技术方案，所述U形架内壁的底部固定安装有两个弧形板，且两个弧形板沿着U形架的中心轴线对称分布。
本实用新型的有益效果：
1、该种方便使用的生活用提物装置，通过设置U形架、桶体、杆子和滚轮，使滚轮在楼梯扶手上滚动，会带动桶体向上运动，对桶体内部的水桶进行搬运，采用这种搬运方式，相比与人工搬运来说更加便于搬运水桶，同时节省工人的体力。
2、该种方便使用的生活用提物装置，通过在桶体和U形架上均设置连接绳和挂钩，当工人需要休息时，将挂钩挂在扶手的栏杆上，使得桶体和U形架固定在扶手上，这样便于工人进行休息，从而提高装置的实用性。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

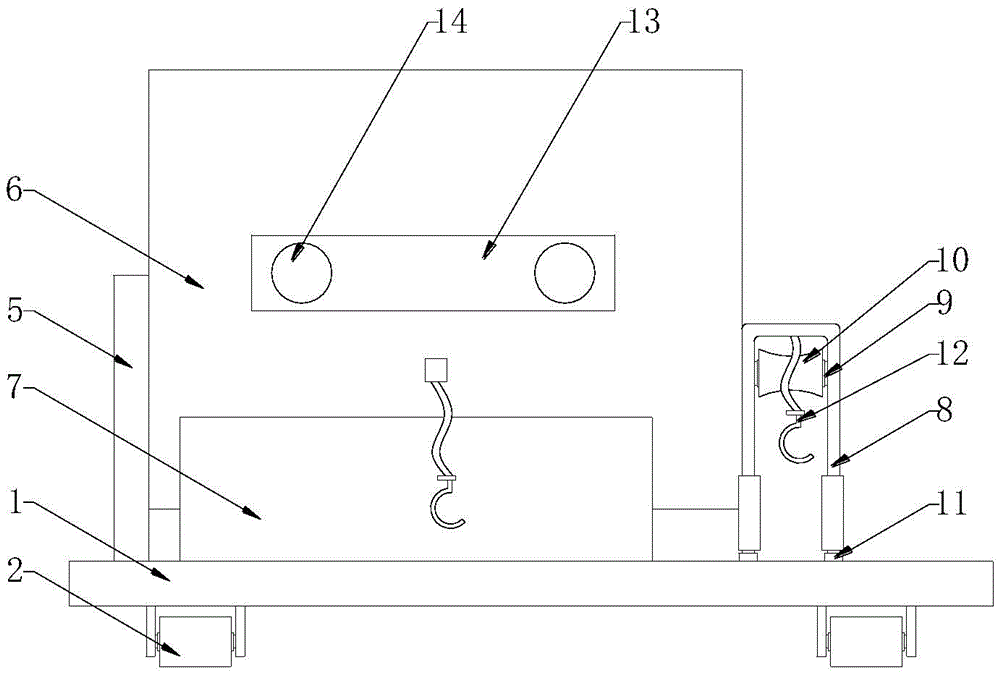

图1是本实用新型一种方便使用的生活用提物装置的结构示意图；
图2是本实用新型一种方便使用的生活用提物装置的俯视图；
图3是本实用新型一种方便使用的生活用提物装置U形架底部的剖视图；
图4是本实用新型一种方便使用的生活用提物装置桶体立体图。
图中：1、支撑板；2、轮子；3、拉手；4、橡胶套；5、实心板；6、桶体；7、竖板；8、U形架；9、杆子；10、滚轮；11、盒体；12、挂钩；13、铁板；14、钢杆。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
实施例：如图1、图2、图3和图4所示，本实用新型一种方便使用的生活用提物装置，包括支撑板1，支撑板1底端的四个边角处均固定安装有轮子2，且支撑板1的背面设置有拉手3，拉手3的中部固定套装有橡胶套4，支撑板1顶端的一侧固定设有实心板5，实心板5的一侧设置有桶体6，支撑板1的顶端固定设有两个竖板7，桶体6的一侧固定连接有U形架8，U形架8的内部固定设有杆子9，杆子9的外壁固定套装有滚轮10，支撑板1上固定设有两个盒体11，且U形架8的两端分别卡接在两个盒体11的内部，U形架8的背面设置有一个挂钩12。
其中，桶体6正面的中部固定设有铁板13，且铁板13正面的两侧均固定安装有钢杆14，工人通过手握钢杆14来推动桶体6和U形架8在滚轮10的滚动下向上运动。
其中，挂钩12的数量为两个，其中一个挂钩12通过连接绳固定安装在桶体6的背面，且另一个挂钩12通过连接绳固定安装在U形架8背面的中部，通过将挂钩12挂在扶手的栏杆上，可以使桶体6和U形架8固定在扶手上，使得工人可以在搬运的途中可以休息。
其中，桶体6放置在两个竖板7之间，并与两个竖板7的相对面接触，桶体6的一边侧与实心板5的一侧接触，桶体6的侧面开设有凹槽，通过对两个竖板7的设置位置进行限定，可以桶体6起到限定的作用，防止桶体6在水平运输时发生晃动，通过在桶体6上开设凹槽，不仅可以降低工人抬水桶的高度，这样可以省力，同时可以节省材料。
其中，杆子9的外壁与滚轮10的连接处均设有轴承，设置轴承使得滚轮10绕着杆子9旋转，使得滚轮10可以在扶手上进行滚动。
其中，U形架8内壁的底部固定安装有两个弧形板，且两个弧形板沿着U形架8的中心轴线对称分布，通过对称设置两个弧形板，防止U形架8深陷在两个栏杆之间，从而导致U形架8不能正常进行工作。
工作时，首先通过手动将水桶放在桶体6的内部，再手动拉动拉手3，会带动四个轮子2进行滚动，使支撑板1进行水平移动，对水桶进行水平的运输，当需要上楼时，手动将桶体6抬起，并使U形架8放在扶手上，使滚轮10与扶手的表面接触，然后人手握紧钢杆14向上推动桶体6向上运动，并使滚轮10在扶手上滚动，当需要休息时，手动将两个挂钩12挂在扶手的栏杆上，使得桶体6和U形架8固定在扶手上，使得工人可以进行休息，可以提高装置的实用性。
最后应说明的是：在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
