技术领域
本实用新型涉及消声器技术领域，具体为一种折板式消声器。
背景技术
消声器是允许气流通过却又能阻止、减小声音传播的一种器件，是消除空气动力性噪声的重要措施，消声器能够阻挡声波的传播，允许气流通过，是控制噪声的有效工具，消声器种类很多，根据消声机理可以把分为六种主要类型：阻性消声器、抗性消声器、阻抗复合式消声器、微穿孔板消声器、小孔消声器、有源消声器。目前，市场上现有的消声器结构过于简单，使用不方便，安装不牢固，由于空气流动能量大，对风管及消声器的内壁冲击较大，因此容易引起较大的振动，会产生较大的噪声，且长期使用会对内壁产生磨损，降低了使用寿命，而且消声效果差，不能过滤气流中的粉尘，没有导流装置，气流直接冲击内部，降低了使用性能。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种折板式消声器，解决了结构过于简单，使用不方便，安装不牢固，由于空气流动能量大，对风管及消声器的内壁冲击较大，因此容易引起较大的振动，会产生较大的噪声，且长期使用会对内壁产生磨损，降低了使用寿命，而且消声效果差，不能过滤气流中的粉尘，没有导流装置，气流直接冲击内部，降低了使用性能的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种折板式消声器，包括消声器壳体，所述消声器壳体的内壁设置有耐磨层，所述消声器壳体的两端均设置有法兰翻边，所述消声器壳体的表面中央位置设置有固定支架，所述消声器壳体内壁顶部和内壁底部相对应的两侧之间固定连接有消音折板，所述消音折板的表面开设有通孔，所述消音折板的一端且靠近法兰翻边的位置固定连接有导流板，所述消声器壳体的内壁且靠近消音折板的位置固定连接有灰尘过滤装置，所述法兰翻边的表面开设有连接孔。
优选的，所述固定支架包括支撑圈，所述支撑圈与消声器壳体的表面配合连接，所述支撑圈与消声器壳体之间设置有缓冲垫圈，所述支撑圈的顶部中央位置固定连接有直角固定板，所述直角固定板的表面设置有加强筋。
优选的，所述直角固定板的顶部开设有固定孔，所述缓冲垫圈的材料设置为橡胶材质。
优选的，所述通孔均匀分布在消音折板的表面。
优选的，所述灰尘过滤装置包括过滤支撑框，所述过滤支撑框与消声器壳体的内壁固定连接，所述过滤支撑框的内壁依次固定连接有初级滤网、次级滤网。
(三)有益效果
本实用新型提供了一种折板式消声器。具备以下有益效果：
(1)、该折板式消声器，通过消声器壳体的两端均设置有法兰翻边，支撑圈与消声器壳体的表面配合连接，支撑圈与消声器壳体之间设置有缓冲垫圈，支撑圈的顶部中央位置固定连接有直角固定板，直角固定板的表面设置有加强筋，法兰翻边的表面开设有连接孔，达到了减小振动的效果，结构合理简单，操作使用方便，具有减小振动功能，安装固定牢固，减小了振动，降低了噪音。
(2)、该折板式消声器，通过消声器壳体内壁顶部和内壁底部相对应的两侧之间固定连接有消音折板，消音折板的表面开设有通孔，消音折板的一端且靠近法兰翻边的位置固定连接有导流板，消声器壳体的内壁且靠近消音折板的位置固定连接有灰尘过滤装置，达到了减缓气流的效果，结构合理简单，使用方便，具有减缓气流的功能，降低了气流能量，避免粉尘随气流对内壁的磨损，延长了使用寿命，提高了使用性能。
附图说明
图1为本实用新型结构示意图；
图2为本实用新型主视图；

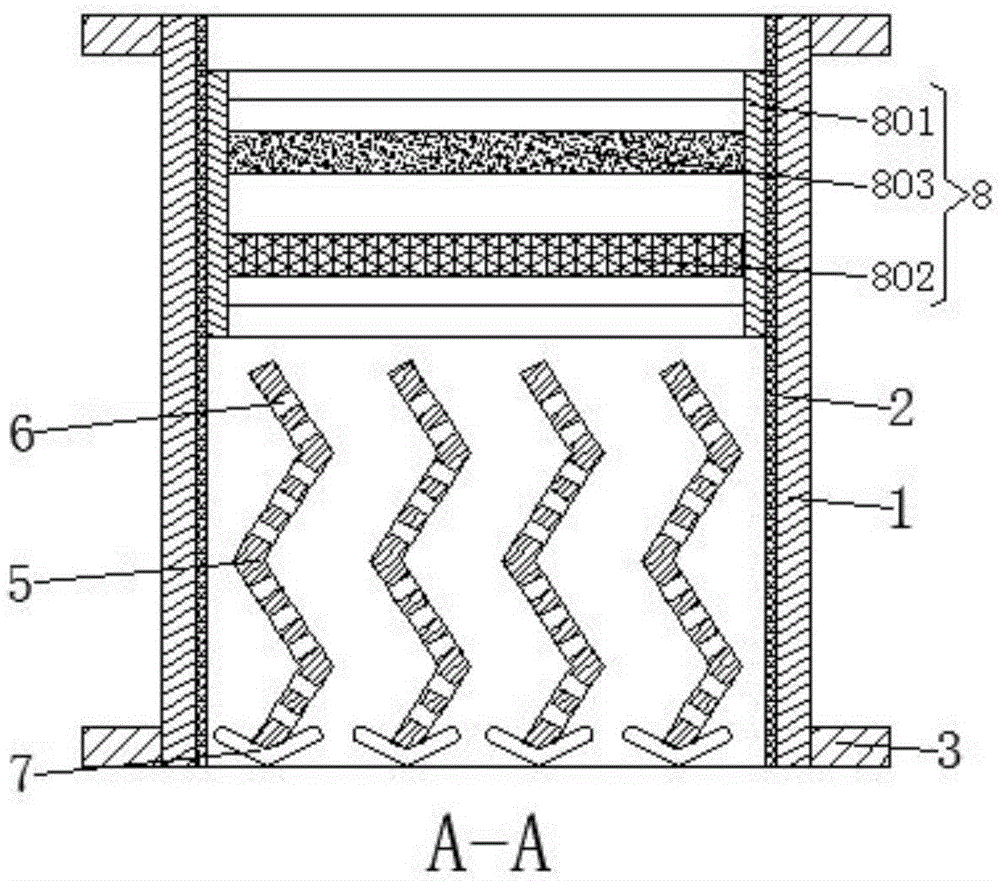

图3为图2中A-A剖视图；
图4为固定支架结构示意图。
图中：1消声器壳体、2耐磨层、3法兰翻边、4固定支架、401支撑圈、402缓冲垫圈、403直角固定板、4031固定孔、404加强筋、5消音折板、6通孔、7导流板、8灰尘过滤装置、801过滤支撑框、802初级滤网、803次级滤网、9连接孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种折板式消声器，包括消声器壳体1，消声器壳体1的内壁设置有耐磨层2，消声器壳体1的两端均设置有法兰翻边3，消声器壳体1的表面中央位置设置有固定支架4，固定支架4对消声器壳体1进行固定，安装固定牢固，减小了振动，降低了噪音，固定支架4包括支撑圈401，支撑圈401与消声器壳体1的表面配合连接，支撑圈401与消声器壳体1之间设置有缓冲垫圈402，缓冲垫圈402的材料设置为橡胶材质，具有缓冲吸振功能，缓冲效果好同时成本低，支撑圈401的顶部中央位置固定连接有直角固定板403，直角固定板403的顶部开设有固定孔4031，固定孔4031方便固定，直角固定板403的表面设置有加强筋404，加强筋404提高自身的稳定性，消声器壳体1内壁顶部和内壁底部相对应的两侧之间固定连接有消音折板5，消音折板5消弱气流能量，减小冲击力，降低噪音，消音折板5的表面开设有通孔6，通孔6均匀分布在消音折板5的表面，气体穿过通孔6时，空气的脉动能量会进一步下降，声波衰减，消音折板5的一端且靠近法兰翻边3的位置固定连接有导流板7，导流板7具有导流的作用，避免直接冲击，消声器壳体1的内壁且靠近消音折板5的位置固定连接有灰尘过滤装置8，灰尘过滤装置8将灰尘颗粒过滤掉，避免粉尘随气流对内壁的磨损，延长了使用寿命，提高了使用性能，灰尘过滤装置8包括过滤支撑框801，过滤支撑框801与消声器壳体1的内壁固定连接，过滤支撑框801的内壁依次固定连接有初级滤网802、次级滤网803，初级滤网802可将气体中大颗粒灰尘过滤掉，次级滤网803可将气体中灰尘微粒过滤掉，法兰翻边3的表面开设有连接孔9，连接孔9方便消声器壳体1与风管连接。
使用时，首先通过固定支架4将消声器壳体1安装固定在指定位置，此时在通过连接孔9将消声器壳体1与风管固定，此时安装完成，当气体流道到导流板7表面时，导流板7具有导流的作用，避免直接冲击，此时气体流到消音折板5的表面，并从通孔6中穿过，消音折板5消弱气流能量，减小冲击力，通孔6均匀分布在消音折板5的表面，当气体穿过通孔6时，空气的脉动能量会进一步下降，声波衰减，减小了冲击力，降低噪音，消音效果好，当气体穿过灰尘过滤装置8时，初级滤网802可将气体中大颗粒灰尘过滤掉，次级滤网803可将气体中灰尘微粒过滤掉，避免粉尘随气流对内壁的磨损，延长了使用寿命，提高了使用性能。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素”。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
