技术领域
本实用新型属于房屋除湿降温技术领域，具体涉及一种具有除湿降温功能的窗户。
背景技术
窗户，在建筑学上是指墙或屋顶上建造的洞口，用以使光线或空气进入室内。现代的窗户的窗由窗框、玻璃和活动构件三部分组成。窗框负责支撑窗体的主结构。活动构件主要以金属材料为主，在人手触及的地方也可能包裹以塑料等绝热材料。随着现代建筑行业的发展，窗户在建筑中的应用也越来越多。由于我国北方处于中纬度地区天气，每年初夏和深秋季节，早晚天气较冷，中午天气较热，但是也没有到达需要开空调或者风扇的季节，极易导致空调或风扇用户感冒，因此，人们多是通过开窗通风达到降温的目的。但开窗通风外界噪音和灰尘等容易进入；并且，当夜晚人们处于睡眠状态时，若突然有天气变化，人们不能及时关闭窗口，极易导致受风寒等现象，影响身体健康。
因此针对这一现状，迫切需要设计和生产一种具有除湿降温功能的窗户，以满足实际使用的需要。
实用新型内容
本实用新型的目的在于提供一种具有除湿降温功能的窗户，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有除湿降温功能的窗户，包括窗户框、玻璃窗和清洁板，所述窗户框的中间位置安装有玻璃窗，所述窗户框包括左安装框和右安装框，所述左安装框和右安装框之间设有清洁板，所述左安装框和右安装框的顶部通过螺栓固定有安装箱，所述安装箱的内部左侧通过螺栓固定有旋转电机，所述旋转电机的输出轴上焊接固定有螺纹杆，所述螺纹杆贯穿安装箱的底板，并延伸至左安装框内，所述螺纹杆的底端转动连接有旋转轴承，所述旋转轴承焊接固定在左安装框的底板的表面，所述右安装框内设有导向杆，所述安装箱的内部设有水箱，所述水箱焊接固定在安装箱的顶板的底部，所述水箱的左侧通过进水管连接有水泵，所述水泵通过螺栓固定在安装箱的背板上，所述水箱的右侧的安装箱的顶板底部通过螺栓固定有抽风机。
优选的，所述左安装框与右安装框的相对面上开设有移动槽，所述清洁板通过连接块与螺纹杆和导向杆进行连接，所述螺纹杆外部螺纹连接螺母套，所述螺母套贯穿左侧的连接块。
优选的，所述导向杆贯穿安装箱的底板，并延伸至安装箱内，所述导向杆的两端转动连接有转动轴承，转动轴承分别焊接固定在安装箱的顶板底部和右安装框的底板表面，所述导向杆的外壁上套设有导向套，所述导向套贯穿右侧的连接块。
优选的，所述水泵的出水管连接有连接管，所述连接管与安装箱的底板上开设有出水孔，所述连接管与安装箱的底板上的出水孔相连通。
优选的，所述抽风机的进风管贯穿安装箱的背板，所述抽风机的出风管贯穿安装箱的前板，并延伸至安装箱外。
优选的，所述左安装框和右安装框之间的下半部安装有废液槽，所述废液槽的右侧板上安装有排水管。
本实用新型的技术效果和优点：该具有除湿降温功能的窗户，通过水泵抽取水箱内的水，通过连接管和安装箱底板上的出水孔将水喷洒到玻璃窗上，利用水的蒸发吸热的原理，对玻璃窗周围的空气进行降温；通过抽风机能够将室内空气中的湿气抽出并排出窗外，从而达到了对室内空气进行除湿的效果，而且抽风机还能够加快室内空气的流动，加快降温效果；水泵抽水降温和抽风机抽湿均在不开窗的状态下进行，能够避免灰尘和外界噪音进入室内；通过清洁板的设置，能够对外窗进行清洁，提高了窗户的洁净程度，增加了进光量，同时也避免了外窗清理所带来的一定安全隐患，该具有除湿降温功能的窗户，在具有一般窗户的功能的基础上兼具降温、除湿的功能，还能够对玻璃窗进行清洁。
附图说明

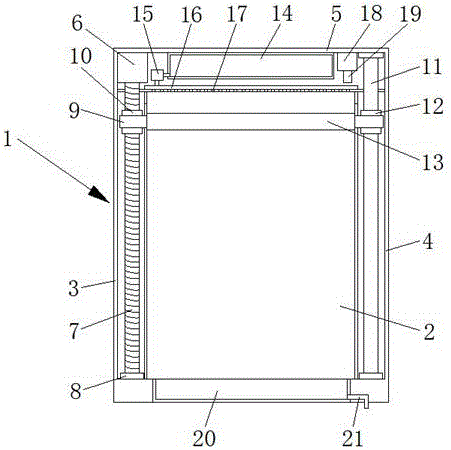

图1为本实用新型的剖视图；
图2为本实用新型的主视图；
图3为本实用新型的结构示意图。
图中：1窗户框、2玻璃窗、3左安装框、4右安装框、5安装箱、6旋转电机、7螺纹杆、8旋转轴承、9连接块、10螺母套、11导向杆、12导向套、13清洁板、14水箱、15水泵、16连接管、17出水孔、18抽风机、19出风管、20废液槽、21排水管。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
除非单独定义指出的方向外，本文涉及的上、下、左、右、前、后等方向均是以本实用新型所示的图中的上、下、左、右、前、后等方向为准，在此一并说明。
本实用新型提供了如图1-3所示的一种具有除湿降温功能的窗户，包括窗户框1、玻璃窗2和清洁板13，所述窗户框1的中间位置安装有玻璃窗2，所述窗户框1包括左安装框3和右安装框4，所述左安装框3和右安装框4之间设有清洁板13，所述清洁板13靠近玻璃窗2的一侧安装有橡胶刮板，便于对玻璃窗2进行清理，所述左安装框3和右安装框4的顶部通过螺栓固定有安装箱5，所述安装箱5的内部左侧通过螺栓固定有旋转电机6，所述旋转电机6为正反电机，所述旋转电机6的型号为：B2212-920KV，所述旋转电机6的输出轴上焊接固定有螺纹杆7，所述螺纹杆7贯穿安装箱5的底板，并延伸至左安装框3内，所述螺纹杆7的底端转动连接有旋转轴承8，所述旋转轴承8焊接固定在左安装框3的底板的表面，所述右安装框4内设有导向杆11，所述安装箱5的内部设有水箱14，所述水箱14焊接固定在安装箱5的顶板的底部，所述水箱14的左侧通过进水管连接有水泵15，所述水泵15的型号为：DS3502，所述水泵15通过螺栓固定在安装箱5的背板上，所述水箱14的右侧的安装箱5的顶板底部通过螺栓固定有抽风机18。
具体的，所述左安装框3与右安装框4的相对面上开设有移动槽，所述清洁板13通过连接块9与螺纹杆7和导向杆11进行连接，所述螺纹杆7外部螺纹连接螺母套10，所述螺母套10贯穿左侧的连接块9，便于清洁板13在玻璃窗2的表面进行上下移动。
具体的，所述导向杆11贯穿安装箱5的底板，并延伸至安装箱5内，所述导向杆11的两端转动连接有转动轴承，转动轴承分别焊接固定在安装箱5的顶板底部和右安装框4的底板表面，所述导向杆11的外壁上套设有导向套12，所述导向套12贯穿右侧的连接块9。
具体的，所述水泵15的出水管连接有连接管16，所述连接管16与安装箱5的底板上开设有出水孔17，所述连接管16与安装箱5的底板上的出水孔17相连通，通过出水孔17能够对玻璃窗2上喷水，利用水蒸发吸热原理对玻璃窗2周围的空气进行降温。
具体的，所述抽风机18的进风管贯穿安装箱5的背板，所述抽风机18的出风管19贯穿安装箱5的前板，并延伸至安装箱5外，所述抽风机18能够将室内的湿气通过进风管吸入，通过出风管19排出到室外。
具体的，所述左安装框3和右安装框4之间的下半部安装有废液槽20，所述废液槽20的右侧板上安装有排水管21，废液槽20能够对清洗玻璃窗2后的废水进行收集，通过排水管21集中排放。
具体的，该具有除湿降温功能的窗户，在使用时，当需要降温时，水泵15抽取水箱14内的水，通过出水管将水注入连接管16，通过连接管16和安装箱5底板上的出水孔17将水喷洒在玻璃窗2表面，利用水蒸发吸热原理对窗户周围的空气进行降温作业，当需要进行除湿作业时，打开抽风机18，通过抽风机18的进风管将室内的湿气吸入，通过出风管19将湿气排出室内，同时抽风机18能够加快空气流动速度，提高降温效率，当需要对外窗进行清理时，通过连接管16和安装箱5底板上的出水孔17将水喷洒在玻璃窗2表面，启动旋转电机6，通过旋转电机6转动带动螺纹杆7转动，从而带动清洁板13在外窗上进行上下移动，对外窗进行清理，清理结束后，关闭水泵15，将清洁板13移动至外窗的上半部，关闭旋转电机6。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
