一种网球蹲姿训练器

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:体育健身
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及网球蹲姿训练设备领域,具体涉及一种网球蹲姿训练器。


背景技术

在日常的网球训练中,要求运动员身体必须成半蹲姿势,训练者前期很难熟练完成这一动作,必须有教练进行姿势纠正,当没有教练时自主训练效果不佳,没有辅助设备进行帮助,进步较慢。

如中国专利申请号为CN201820306848.0公开的一种网球蹲姿训练器,包括腰带,所述腰带左侧安装有卡扣,且卡扣内部设置有插杠,所述腰带右端安装有小孔,其腰带中部设置有海绵垫,且腰带中部下侧固定连接有固定拉环,所述固定拉环内部与连接拉环内部相连接,其连接拉环底部固定连接有弹力布带,且弹力布带下端通过连接扣连接有捆带,所述捆带下端通过连接扣与弹力布带连接与另一个捆带的上端,且弹力布带之间通过弹力布带与连接扣相连接。该网球蹲姿训练器,便于进行自主蹲姿训练,且适用于各种体型的人,并且使用舒适便捷。

该装置腰带固定起来比较困难,同时该装置在训练的时候腿部还是能够自由活动且不能够很好的保护膝盖。

针对上述问题,本实用新型设计了一种网球蹲姿训练器。


实用新型内容

针对现有技术的不足,本实用新型提供了一种网球蹲姿训练器,尽最大可能解决上述问题,从而提供了一种方便腰带固定同时对腿部进行限制且能够很好的保护膝盖的训练器。

本实用新型通过以下技术方案予以实现:

一种网球蹲姿训练器,包括腰部固定机构和腿部固定机构,所述腰部固定机构包含固定板,所述固定板前端下部左右两侧对称设置有上连接扣,所述固定板右端上下对称设置有支架,两支架之间固定连接有连接柱,所述连接柱上套有腰带,所述腰带左端均匀设有扣接孔,所述固定板左端固定连接有功能块,所述功能块上设有穿孔,所述功能块活动连接有扣接柱,所述扣接柱左端固定连接有提拉环,所述扣接柱中间位置固定连接有挡圈,所述功能块中间位置设有弹簧放置槽,所述扣接柱在挡圈左侧与弹簧放置槽底端之间套有复位弹簧,所述扣接柱穿过扣接孔并活动连接在固定板左端设有扣接槽中,所述腿部固定机构包含大腿护板和小腿护板,所述大腿护板下端左右两侧通过铰接轴铰接有小腿护板,所述小腿护板上设有两组对称的绳孔,所述绳孔中穿有固定绳,所述小腿护板后端左右两侧对称设置有固定座,所述固定座外侧固定连接有连接轴,所述连接轴转动连接调节杆下端,所述调节杆上部设有滑槽,所述大腿护板中间位置螺纹连接有紧固螺柱一端,所述紧固螺柱另一端穿过滑槽并固定连接有拧紧转盘,所述大腿护板顶端固定连接有下连接扣,所述下连接扣通过连接绳连接上连接扣。

优选的,所述连接柱套在腰带一端设有套孔中,所述扣接孔的尺寸与扣接柱的尺寸相配合。

优选的,所述扣接柱贯穿并活动连接功能块,所述挡圈的直径小于等于弹簧放置槽的直径并大于复位弹簧内环的直径,且当挡圈移动到弹簧放置槽内侧并使复位弹簧完全压缩的时候,腰带能够在穿孔中自由活动。

优选的,所述固定绳依次穿过绳孔并将两头系在一起。

优选的,所述大腿护板与小腿护板均为半圆环形,且大腿护板的直径大于小腿护板的直径。

优选的,所述紧固螺柱为一端螺纹一端圆柱形,且紧固螺柱设有螺纹的一端螺纹连接大腿护板上设有的螺纹孔,紧固螺柱圆柱端活动连接滑槽。

本实用新型的有益效果为:

1、腰带通过扣接柱根据远动员腰围的不同插进腰带上不同位置的扣接孔中,设置的提拉环方便运动员进行操作,设置的连接扣能够将腿部固定机构通过连接绳与腰部相连,进行强制的蹲姿弯腰训练。

2、小腿护板通过固定绳能够很好的固定在小腿上,大腿护板能够一定程度上保护膝盖,避免在蹲姿训练中对膝盖造成损伤,同时通过调节紧固螺柱在滑槽中的不同位置进行固定能够调节膝盖的弯曲角度,根据不同程度的蹲姿训练进行调节,适用范围比较广。

3、整个装置均匀非弹性材质,较弹性材质的训练强度大,训练效果好。


附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

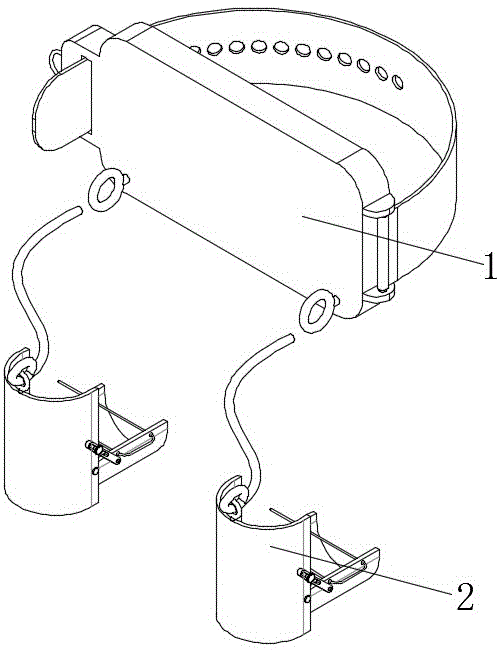

图1是本实用新型的结构示意图;

图2是本实用新型腰部固定机构的结构示意图;

图3是本实用新型腰部固定机构的左侧视角视图;

图4是本实用新型腰部固定机构的剖视图;

图5是本实用新型腿部固定机构的结构示意图;

图6是本实用新型腿部固定机构的剖视图。

图中:1-腰部固定机构,101-固定板,102-连接扣,103-支架,104-连接柱,105-腰带,1051-扣接孔,106-功能块,107-扣接柱,108-提拉环,109-挡圈,110-复位弹簧,2-腿部固定机构,201-大腿护板,202-铰接轴,203-小腿护板,2031-绳孔,204-固定座,205-连接轴,206-调节杆,2061-滑槽,207-紧固螺柱,208-拧紧转盘,209-固定绳,210-下连接扣,211-连接绳。


具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1~6,一种网球蹲姿训练器,包括腰部固定机构1和腿部固定机构2,腰部固定机构1包含固定板101,固定板101前端下部左右两侧对称设置有上连接扣102,固定板101右端上下对称设置有支架103,两支架103之间固定连接有连接柱104,连接柱104上套有腰带105,腰带105左端均匀设有扣接孔1051,固定板101左端固定连接有功能块106,功能块106上设有穿孔,功能块106活动连接有扣接柱107,扣接柱107左端固定连接有提拉环108,扣接柱107中间位置固定连接有挡圈109,功能块106中间位置设有弹簧放置槽,扣接柱107在挡圈109左侧与弹簧放置槽底端之间套有复位弹簧110,扣接柱107穿过扣接孔1051并活动连接在固定板101左端设有扣接槽中,腿部固定机构2包含大腿护板201和小腿护板203,大腿护板201下端左右两侧通过铰接轴202铰接有小腿护板203,小腿护板203上设有两组对称的绳孔2031,绳孔2031中穿有固定绳209,小腿护板203后端左右两侧对称设置有固定座204,固定座204外侧固定连接有连接轴205,连接轴205转动连接调节杆206下端,调节杆206上部设有滑槽2061,大腿护板201中间位置螺纹连接有紧固螺柱207一端,紧固螺柱207另一端穿过滑槽2061并固定连接有拧紧转盘208,大腿护板203顶端固定连接有下连接扣210,下连接扣210通过连接绳211连接上连接扣102。

具体的,连接柱104套在腰带105一端设有套孔中,扣接孔1051的尺寸与扣接柱107的尺寸相配合,扣接柱107贯穿并活动连接功能块106,挡圈109的直径小于等于弹簧放置槽的直径并大于复位弹簧110内环的直径,且当挡圈109移动到弹簧放置槽内侧并使复位弹簧完全压缩的时候,腰带105能够在穿孔中自由活动,固定绳209依次穿过绳孔2031并将两头系在一起,大腿护板201与小腿护板203均为半圆环形,且大腿护板201的直径大于小腿护板203的直径,紧固螺柱207为一端螺纹一端圆柱形,且紧固螺柱207设有螺纹的一端螺纹连接大腿护板201上设有的螺纹孔,紧固螺柱207圆柱端活动连接滑槽2061。

本实用新型中,当需要使用该装置进行蹲姿训练的时候,先将固定板101通过腰带105固定在运动员腰部,提拉提拉环108使腰带105穿过穿孔,放下提拉环108使扣接柱107在复位弹簧110的作用下进行复位,使扣接柱107插进扣接孔1051中,腰带105通过扣接柱107根据远动员腰围的不同插进腰带上不同位置的扣接孔中,适用范围大;再将小腿放置在小腿护板203上并使大腿贴合大腿护板201,通过固定绳209依次穿过绳孔2031并将两头系在一起,再将紧固螺柱207调节到滑槽2061的合适位置,转动拧紧转盘208,最后将腿部固定机构2通过连接绳211连接在腰部固定机构1上即可,大腿护板201能够一定程度上保护膝盖,避免在蹲姿训练中对膝盖造成损伤,同时通过调节紧固螺柱207在滑槽中的不同位置进行固定能够调节膝盖的弯曲角度,根据不同程度的蹲姿训练进行调节,适用范围比较广,整个装置均匀非弹性材质,较弹性材质的训练强度大,训练效果好。

以上实施例仅用以说明本实用新型的技术方案,而非对其限制;尽管参照前述实施例对本实用新型进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
