技术领域
本实用新型涉及打蛋机领域，具体是一种新型打蛋机。
背景技术
打蛋机是食品加工中常用的搅拌调和装置，用来搅打粘稠浆体，如糖浆、面浆、蛋液、乳酪等。打蛋机分为手动和电动，打蛋机的工作原理是通过操作搅拌器高速旋转，强制搅打，被调合物料相互间充分接触并剧烈摩擦，实现混合、乳化、充气及排除部分水分的作用，手动这种价格比较经济，但是较耗体力，一般适用于家庭厨房，饭店等小量加工，电动这种比较省力，将原材料加入到容器内，然后将其固定，调节需要的速度后打开电源就可以了，使用较为普遍，购买的时候可按容量的大小选择，价格从几十到几千不等蛋糕不像面包类是以酵母发酵来膨胀的产品。蛋糕、西点等，是以蛋、油的膨胀力来使产品松软，因此必须用打蛋机的打蛋球来打发，传统打蛋机必须停机换挡，不能换挡时，可拨动一下打蛋球，以避免齿轮撞击受损。优思龙等品牌打蛋机无需停机换挡，可以提高效率。但注意不可跳档增速，这样可延长机器的使用寿命，也避免鲜奶溅到桶外。
目前关于打蛋机仍存在不足之处，例如：使用不方便、安全性差、打蛋效果低。
实用新型内容
本实用新型的目的在于提供一种新型打蛋机，以解决现有技术中使用不方便、安全性差、打蛋效果低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型打蛋机，包括机主体、搅拌桶，所述机主体表面安装有转动开关，所述机主体的两侧安装有支撑臂，所述支撑臂的下方安装有底座，所述机主体的内部安装有电机，所述电机的两侧安装有固定架，所述机主体的上方安装有第一固定板，所述第一固定板的上方安装有第一连接板，所述第一连接板上安装有搅拌桶，所述搅拌桶上方安装有桶盖，所述桶盖的上方安装有第二把手，所述搅拌桶的上方一侧安装有出料口，所述搅拌桶的一侧安装有第二把手，所述搅拌桶的内部安装有打蛋网槽，所述打蛋网槽的内部安装有固定杆，所述打蛋网槽的下方安装有第三固定板，所述第三固定板的下方安装有第二连接板，所述第二连接板的下方安装有转动轴，所述转动轴上安装有第二固定板，所述第二固定板的两侧安装有搅拌叶。
优选的，所述第三固定板与第二连接板镶嵌连接，且第三固定板与打蛋网槽固定连接。
优选的，所述底座设置为四个，且四个底座分别安装在支撑臂的底部。
优选的，所述电机与转动轴转动连接，且电机通过固定架与机主体固定连接。
优选的，所述转动轴与固定杆转动连接，且固定杆与打蛋网槽固定链接。
与现有技术相比，本实用新型的有益效果是：本实用新型在打蛋机的内部安装了打蛋网槽，通过打蛋网槽使鸡蛋在内部打烂，通过其有效提高了便捷性，且打蛋网槽与转动轴连接，转动轴穿过固定架，然后打蛋网槽的底部安装了固定板，固定板与连接板连接有效提高了便捷性与安全性，转动轴安装在搅拌桶内，且搅拌桶与搅拌轴是一体在搅拌桶的底部安装了连接板，且连接板与电机转动轴镶嵌连接，通过其使搅拌桶可移动有效提高了效率与便捷性。
附图说明

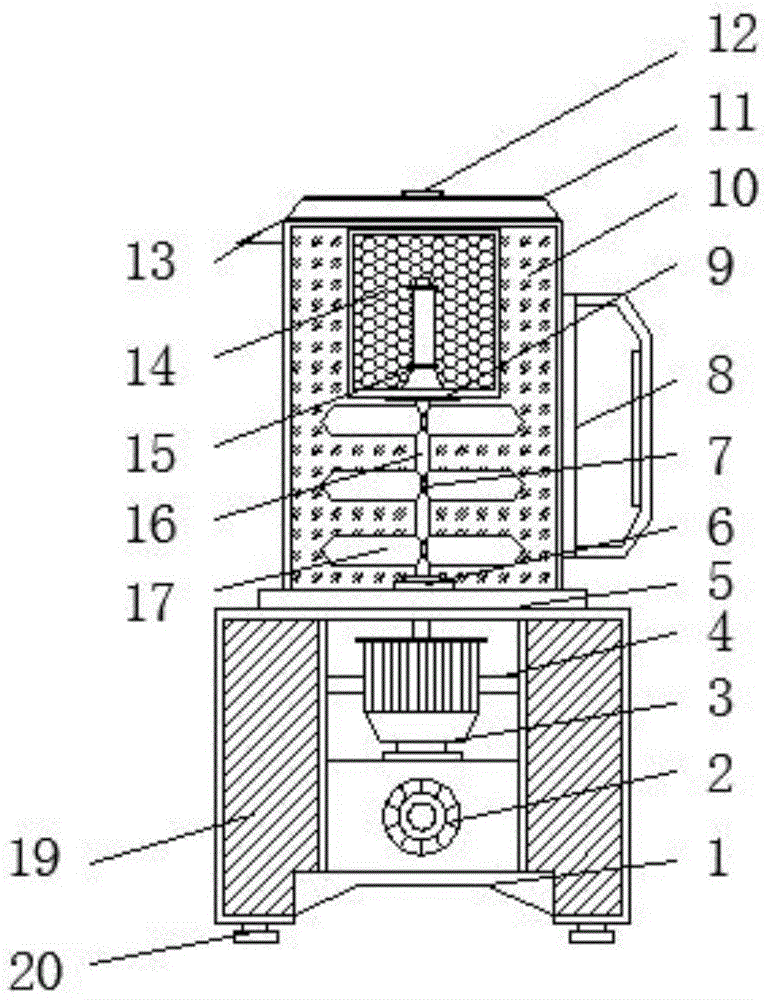

图1为本实用新型的结构示意图。
图2为本实用新型的打蛋网槽结构示意图。
图中：1-机主体、2-转动开关、3-电机、4-固定架、5-第一固定板、6-第一连接板、7-第二固定板、8-第一把手、9-第二连接板、10-搅拌桶、11-桶盖、12-第二把手、13-出料口、14-打蛋网槽、15-固定杆、16-转动轴、17-搅拌叶、18-第三固定板、19-支撑臂、20-底座。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～2，本实用新型实施例中，一种新型打蛋机，包括机主体1、搅拌桶10，搅拌桶10用来搅拌，机主体1表面安装有转动开关2，转动开关2用来启动与关闭，机主体1的两侧安装有支撑臂19，支撑臂19的下方安装有底座20，底座20用来稳定，机主体1的内部安装有电机3，电机3用来带动，电机3的两侧安装有固定架4，固定架4用来固定电机3，机主体1的上方安装有第一固定板5，第一固定板5的上方安装有第一连接板6，第一连接板6上安装有搅拌桶10，搅拌桶10上方安装有桶盖11，桶盖11用来盖搅拌桶10，桶盖11的上方安装有第二把手12，搅拌桶10的上方一侧安装有出料口13，出料口13用来出料，搅拌桶10的一侧安装有第二把手8，第二把手8用来提起搅拌桶10，搅拌桶10的内部安装有打蛋网槽14，打蛋网槽14用来去壳，打蛋网槽14的内部安装有固定杆15，固定杆15用来穿过转动轴16，打蛋网槽14的下方安装有第三固定板18，第三固定板18的下方安装有第二连接板9，第二连接板9的下方安装有转动轴16，转动轴16用来带动与搅拌，转动轴16上安装有第二固定板7，第二固定板7的两侧安装有搅拌叶17，第三固定板18与第二连接板9镶嵌连接，且第三固定板18与打蛋网槽14固定连接，底座20设置为四个，且四个底座20分别安装在支撑臂的底部，电机3与转动轴16转动连接，且电机3通过固定架4与机主体1固定连接，转动轴16与固定杆15转动连接，且固定杆15与打蛋网槽14固定链接。
本实用新型的工作原理是：通过第二把手12提起桶盖11将搅拌桶10打开，拿起打蛋网槽14放入搅拌桶10内，使转动轴16从固定杆15内穿过到所需位置，然后将第三固定板18与第二连接板9链接，然后将蛋打在打蛋网槽14内，然后通过转动开关2启动电机3使转动轴16转动，通过转动轴16带动搅拌叶17与打蛋网槽14一起转动，使蛋黄与蛋清进入搅拌桶10内，通过搅拌叶17进行搅拌，搅拌好之后通过转动开关2停止转动，然后通过第一把手8提起搅拌桶10通过出料口13将其倒出即可。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
