一种具有扫雪功能的安全警示牌

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:安全防护
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本实用新型涉及市政工程技术领域,具体为一种具有扫雪功能的安全警示牌。

背景技术

安全标志牌是出于安全考虑而设置的指示牌,以减少安全隐患,可见于工厂外大门口、工厂内部以及道路上,交通部门需要的安全标志牌分为禁止标志和注意障碍物标志,警示牌中是的反光部分是运用高折射率的玻璃微珠回归反射原理及反光晶格的微菱型的反射原理,通过调焦后处理的先进工艺制成,它能将远方直射光线反射回发光处,不论在白天或黑夜均有良好的逆反射光学性能,尤其是晚上,能够发挥如同白天一样的高能见度,使用这种高能见度反光材料制成的警示牌,无论使用者是在遥远处,还是在着光或散射光干扰的情况下,都可以比较容易地被夜间驾驶者发现,在一些特殊地带需要对过往行人进行警示提醒,现有的安全警示牌结构死板,不能合理的利用绿色能源,无法自动清洁,在大雪天气,经常会出现警示牌被大雪覆盖无法识别的问题,给过往行人带来一定困扰和安全隐患。

实用新型内容

本实用新型的目的在于提供一种具有扫雪功能的安全警示牌,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种具有扫雪功能的警示牌,包括警示牌本体,所述警示牌本体的底部设有底座,所述底座顶部的中间位置固定连接有支柱,所述支柱的顶部固定连接有警示板,所述警示板的顶部固定连接有动力盒,且所述动力盒的一端固定连接有太阳能电池板,所述动力盒的内部固定连接有电机,所述电机的输出端固定连接有涡杆,所述动力盒内部靠近涡杆的一侧转动连接有动力盘,所述动力盘的上方通过转轴连接有传动齿轮,所述转轴靠近传动齿轮的一侧套有扭力弹簧,且所述传动齿轮靠近扭力弹簧的一侧固定连接有限位板,且所述动力盘的外侧固定连接有与传动齿轮啮合的齿牙,所述传动齿轮与动力盘啮合连接,所述动力盘的中部固定连接有涡轮,所述涡轮与涡杆啮合连接,所述转轴的一端固定连接有清扫杆,且所述清扫杆的一端固定连接有清扫板。

优选的,所述警示板的外侧粘接有反光条。

优选的,所述扭力弹簧的一端与限位板固定连接,且所述扭力弹簧的另一端与动力盒的内壁固定连接。

优选的,所述电机的一端固定连接有蓄电池,且所述蓄电池与电机电性连接。

优选的,所述动力盘外侧的一半设有齿牙。

与现有技术相比,本实用新型的结构简单实用,便于雨雪天警示使用,通过设置了电机和传动齿轮,可以通过电机和传动齿轮使转轴运动,以此使清扫杆对警示牌进行清扫,通过设置了扭力弹簧和动力盘,在扭力弹簧的作用下,使清扫杆能往复进行清扫,使清洁更加彻底,避免因大雪遮挡警示牌为造成事故,通过设置了太阳能电池板,能够充分利用绿色能源,节能环保,大大提高了警示牌的实用性。

附图说明

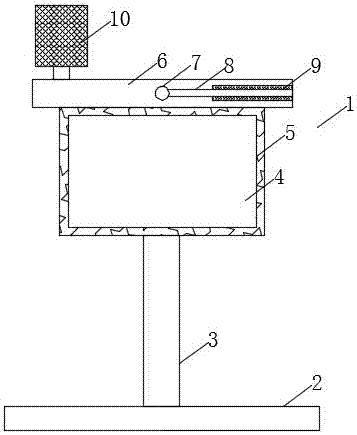

图1为本实用新型结构示意图;

图2为本实用新型动力盒的内部结构示意图;

图3为本实用新型扭力弹簧的结构示意图。

图中:1、警示牌本体;2、底座;3、支柱;4、警示板;5、反光条;6、动力盒;7、转轴;8、清扫杆;9、清扫板;10、太阳能电池板;11、蓄电池;12、电机;13、涡杆;14、涡轮;15、动力盘;16、传动齿轮;17、限位板;18、扭力弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-3,本实用新型提供一种技术方案:一种具有扫雪功能的警示牌,包括警示牌本体1,警示牌本体1的底部设有底座2,底座2顶部的中间位置固定连接有支柱3,支柱3的顶部固定连接有警示板4,警示板4的顶部固定连接有动力盒6,且动力盒6的一端固定连接有太阳能电池板10,动力盒6的内部固定连接有电机12,电机12的输出端固定连接有涡杆13,动力盒6内部靠近涡杆13的一侧转动连接有动力盘15,动力盘15的上方通过转轴7连接有传动齿轮16,转轴7靠近传动齿轮16的一侧套有扭力弹簧18,且传动齿轮16靠近扭力弹簧18的一侧固定连接有限位板17,且动力盘15的外侧固定连接有与传动齿轮16啮合的齿牙,传动齿轮16与动力盘15啮合连接,动力盘15的中部固定连接有涡轮14,涡轮14与涡杆13啮合连接,转轴7的一端固定连接有清扫杆8,且清扫杆8的一端固定连接有清扫板9。

警示板4的外侧粘接有反光条5,便于夜间发现,扭力弹簧18的一端与限位板17固定连接,且扭力弹簧18的另一端与动力盒6的内壁固定连接,便于通过扭力弹簧18实现清扫杆8的往复运动,电机12的一端固定连接有蓄电池11,且蓄电池11与电机12电性连接,便于为电机12提供电力,动力盘15外侧的一半设有齿牙,便于实现清扫杆8的往复运动。

使用时,太阳能电池板10将太阳能转化成电能,并且将电能储存在蓄电池11内,当需要对警示板4进行清扫时,打开电机12的电源开关,电机12通过涡杆13带动涡轮14旋转,涡轮14带动动力盘15旋转,因动力盘15外侧的齿牙与传动齿轮16啮合,因此,动力盘15在旋转的过程中带动传动齿轮16旋转,传动齿轮16通过转轴7带动清扫杆8摆动,在传动齿轮16旋转的同时,其通过限位板17将扭力弹簧18进行旋转压缩,当动力盘15没有齿牙的一部分转动到传动齿轮16的下方时,在扭力弹簧18的作用下,清洁杆8反向摆动,以此循环来完成对警示板4的清扫。

在本实用新型的描述中,需要理解的是,术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

此外,术语“第一”、“第二”、“第三”、“第四”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量,由此,限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隐含地包括至少一个该特征。

在本实用新型中,除非另有明确的规定和限定,术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系,除非另有明确的限定,对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
