技术领域
本实用新型涉及消防领域，具体地涉及防撞式消防栓。
背景技术
消防栓是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。在现有技术中，消防栓大都设置在路边，因此，经常发生消防栓被车辆撞断的情况，从而造成路面产生大量积水，不仅妨碍了正常的交通秩序，也浪费了宝贵的水资源，并且给消防工作带来一定的影响。
实用新型内容
本实用新型的目的是为了克服现有技术存在的消防栓因露天设置容易被撞断的问题，提供一种防撞式消防栓，该防撞式消防栓的消防栓体设置于位于地面以下的箱体内，在需要取水灭火时，该防撞式消防栓可以通过至少两个升降驱动器将消防栓体顶升至地面以上，同时通过连接件可以将箱盖顶起，以便于消防人员进行取水操作，该防撞式消防栓可以很好地防止被碰撞，避免了公共财物和资源的浪费。另外，该防撞式消防栓的箱盖上设置有反光警示带，以提醒夜间过往车辆注意避让，该防撞式消防栓可以很好地防止被碰撞，避免了公共财物和资源的浪费。
为了实现上述目的，本实用新型的实施方式提供了一种防撞式消防栓，所述防撞式消防栓包括：
箱体，所述箱体位于地面以下；
消防栓体，所述消防栓体设置于所述箱体内；
进水管，所述消防栓体可滑动地与所述进水管连接；
升降装置，所述升降装置包括至少两个升降驱动器，所述至少两个升降驱动器与所述消防栓体连接；
箱盖，所述箱盖设置于所述箱体的上方，所述箱盖的底部通过连接件与所述消防栓体连接，所述箱盖的顶部设置有反光警示带。
优选地，所述进水管的顶端设置有突出的圆环部，所述圆环部具有用于放置密封圈的环槽，所述圆环部的直径与所述消防栓体的内径一致。
优选地，所述箱盖的表面设置有防雨层。
优选地，所述防雨层为PVC层或者沥青层。
优选地，所述升降驱动器包括气压驱动器、液压驱动器、电机驱动器中的任意一者。
通过上述技术方案，本实用新型的实施方式提供的防撞式消防栓的消防栓体设置于位于地面以下的箱体内，在需要取水灭火时，该防撞式消防栓可以通过至少两个升降驱动器将消防栓体顶升至地面以上，同时通过连接件可以将箱盖顶起，以便于消防人员进行取水操作，该防撞式消防栓可以很好地防止被碰撞，避免了公共财物和资源的浪费。另外，该防撞式消防栓的箱盖上设置有反光警示带，以提醒夜间过往车辆注意避让，该防撞式消防栓可以很好地防止被碰撞，避免了公共财物和资源的浪费。
附图说明

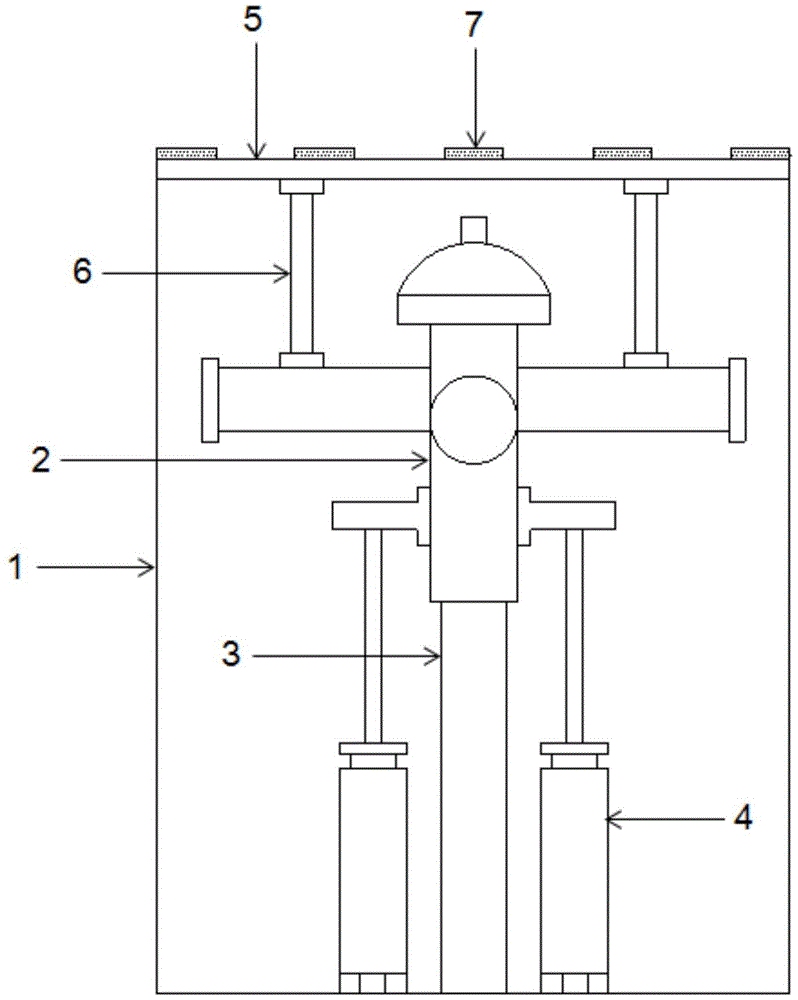

图1示出了根据本实用新型的实施方式提供的防撞式消防栓的结构示意图；
图2示出了根据本实用新型的实施方式提供的防撞式消防栓的结构示意图的消防栓体和进水管的剖视图。
附图标记说明
1箱体2消防栓体
3进水管4升降驱动器
5箱盖6连接件
7反光警示带8密封圈
30圆环部
具体实施方式
以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。
图1示出了根据本实用新型的实施方式提供的防撞式消防栓的结构示意图。如图1所示，本实用新型的实施方式提供了一种防撞式消防栓，该防撞式消防栓可以包括：
箱体1，箱体1可以位于地面以下；
消防栓体2，消防栓体2可以设置于箱体1内；
进水管3，消防栓体2可滑动地与进水管3连接，进水管3与地下消防水管路连通；
升降装置，升降装置可以包括至少两个升降驱动器4，至少两个升降驱动器4可以与消防栓体2连接；
箱盖5，箱盖5可以设置于箱体1的上方，箱盖5的底部可以通过连接件6与消防栓体2连接。
本实用新型的实施方式提供的防撞式消防栓的消防栓体2设置于位于地面以下的箱1体内，在需要取水灭火时，该防撞式消防栓可以通过至少两个升降驱动器4将消防栓体2顶升至地面以上，以便于消防人员进行取水操作，该防撞式消防栓可以很好地防止被碰撞，避免了公共财物和资源的浪费。同时，在消防栓体2被顶升时，通过连接件6可以同时顶起箱盖5，节省了手动打开箱盖5的操作，为消防人员的取水争取了宝贵的时间。
具体地，如图1所示，至少两个升降驱动器4可以包括相对设置的两个升降驱动器4，该两个升降驱动器4与消防栓体2的连接部位处在同一高度上，以使得该两个升降驱动器4可以平稳地顶升消防栓体2。
如图1所示，在本实用新型的实施方式中，为了便于消防人员取水，消防栓体2的出水管的端部应当尽量靠近箱体1的侧壁，使得消防栓体2被顶升后出水管的端部更加靠近消防人员，从而为消防人员连接出水管提供方便，取水效率更高。
如图1所示，在本实用新型的一种实施方式中，该防撞式消防栓的箱盖5的顶部还设置有反光警示带7。反光警示带7可以用于提醒夜间过往车辆注意避让，而且，在夜间发生火情时，反光警示带7可以帮助消防人员快速找到该防撞式消防栓的位置。
图2示出了根据本实用新型的实施方式提供的防撞式消防栓的结构示意图的消防栓体和进水管的剖视图。如图2所示，在本实用新型的一种实施方式中，进水管3的顶端可以设置有突出的圆环部30，圆环部30可以具有用于放置密封圈7的环槽，圆环部30的直径可以与消防栓体2的内径一致。由于消防栓体2与进水管3可移动地连接，在移动的过程中进水管3的水可能泄露，为了避免出现泄露的情况，在消防栓体2与进水管3之间设置有密封圈7。密封圈7可以是弹性材质制成的，例如橡胶，密封圈7的直径可以稍大于消防栓体2的内径，从而取得很好的密封效果。
如图1所示，在本实用新型的一种实施方式中，该防撞式消防栓的箱盖5的表面可以设置有防雨层，防雨层可以避免雨水渗漏至箱体1内。在本实用新型的一种优选实施方式中，防雨层可以为PVC层或者沥青层。
在本实用新型的实施方式中，升降驱动器4可以包括气压驱动器、液压驱动器、电机驱动器中的任意一者。
本领域技术人人员可以理解，该防撞式消防栓的升降驱动器4的开启和关闭可以通过控制开关来实现，控制开关可以设置于箱盖5或地面上。当然，该防撞式消防栓的升降驱动器4的开启和关闭也可以通过无线控制的方式实现，消防人员可以手持无线遥控器以控制升降驱动器4的开启和关闭。
以上结合附图详细描述了本实用新型的优选实施方式，但是，本实用新型并不限于此。在本实用新型的技术构思范围内，可以对本实用新型的技术方案进行多种简单变型，包括各个具体技术特征以任何合适的方式进行组合。为了避免不必要的重复，本实用新型对各种可能的组合方式不再另行说明。但这些简单变型和组合同样应当视为本实用新型所公开的内容，均属于本实用新型的保护范围。
