技术领域
本实用新型属于锂电池技术领域，具体来说，特别涉及一种高效锂电池转运存储箱。
背景技术
锂电池是一种以锂金属或锂合金为负极材料，使用非水电解质溶液的一次电池，与可充电电池锂离子电池跟锂离子聚合物电池是不一样的。锂电池的发明者是爱迪生。由于锂金属的化学特性非常活泼，使得锂金属的加工、保存、使用，对环境要求非常高。所以，锂电池长期没有得到应用。随着二十世纪末微电子技术的发展，小型化的设备日益增多，对电源提出了很高的要求。锂电池随之进入了大规模的实用阶段。
现如今锂电池的转运存储越来越多，传统的锂电池的转运存储设备为设备内腔预先设计好锂电池的形状，锂电池正好放在放置仓里，但储存在很大的弊端：通常一种存储设备只能存放一种形状的锂电池，不同形状的锂电池必须放在和自身形状一致的放置仓里，这样不仅费事，而且需要大量的各种各样的储存设备，浪费材料和财力。现在锂电池越来越多样，传统的储存设备，满足不了现在的需求。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种高效锂电池转运存储箱，以克服现有相关技术所存在的上述技术问题。
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
本实用新型为一种高效锂电池转运存储箱，包括壳体，所述壳体的内腔底端设置有伸缩钢针，所述壳体的顶端一侧设置有合页，所述壳体通过所述合页铰接有盖板，所述盖板的顶端设置有散热框一，所述散热框一的内部设置有散热风扇一，所述盖板的底端设置有橡胶垫，所述壳体的底端设置有散热框二，所述散热框二的内部设置有散热风扇二，所述伸缩钢针的外壁均匀设置有卡块，所述伸缩钢针的中部设置为弯折区，所述伸缩钢针的内侧设置有伸缩针一，所述伸缩针一的顶端设置有橡胶块一，所述伸缩针一的底端设置有弹簧一，所述弹簧一的底端设置有伸缩针二，所述伸缩针二的底端设置有橡胶块二，所述伸缩钢针的底端且位于所述橡胶块二的顶端设置有弹簧二，所述橡胶块二的底端固定在所述壳体的内腔底端，所述壳体的中部两侧对称设置有抬把手，所述壳体的底端设置有万向轮，所述万向轮设置有锁紧装置。
进一步地，所述抬把手的外壁设置有橡胶皮套。
进一步地，所述盖板的顶端一侧设置有拉环。
本实用新型具有以下有益效果：
通过抬把手将该装置推至合适位置，通过拉环将盖板掀开，然后取锂电池，将锂电池直接按在伸缩钢针上，锂电池首先按压在橡胶块一上，橡胶块一不仅对锂电池起到减震作用，还能利用橡胶与锂电池之间较大的摩擦力，来限制锂电池的运动，橡胶块一受压力作用向下运动，挤压伸缩针一，伸缩针一向下运动从而挤压弹簧一，因此伸缩针一相对于伸缩钢针的外壳向下运动，当下降到橡胶块一挤压伸缩钢针时，伸缩钢针挤压弹簧二，从而伸缩钢针下降，然后下降到适宜高度时，停止下压，锂电池卡在伸缩钢针外壁设置的卡块处，然后即可放置下一块锂电池，通过伸缩钢针的设置，使得任意形状的锂电池均可放置在该设备中，解决了针对不同形状的锂电池需要做不同形状的储存设备的问题，更加实用；放置结束后，盖上盖板，然后打开散热风扇一和散热风扇二，进行散热。当想要将锂电池取出时，直接掰伸缩钢针，伸缩钢针的弯折区弯折，卡块就不能卡住锂电池，锂电池就会弹出，如此即可取出锂电池，既方便又简单，该装置具有更大的市场推广性，更加符合市场。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
为了更清楚地说明实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

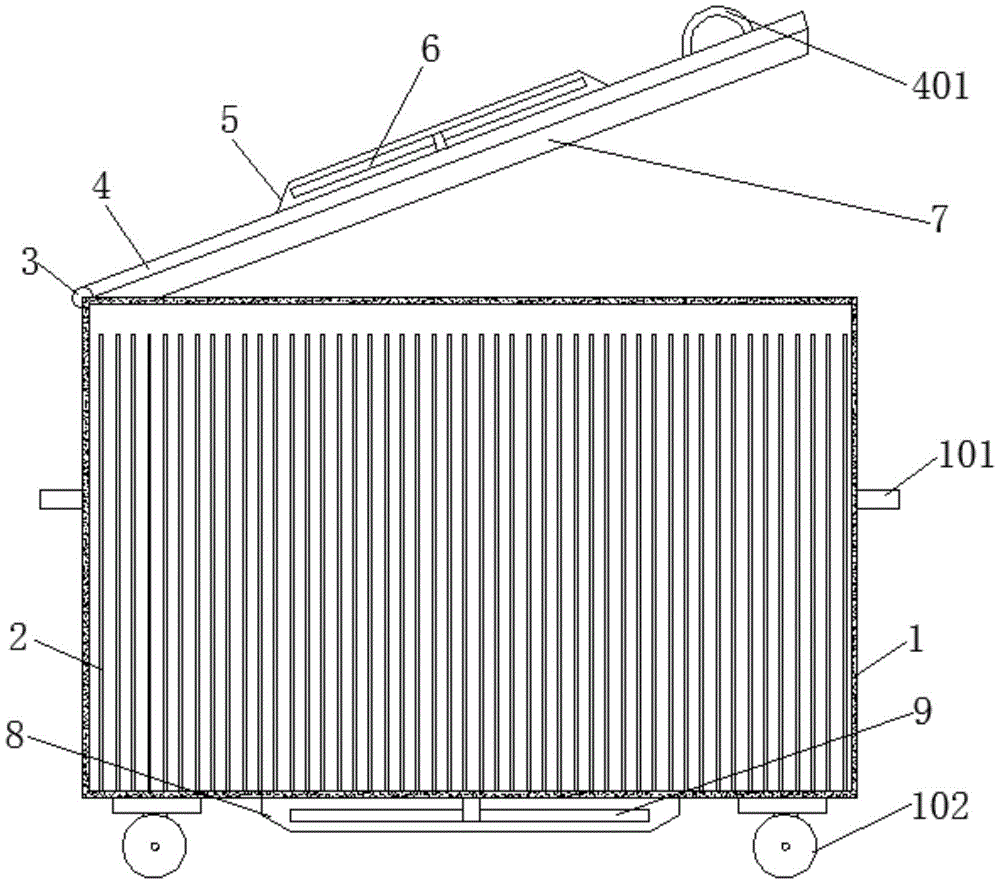

图1为本实用新型的结构示意图；
图2为本实用新型的正视图；
图3为本实用新型的内部结构俯视图；
图4为本实用新型的伸缩钢针的结构示意图。
附图中，各标号所代表的部件列表如下：
1、壳体；101、抬把手；102、万向轮；2、伸缩钢针；201、卡块；202、弯折区；203、伸缩针一；204、橡胶块一；205、弹簧一；206、伸缩针二；207、橡胶块二；208、弹簧二；3、合页；4、盖板；401、拉环；5、散热框一；6、散热风扇一；7、橡胶垫；8、散热框二；9、散热风扇二。
具体实施方式
下面将结合实用新型实施例中的附图，对实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是实用新型一部分实施例，而不是全部的实施例。基于实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于实用新型保护的范围。
在本实用新型的描述中，需要理解的是，术语“开孔”、“上”、“下”、“顶”、“中”、“内”等指示方位或位置关系，仅是为了便于描述实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对实用新型的限制。
请参阅图1-4所示，本实用新型为一种高效锂电池转运存储箱，包括壳体1，所述壳体1的内腔底端设置有伸缩钢针2，所述壳体1的顶端一侧设置有合页3，所述壳体1通过所述合页3铰接有盖板4，所述盖板4的顶端设置有散热框一5，所述散热框一5的内部设置有散热风扇一6，所述盖板4的底端设置有橡胶垫7，所述壳体1的底端设置有散热框二8，所述散热框二8的内部设置有散热风扇二9,所述伸缩钢针2的外壁均匀设置有卡块201，所述伸缩钢针2的中部设置为弯折区202，所述伸缩钢针2的内侧设置有伸缩针一203，所述伸缩针一203的顶端设置有橡胶块一204，所述伸缩针一203的底端设置有弹簧一205，所述弹簧一205的底端设置有伸缩针二206，所述伸缩针二206的底端设置有橡胶块二207，所述伸缩钢针2的底端且位于所述橡胶块二207的顶端设置有弹簧二208，从而卡块201能够将锂电池卡住固定，弯折区202能够弯折，锂电池压在橡胶块一204上，向下压伸缩针一203，伸缩针一203压缩弹簧一205，当压缩到伸缩钢针2的外壳时，伸缩钢针2压缩弹簧二208，进而弯折区202的设置方便将锂电池取出，可以直接将伸缩钢针2掰弯取锂电池，伸缩钢针2的设置使得任意形状的锂电池均可放置在该设备中，解决了针对不同形状的锂电池需要做不同形状的储存设备的问题，更加实用。
借助于上述技术方案，通过抬把手101将该装置推至合适位置，通过拉环401将盖板4掀开，然后取锂电池，将锂电池直接按在伸缩钢针2上，锂电池首先按压在橡胶块一204上，橡胶块一204不仅对锂电池起到减震作用，还能利用橡胶与锂电池之间较大的摩擦力，来限制锂电池的运动，橡胶块一204受压力作用向下运动，挤压伸缩针一203，伸缩针一203向下运动从而挤压弹簧一205，因此伸缩针一203相对于伸缩钢针2的外壳向下运动，当下降到橡胶块一204挤压伸缩钢针2时，伸缩钢针2挤压弹簧二208，从而伸缩钢针2下降，然后下降到适宜高度时，停止下压，锂电池卡在伸缩钢针2外壁设置的卡块201处，然后即可放置下一块锂电池，通过伸缩钢针2的设置，使得任意形状的锂电池均可放置在该设备中，解决了针对不同形状的锂电池需要做不同形状的储存设备的问题，更加实用；放置结束后，盖上盖板4，然后打开散热风扇一6和散热风扇二8，进行散热。当想要将锂电池取出时，直接掰伸缩钢针2，伸缩钢针2的弯折区202弯折，卡块201就不能卡住锂电池，锂电池就会弹出，如此即可取出锂电池，既方便又简单，该装置具有更大的市场推广性，更加符合市场。
在一个实施例中，对于上述橡胶块二207来说，所述橡胶块二207的底端固定在所述壳体1的内腔底端，从而将伸缩钢针2固定在壳体1的内腔中。
在一个实施例中，对于上述壳体1来说，所述壳体1的中部两侧对称设置有抬把手101，所述壳体1的底端设置有万向轮102，所述万向轮102设置有锁紧装置，从而抬把手101的设置，使得该装置方便抬起和放下，万向轮102的设置使得该装置方便移动，进而方便实际使用，给使用者带来便利。
在一个实施例中，对于上述抬把手101来说，所述抬把手101的外壁设置有橡胶皮套，从而通过抬把手101可以将该装置抬起，进而通过橡胶皮套增大手与抬把手101之间的摩擦力。此外，具体应用时，橡胶皮套上设置有凸点，进一步增加摩擦力。
在一个实施例中，对于上述盖板4来说，所述盖板4的顶端一侧设置有拉环401，从而通过拉环401将盖板4掀开，进而方便盖板4的掀开和盖上。
综上所述，借助于本实用新型的上述技术方案，通过抬把手101将该装置推至合适位置，通过拉环401将盖板4掀开，然后取锂电池，将锂电池直接按在伸缩钢针2上，锂电池首先按压在橡胶块一204上，橡胶块一204不仅对锂电池起到减震作用，还能利用橡胶与锂电池之间较大的摩擦力，来限制锂电池的运动，橡胶块一204受压力作用向下运动，挤压伸缩针一203，伸缩针一203向下运动从而挤压弹簧一205，因此伸缩针一203相对于伸缩钢针2的外壳向下运动，当下降到橡胶块一204挤压伸缩钢针2时，伸缩钢针2挤压弹簧二208，从而伸缩钢针2下降，然后下降到适宜高度时，停止下压，锂电池卡在伸缩钢针2外壁设置的卡块201处，然后即可放置下一块锂电池，放置结束后，盖上盖板4，然后打开散热风扇一6和散热风扇二8，进行散热。当想要将锂电池取出时，直接掰伸缩钢针2，伸缩钢针2的弯折区202弯折，卡块201就不能卡住锂电池，锂电池就会弹出，如此即可取出锂电池，既方便又简单。
通过上述技术方案，1、通过可伸缩钢针的设置，使得任意形状的锂电池均可放置在该设备中，解决了针对不同形状的锂电池需要做不同形状的储存设备的问题，更加实用；2、该装置具有更大的市场推广性，更加符合市场。
在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
以上公开的实用新型优选实施例只是用于帮助阐述实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用实用新型。实用新型仅受权利要求书及其全部范围和等效物的限制。
