技术领域

本实用新型涉及消防梯技术领域,具体为一种高空消防用旋梯。


背景技术

梯子的发明解决了人类登高的问题,随着高楼大厦的普及,在进行高空的消防工作时,梯子也是消防员在进行火场抢救中经常使用的基本工具之一。

然而,现有的消防用梯基本上都是水平垂直使用的,不能够根据不同的方位对梯子的方向进行旋转,这样会形成梯子救援人群时的死角,降低了救援效率,而且一般的梯子不能够根据不同窗框的远近进行定位固定,不利于保证整个梯子的使用灵活性。


实用新型内容

本实用新型的目的在于提供一种高空消防用旋梯,以解决上述背景技术中提出现有的消防用梯基本上都是水平垂直使用的,不能够根据不同的方位对梯子的方向进行旋转,这样会形成梯子救援人群时的死角,降低了救援效率,而且一般的梯子不能够根据不同窗框的远近进行定位固定,不利于保证整个梯子使用灵活性的问题。

为实现上述目的,本实用新型提供如下技术方案:一种高空消防用旋梯,包括支撑底座,所述支撑底座的底端固定安装有插合支脚,所述支撑底座的外侧顶端固定连接有柔性垫板,所述支撑底座的内部靠近中段位置活动连接有活动底板,所述活动底板的外侧固定连接有侧边连接板,所述活动底板的顶端左右两侧均固定连接有凸起板,所述凸起板的内部固定安装有连接扣钮,所述连接扣钮的外壁一侧活动连接有第一消防梯,所述第一消防梯的后面内部开设有预留凹槽,所述预留凹槽的内部活动连接有卡合连接钮的一端,所述卡合连接钮的另一端固定连接有第二消防梯,所述第二消防梯的顶端靠近中间部位活动连接有扣环,所述扣环的后面固定连接有固定背板,所述固定背板的顶端内部开设有凹陷开口,所述凹陷开口的内部活动连接有弯曲杆,所述弯曲杆靠近底端一侧固定安装有卡块。

优选的,所述支撑底座为中心凹陷状的圆盘状设计,所述插合支脚的底端为圆锥形设计,所述插合支脚设置的数量为五个,且五个插合支脚为等距离设计。

优选的,所述柔性垫板与支撑底座为一体化连接,所述柔性垫板的侧面为波纹状设计,所述柔性垫板的凹陷处与第一消防梯的背面相互贴合连接。

优选的,所述侧边连接与活动底板为一体化连接,所述侧边连接板与支撑底座内部为卡合连接。

优选的,所述凸起板设置的数量为两个,且两个凸起板之间为对称设计,所述连接扣钮与第一消防梯的底端为套设连接。

优选的,所述卡合连接钮与预留凹槽为卡合连接,所述卡合连接钮设置的数量为四个,且四个卡合连接钮两两相互对称设计。

优选的,所述弯曲杆为弯钩状设计,所述卡块为半圆形设计,且卡块为等距离设计。

与现有技术相比,本实用新型的有益效果是:该高空消防用旋梯,通过支撑底座的设计,提高了整个梯子上端的正常旋转,防止传统梯子需要固定,容易形成救援死角的问题,而且插合支脚底端锥形的设计也保证了整个旋梯的稳固效果,在放置至土地上端时,能够很好的与地面相嵌合,防止底部滑动造成安全隐患,柔性垫板设计一方面能够便于梯子的收纳和摆放,另一方面其也为第一消防梯旋转角度提供了一定的支力点,进一步保证了其使用时的稳定效果,第一消防梯可前后旋转角度,这样也保证了设备的正常使用,提高其使用时的灵活性,提高了操作的灵敏效果,第二消防梯能够自行调整高低,适应不同高度的消防抢救工作,弯曲杆的设计有利于增加与其他物件的攀爬稳定效果,促使旋梯的上半部分也保持稳固,提高设备的使用效果,能够更好的用于火场消防事业。


附图说明

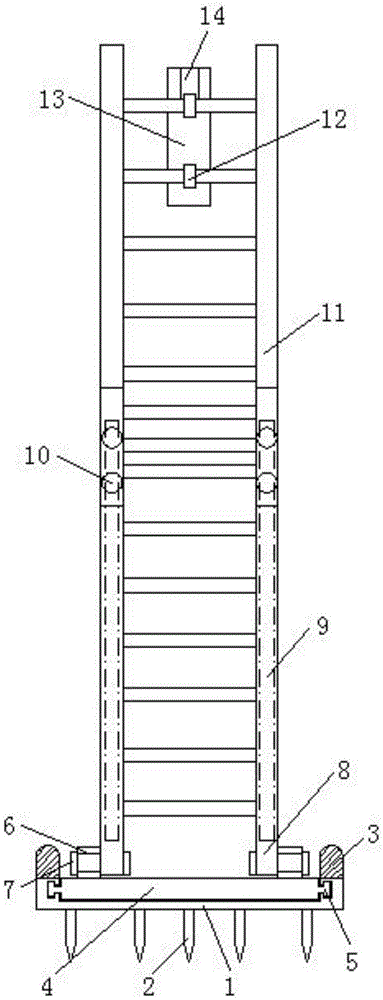

图1为本实用新型正面内部连接结构图;

图2为本实用新型整体连接结构图;

图3为本实用新型俯视内部连接结构图;

图4为本实用新型固定背板和弯曲杆连接结构图。

图中:1、支撑底座;2、插合支脚;3、柔性垫板;4、活动底板;5、侧边连接板;6、凸起板;7、连接扣钮;8、第一消防梯;9、预留凹槽;10、卡合连接钮;11、第二消防梯;12、扣环;13、固定背板;14、凹陷开口;15、弯曲杆;16、卡块。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,本实用新型提供一种技术方案:一种高空消防用旋梯,包括支撑底座1,支撑底座1的底端固定安装有插合支脚2,支撑底座1的外侧顶端固定连接有柔性垫板3,支撑底座1的内部靠近中段位置活动连接有活动底板4,活动底板4的外侧固定连接有侧边连接板5,活动底板4的顶端左右两侧均固定连接有凸起板6,凸起板6的内部固定安装有连接扣钮7,连接扣钮7的外壁一侧活动连接有第一消防梯8,第一消防梯8的后面内部开设有预留凹槽9,预留凹槽9的内部活动连接有卡合连接钮10的一端,卡合连接钮10的另一端固定连接有第二消防梯11,第二消防梯11的顶端靠近中间部位活动连接有扣环12,扣环12的后面固定连接有固定背板13,固定背板13的顶端内部开设有凹陷开口14,凹陷开口14的内部活动连接有弯曲杆15,弯曲杆15靠近底端一侧固定安装有卡块16。

本实用新型中:支撑底座1为中心凹陷状的圆盘状设计,插合支脚2的底端为圆锥形设计,插合支脚2设置的数量为五个,且五个插合支脚2为等距离设计;支撑底座1的设计便于上端的梯子本体进行旋转,保证了整个旋梯的正常使用,插合支脚2的设计也保证了整个旋梯的稳固效果,在放置至土地上端时,能够很好的与地面相嵌合,保持稳固效果。

本实用新型中:柔性垫板3与支撑底座1为一体化连接,柔性垫板3的侧面为波纹状设计,柔性垫板3的凹陷处与第一消防梯8的背面相互贴合连接;这样的设计一方面能够便于梯子的收纳和摆放,另一方面柔性垫板3也为第一消防梯8旋转角度提供了一定的支力点,进一步保证了其使用时的稳定效果。

本实用新型中:侧边连接板5与活动底板4为一体化连接,侧边连接板5与支撑底座1内部为卡合连接;这样的设计有利于活动底板4旋转时的稳定性,保证了高空作业时使用者的安全性。

本实用新型中:凸起板6设置的数量为两个,且两个凸起板6之间为对称设计,连接扣钮7与第一消防梯8的底端为套设连接;这样第一消防梯8就能够根据需要来前后调整旋转角度,保证了设备的正常使用。

本实用新型中:卡合连接钮10与预留凹槽9为卡合连接,卡合连接钮10设置的数量为四个,且四个卡合连接钮10两两相互对称设计;这样第二消防梯11就能够自行调整高低,适应不同高度的消防抢救工作。

本实用新型中:弯曲杆15为弯钩状设计,卡块16为半圆形设计,且卡块16为等距离设计;有利于增加与其他物件的攀爬稳定效果,促使旋梯的上半部分也保持稳固,提高设备的使用效果,能够更好的用于火场消防事业。

工作原理:使用时先将此旋梯的底端安插在需要抢救的火场外部,将插合支脚2固定在地面内部,随后根据场地的需要,旋转第一消防梯8至火场窗外的水平线处,再将梯子上端靠合在墙面外围,如果角度较小的话,柔性垫板3也能够第一消防梯8起到一定的支撑效果,具体实施时,可将柔性垫板3的高度进行垫高,随后再向上推动第二消防梯11,促使第二消防梯11上端的弯曲杆15能够够到窗框等允许卡合的部件处,根据不同宽度和距离,来调整卡块16与窗框扣合的距离,等到完全固定完成之后,消防员就可以顺着梯子去进行援救了,使用结束之后,将梯子折叠,把支撑底座1竖直起来,使得柔性垫板3能够与第一消防梯8的背面相互嵌合连接,保证了保存时减少占地面积,也能保护梯子本身,提高了其使用寿命。

综上所述:该高空消防用旋梯,通过支撑底座1的设计,提高了整个梯子上端的正常旋转,防止传统梯子需要固定,容易形成救援死角的问题,而且插合支脚2底端锥形的设计也保证了整个旋梯的稳固效果,在放置至土地上端时,能够很好的与地面相嵌合,防止底部滑动造成安全隐患,柔性垫板3设计一方面能够便于梯子的收纳和摆放,另一方面其也为第一消防梯8旋转角度提供了一定的支力点,进一步保证了其使用时的稳定效果,第一消防梯8可前后旋转角度,这样也保证了设备的正常使用,提高其使用时的灵活性,提高了操作的灵敏效果,第二消防梯11能够自行调整高低,适应不同高度的消防抢救工作,弯曲杆15的设计有利于增加与其他物件的攀爬稳定效果,促使旋梯的上半部分也保持稳固,提高设备的使用效果,能够更好的用于火场消防事业。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
